För att tantalkondensatorerna vid plockningsfel inte ska leda till brand i bandmaterialet när bandet
kapas, har användargränssnittet utökats med alternativet "Stoppa genast vid plockningsfel". Det
här alternativet måste vara aktiverat i SIPLACE Pro. Vid ytmonteringsautomaten blir den inte häm-
tade komponenten vidaretaktad och ligger nu i bandet klar för borttagning. Spåret är avaktiverat
och ett felmeddelande visas som gör operatören uppmärksam på att tantalkomponenten måste
tas bort från bandet.
2
ANM
Manuell uttagning av ej hämtade tantalkondensatorer
Den manuella uttagningen av tantalkondensatorer som inte hämtats beskrivs i avsnitt
3.8.1.2
, sidan 138.
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.5 Säkerhetsanvisningar för automaten SX1/SX2 Fr.o.m. programversion SR.710.0 Utgåva 12/2016
62
2.5.4 Säkerhetsanvisningar för manuell förskjutning av Z-axeln på TwinStar
2
2

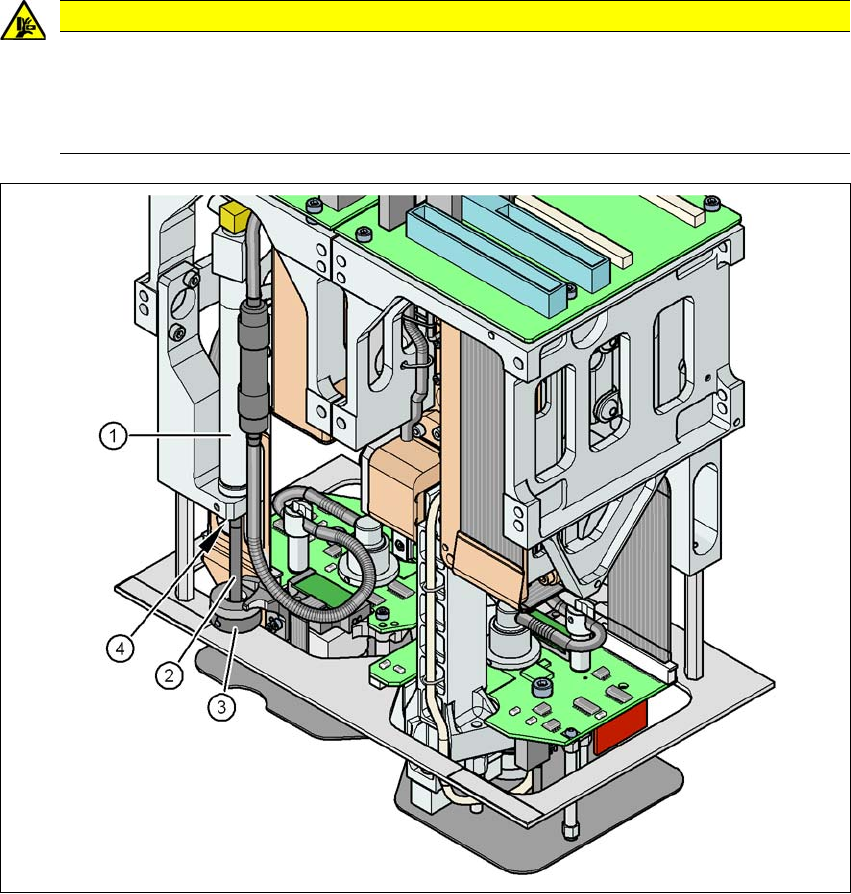

Bild 2.5 - 2 Klämrisk genom tillbakahämtningsenheten vid TwinStar
(1) Tillbakahämtningsenhet, tryckluftscylinder
(2) Kolvstång
(3) Tillbakahämtningsenhetens buffert
(4) Klämriskställe för fingrar
SE UPP!
Klämrisk på TwinStar!
Pga. cylinderns starka fjäderkraft kan du klämma fingrarna när bufferten åker tillbaka.
Detta gäller även inne i TwinStar när kolvstången åker tillbaka till sitt utgångsläge.
Flytta inte Z-axeln nedåt med handen på tillbakahämtningsenhetens buffert.
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.5 Säkerhetsanvisningar för automaten SX1/SX2
63
2.5.5 Säkerhetsanvisningar för komponentkameran till TwinStar vid byte av ett
ytmonteringshuvud
2
2.5.6 ESD-säkerhet för automaterna
2
2.5.7 Säkerhetsanvisningar för korrekt insättning av avfallsbehållare
Beakta följande anvisningar för att undvika en kollisionsfara mellan ytmonteringshuvud och kom-
ponent resp. avfallsbehållare för pipetter:
Kontrollera att avfallsbehållaren sitter korrekt i sin hållare.
Kontrollera att avfallsbehållaren inte sticker ut över hållaren.
2
VARNING
Kollisionsrisk!
När ytmonteringshuvudet byts från TwinStar till SpeedStar kolliderar SpeedStar med ka-
merahusen.
Demontera de stationära kamerorna av typ 33, 55 x 45, och typ 25, 16 x 16 på Twin-
Star.
ANM
Förutsättningar för automaternas ESD-säkerhet
Använd uteslutande pipetter som är märkta som ledande.
ANM
Varje avfallsbehållare kan utrustas med en sensor (se avsnitt 6.9
, sidan 325) som anger
avfallsbehållarens korrekta position.
