Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet Fr.o.m. programversion SR.710. 0 Utgåva 12/2016 2.7 Skyddsanordningar 69 2.7.2 Bryt are och knappar på automaten 2.7.2.1 Placering för bryt are och knapp ar på automaten …
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.7 Skyddsanordningar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
68
Funktion 2
När en skyddskåpa dra uppåt bryts strömförsörjningen till portalaxlarna. Portalaxlarna stoppas. På
bildskärmen visas meddelandet "Close the cover" (Stäng kåpan).
Stäng skyddskåporna och tryck på startknappen (pos. 2 på bild 2.7 - 2) för att fortsätta ytmon-
teringen.
2

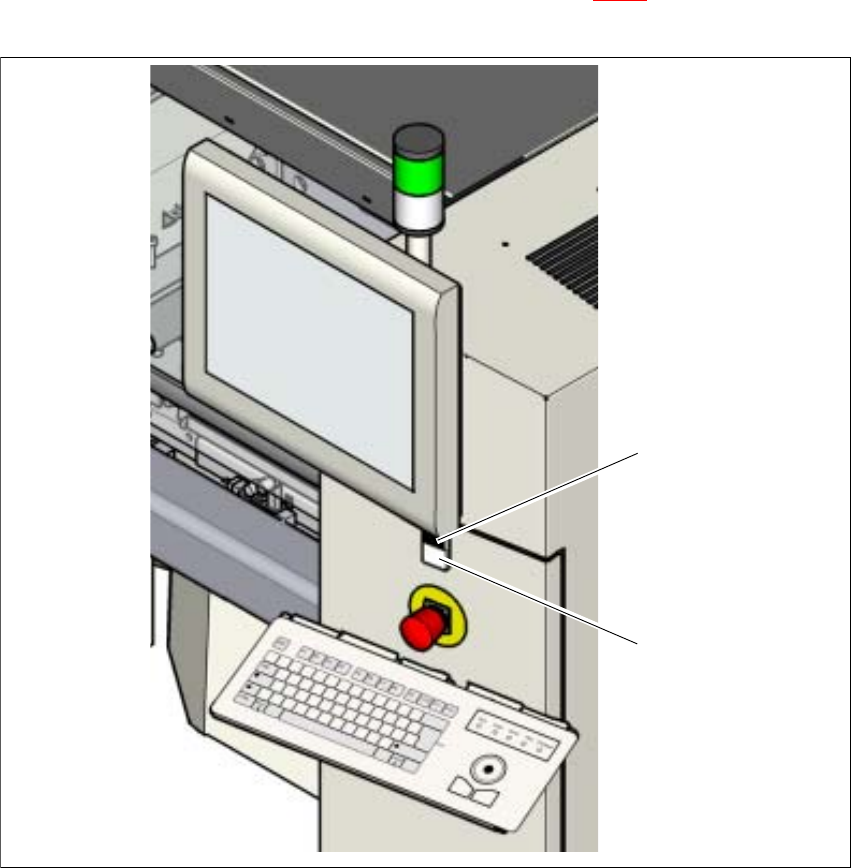

Bild 2.7 - 2 Startknappens placering på automaten
(1) Stoppknapp (svart) på automaten
(2) Startknapp på automaten
(2)
(1)
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.7 Skyddsanordningar
69
2.7.2 Brytare och knappar på automaten
2.7.2.1 Placering för brytare och knappar på automaten
2

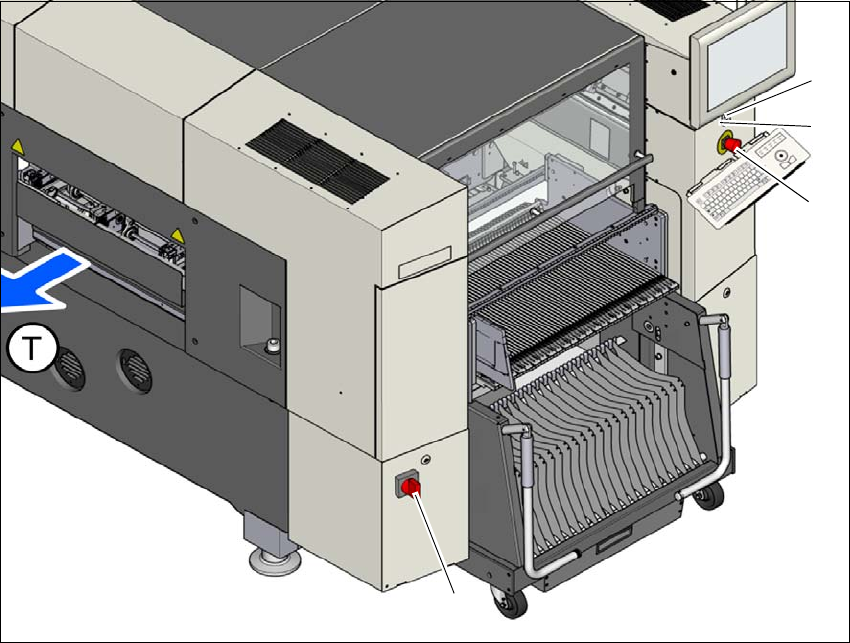

Bild 2.7 - 3 Placering av brytare och knappar - kretskortets utmatningssida
(1) Huvudbrytare
(2) Startknapp
(3) NÖDSTOPP-knapp
(4) Stoppknapp (svart)
(T) Transportriktning för kretskort
(2)
(1)
(3)
(4)
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.7 Skyddsanordningar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
70
2

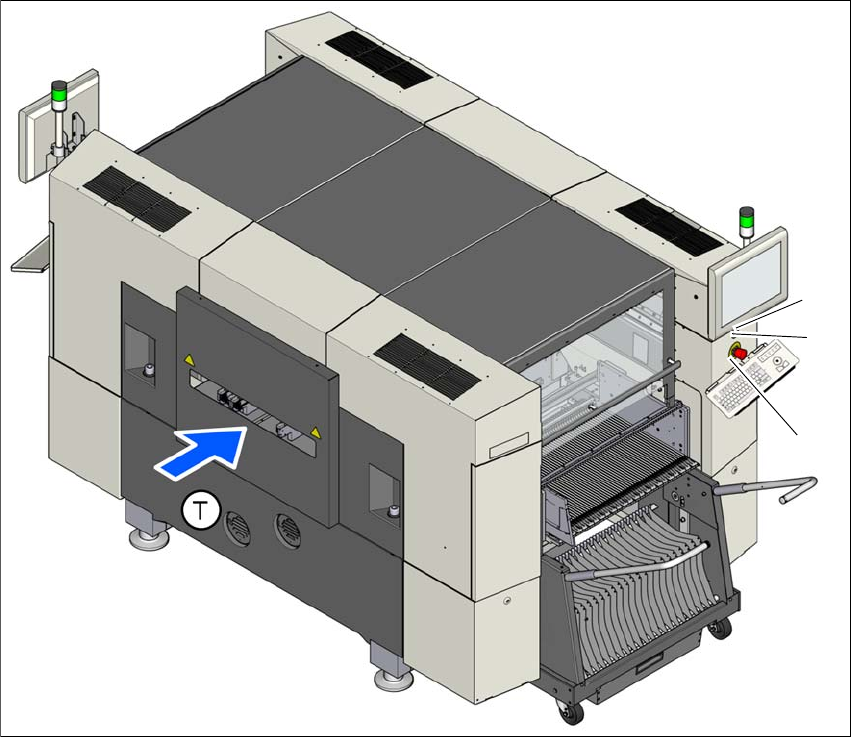

Bild 2.7 - 4 Placering av brytare och knappar - kretskortets inmatningssida
(1) NÖDSTOPP-knapp
(2) Startknapp
(3) Stoppknapp (svart)
(T) Transportriktning för kretskort
(3)
(1)
(2)
