Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet Fr.o.m. programversion SR.710. 0 Utgåva 12/2016 2.7 Skyddsanordningar 73 Komponenträknare 2 Antalet ytmo nterade komponenter ( komponenträknare) kan läsa s av med station…
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.7 Skyddsanordningar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
72
2.7.2.3 Funktionsbeskrivning
Huvudbrytaren på FRÅN (se pos. 1 på bild
2.7 - 3, sidan 69) 2
Huvudbrytaren skiljer de tre faserna L1, L2 och L3 från nätet.
2
Huvudbrytaren på TILL 2
När huvudbrytaren slagits på aktiveras nätspänningen och alla AC/DC-omvandlare aktiveras.
Styrdatorn startar och alla matningsspänning med undantag för mellankretsspänning till portalax-
larna (300 V-) och stjärnaxlarna (160 V-) aktiveras internt.
Stoppknapp (svart) (pos. 2 och 7 på bild 2.7 - 3, sidan 69 och pos. 3 och 5 på bild 2.7 - 4, sidan 70)2
Med hjälp av dessa knappar stoppas automaten.
Startknapp (pos. 3 och 6 på bild 2.7 - 3, sidan 69 och pos. 2 och 4 på bild 2.7 - 4, sidan 70) 2
Efter att huvudbrytaren slagits till uppmanas operatören att trycka på startknappen för att starta
ytmonteringsprocessen. Samma uppmaning ges när en skyddskåpa öppnats eller NÖDSTOPP-
knappen tryckts in.
Tryck på startknappen i minst 200 ms till max. 1500 ms och släpp sedan. Maskinen aktiveras
när knappen släpps.
FARA
Livsfarlig spänning!
Felaktig hantering av automaten kan leda till döden eller allvarliga skador samt stora ma-
terialskador.
När huvudbrytaren är frånslagen är följande komponenter fortfarande strömförande med
livsfarlig spänning:
– Anslutningsplintar för nätkabeln L1, L2 och L3 på huvudbrytare S1
– Huvudingångsplint X94
– Serviceuttag X98
– Säkerhetsfrånkopplingen (CSB) står under spänning 5 minuter efter det att huvudbry-
taren stängts av.
– Alla enskilda ledare som är strömförande även när huvudbrytaren slagits från är
orange.
Observera de gällande arbetarskydds- och DIN-föreskrifterna (särskilt EN 60204, del
1 eller IEC 60204, del 1) och gällande bestämmelser i ditt land.
Skyddsluckorna till elaggregatet får endast öppnas av personal med särskild behö-
righet.
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.7 Skyddsanordningar
73
Komponenträknare 2
Antalet ytmonterade komponenter (komponenträknare) kan läsas av med stationsprogrammet.
Mer information finns i online-hjälpen.
NÖDSTOPP-knapp med spärr (pos. 5 på bild 2.7 - 3, sidan 69 och pos. 1 på bild 2.7 - 4, sidan 70)2
NÖDSTOPP-knappen är försedd med en röd knapp som spärras i intryckt läge. När NÖDSTOPP-
knappen trycks in öppnas brytaren i NÖDSTOPP-kretsen och säkerhetsfrånkopplingen (CSB) lö-
ser ut. Mellankretsspänningen (300 V-) för portalaxlarna och mellankretsspänningen (160 V-) för
stjärnaxlarna frånkopplas. Servoförstärkarna för DP- resp Z-axlarna är fortfarande spänningssatta
med 42 V-. Signalkontakten på NÖDSTOPP-knappen öppnar och på bildskärmen visas medde-
landet "NÖDSTOPP tryckt". Följande delsystem avaktiveras:
– Kretskortstransportör
– Kretskortsfixering
– Breddjustering
– KK-anslag
– Feeder Control Unit
– Tryckluftsförsörjning för tombandkapningsaggregatet
2
Skyddskåpans brytare 1 och 2 (pos. 1 och 2 på bild 2.7 - 5, sidan 71) 2
De här brytarna registrerar om skyddskåporna är stängda. Är dessa stängda, är signalkontakten
på NÖDSTOPP-kontakten sluten. När en kåpa öppnas, öppnas NÖDSTOPP-kontakten och sig-
nalkontakten. Komponenter inaktiveras separat eller förblir aktiverade (se bild 2.7 - 7
, sidan 77).
Skyddsbrytare för buffertregistrering (pos. 3 på bild 2.7 - 5, sidan 71) 2
På SIPLACE SX1/SX2 kontrollerar de här brytarna att det finns minst en buffert. På så vis vet man
att minst en buffert monterats efter ett portalbyte.
ANM
Ytmonteringen avbryts och kan fortsättas eller avslutas när maskinen fungerar igen.
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.7 Skyddsanordningar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
74
2.7.3 Säkerhetsfrånkoppling (CSB) och serviceuttag
2

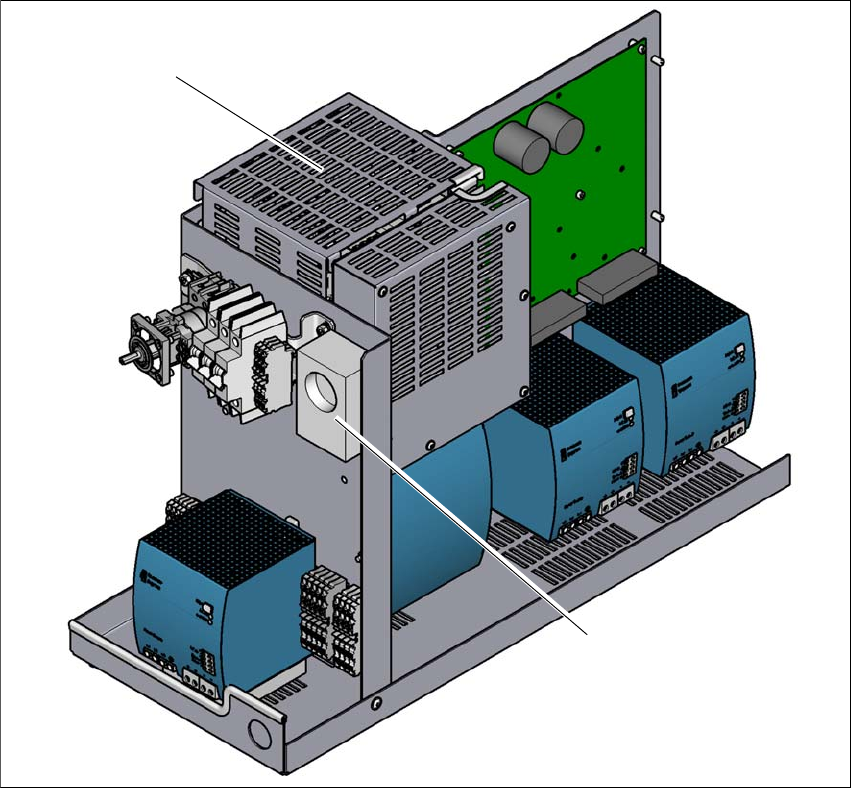

Bild 2.7 - 6 Säkerhetsfrånkopplingens (CSB) och serviceuttagets placering
2
(1) Säkerhetsfrånkoppling (CSB)
(2) Serviceuttag
(2)
(2)
