2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.7 Skyddsanordningar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
76
2.7.4 NÖDSTOPP-slingan och signalkrets
2.7.4.1 NÖDSTOPP-slingornas uppbyggnad
Följande kontakter är seriekopplade och bildar en NÖDSTOPP-slinga:
– Slutande kontakter i de två kåpbrytarna
– Slutarkontakter för Y-axelns två buffertövervakningar
– Slutarkontakter för två NÖDSTOPP-knappar
– Slutarkontakter för två komponentvagnar
2.7.4.2 Signalkretsens uppbyggnad
Följande moduler i signalkretsen kontrolleras separat:
– Skyddskåpornas skyddsbrytare
– Y-axelns buffertövervakning
– Komponentvagnens signalkontakter
– NÖDSTOPP-knapparna
I automatens driftsklara tillstånd, är alla signalkontakter slutna. Lyfts t.ex. en skyddslucka, öppnar
motsvarande signalkontakt. Via CAN-buss signaleras denna tillståndsändring till styrdatorn. På
operatörspanelen visas motsvarande felmeddelande.
2.7.4.3 Funktionsbeskrivning för NÖDSTOPP-slingan
För start och drift av automaten måste följande villkor uppfyllas:
– Alla komponentvagnar måste vara dockade och anslutna.
– Alla kåpor måste vara stängda.
– Alla Y-axelns anslagsbuffertar måste vara monterade.
– De båda NÖDSTOPP-knapparna måste vara upplåsta.
– Min driftstryck måste vara uppnått.
– Programfrigivningen ("Control ON") måste vara aktiverad så att "Start"-knappens startsignal
kan aktivera säkerhetsfrånkopplingen (CSB).
När en av startknapparna trycks in kopplar säkerhetsfrånkopplingen (CSB) och maskinen är drift-
klar.
Driftsinstruktion SIPLACE SX1/SX2 2 Driftsäkerhet
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 2.7 Skyddsanordningar
77
2
Bild 2.7 - 7 NÖDSTOPP-slingor på SIPLACE SX1/SX2
Startknappen intryckt.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
säkerhetsfrånkoppling Nej
spänning
Y-axel 0 V
X-axel 0 V
stjärnaxel 0 V
DP-axel 42V-
Z-axel(C&P, TH) 42 V-
Z-axel(CPP) 0 V-
Aktiv
kretskortstransportör Nej
lyftbord Nej
kretskortsfixering Nej
breddjustering Nej
tombandskapningsagg. Nej
Indragningsanordning för komponentvagnJa
Ja
Tryckluft
min. 0,5 MPa
(5,0 bar)?
NÖDSTOPP-knapp
tryckts?
- Är skyddskåpan öppen?
- Saknas en anslagsbuffert
för Y-axeln?
Är NÖDSTOPP-slingan
för komponentvagnen
bruten?
2
Aktiv
säkerhetsfrånkoppling Ja
spänning
Y-axel 300 V-
X-axel 300 V-
stjärnaxel 160 V-
DP-axel 42 V-
Z-axel(C&P, TH) 42 V-
Z-axel(CPP) 160 V-
Aktiv
kretskortstransportör Ja
lyftbord Ja
kretskortsfixering Ja
breddjustering Ja
tombandskapningsagg. Ja
Indragningsanordning för komponentvagnJa
2 Driftsäkerhet Driftsinstruktion SIPLACE SX1/SX2
2.7 Skyddsanordningar Fr.o.m. programversion SR.710.0 Utgåva 12/2016
78
2.7.5 Ingreppsskydd
2.7.5.1 Ingreppsskydd vid ställplatserna
2

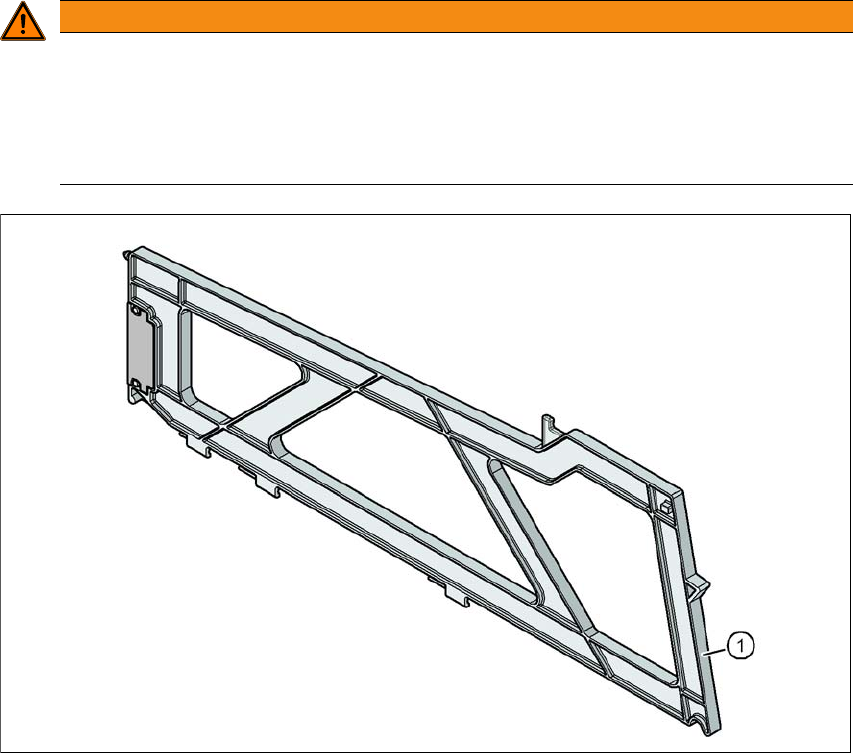

Bild 2.7 - 8 Ingreppsskydd vid komponentvagnens ställplatser
2
(1) Dummy feeder SIPLACE X, artikelnr 00141226-xx
VARNING
Drift
Driftsäkerhet med ytterligare en ställplats!
Komponentvagnen till SIPLACE SX1/SX2 är säker att använda när det finns en matare
eller ett ingreppsskydd (dummy feeder) på minst varannan ledig ställplats.
Skydda varannan ledig ställplats med ett ingreppsskydd när en hållare för ytmagasin
används.
