Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.3 Mått och vikt 97 3.3.3 Höjd på de upp fällda skyddsluckorna 3 Bild 3.3 - 2 Uppfälld skyddskåpas höjd - …
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.3 Mått och vikt Fr.o.m. programversion SR.710.0 Utgåva 12/2016
96
3.3.2 Mått
3.3.2.1 Mått för SX1/SX2-automaten
3
Bild 3.3 - 1 Mått för SX1/SX2-automaten (1 komponentvagn på insidan, 1 komponentvagn på utsidan)
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.3 Mått och vikt
97

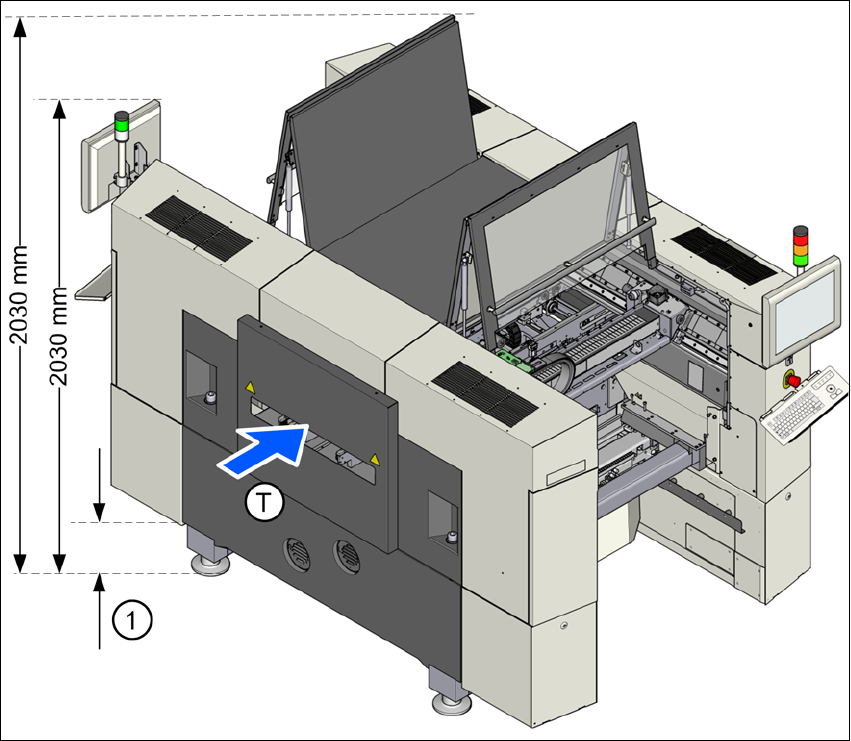

3.3.3 Höjd på de uppfällda skyddsluckorna
3
Bild 3.3 - 2 Uppfälld skyddskåpas höjd - mått i millimeter
De angivna måtten gäller max. kretskortstransportörshöjd på 950 mm.
(1) Höjden varierar beroende på inställd kretskortstransportörshöjd
– vid kretskortstransportörshöjd 900 mm = 120 mm ± 15 mm
– vid kretskortstransportörshöjd 930 mm = 150 mm ± 15 mm
– vid kretskortstransportörshöjd 950 mm = 170 mm ± 15 mm
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.3 Mått och vikt Fr.o.m. programversion SR.710.0 Utgåva 12/2016
98

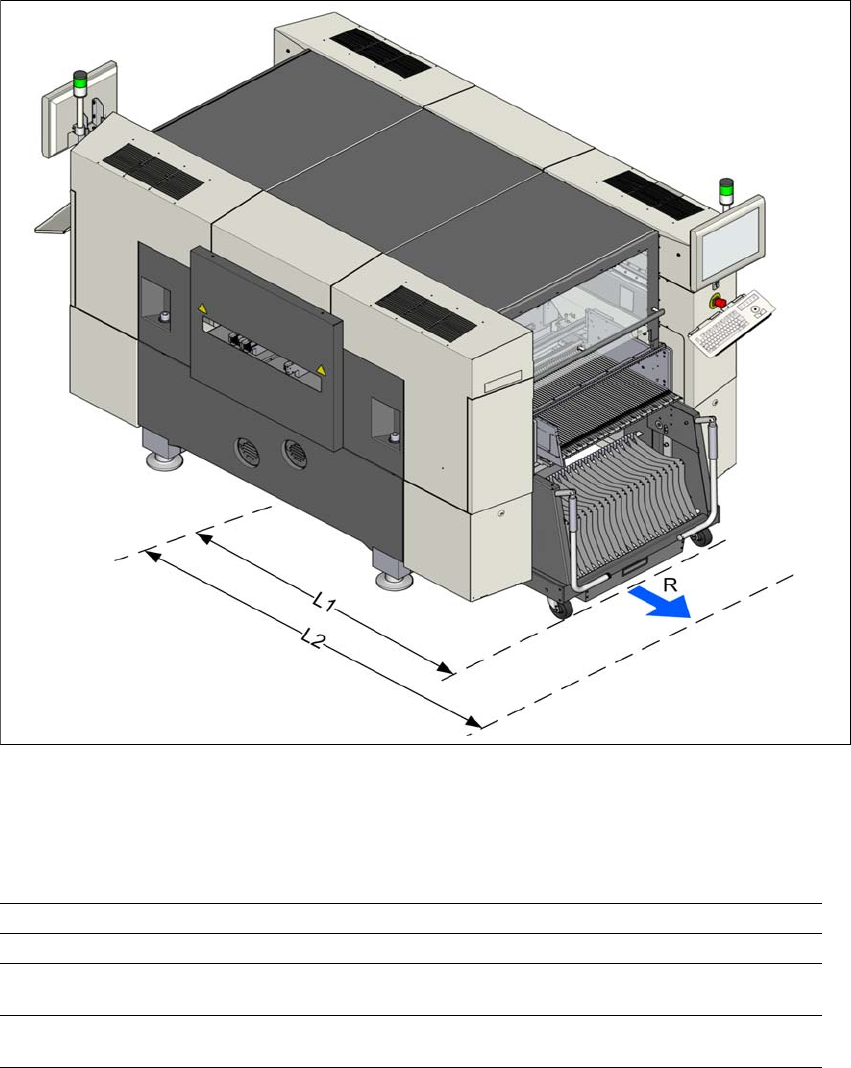

3.3.4 Rangeringsradier för komponentvagnarna vid SIPLACE SX1/SX2
3
Bild 3.3 - 3 Rangeringsradier för komponentvagnarna vid SX1/SX2-automaten
Rangeringsradierna R för komponentvagnen vid SX1/SX2-automaten är:
3
3
Ställplats 1 (utvändig) Ställplats 2 (invändig)
Rangeringsradie R 760 mm 760 mm
Avstånd L1: Maskinens mitt till
komponentvagnens ytterkant
1300 mm 1175 mm
Avstånd L2: Maskinens mitt till
väggen
2060 mm 1935 mm
