Instrukcja eksploatac ji SIPLACE serii X S 3 Dane techniczne i zespo ł y Od wersji oprogramowania 713.0 Wydanie 11/2019 3.3 Wymiary i masa 113 3.3.2 Promienie manewrowe wózków na podzespo ł y 3 Rys. 3.3 - 3 Promienie man…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.3 Wymiary i masa Od wersji oprogramowania 713.0 Wydanie 11/2019
112
3.3.1.2 Wysokość rozłożonego kołpaka ochronnego
3

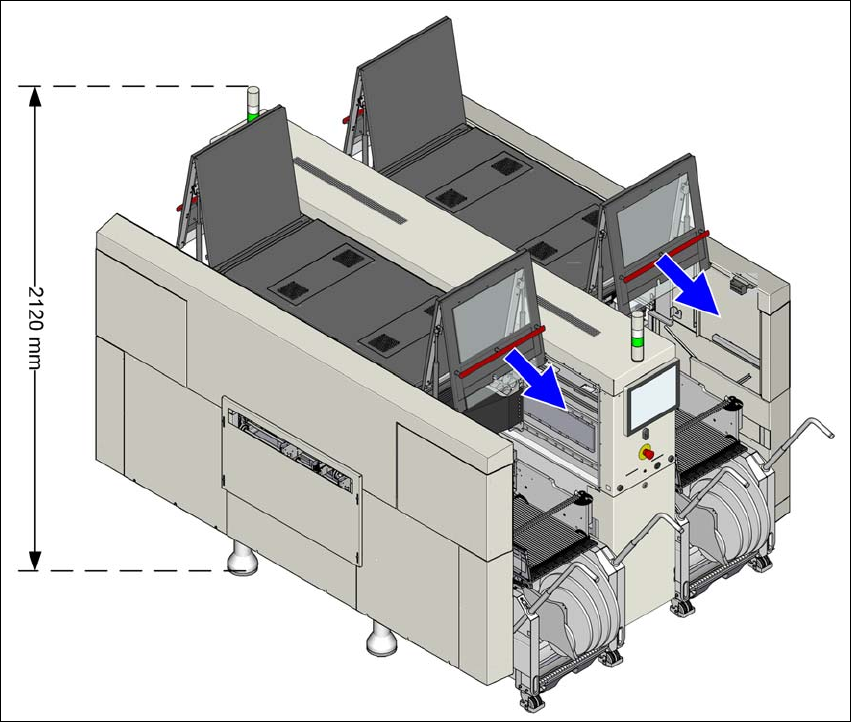

Rys. 3.3 - 2 Wysokość rozłożonego kołpaka ochronnego - wymiary w milimetrach (przykład SIPLACE X4i S)
Podane wymiary odnoszą się do maks. wysokości transportera płytek drukowanych 950 mm.
(1) Wysokość jest zmienna, w zależności od ustawionej wysokości transportera płytek
– przy wysokości transportowej POD 900 mm = 195 mm ± 15 mm
– przy wysokości transportowej POD 930 mm = 225 mm ± 15 mm
– przy wysokości transportowej POD 950 mm = 245 mm ± 15 mm
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.3 Wymiary i masa
113
3.3.2 Promienie manewrowe wózków na podzespoły
3

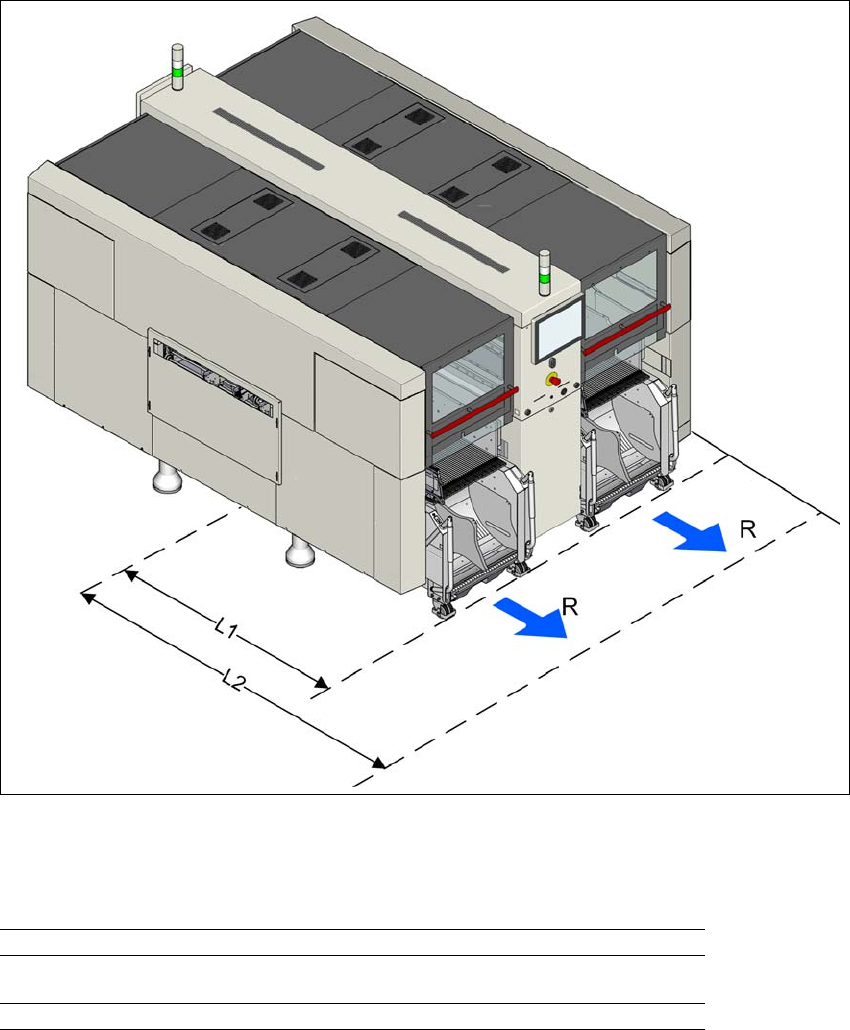

Rys. 3.3 - 3 Promienie manewrowe wózków na podzespoły w automacie serii X S
Promienie manewrowe R wózków na podzespoły w automacie serii X S wynoszą:
3
3
3
Promień manewrowy R pozycja stanowiska 600mm
Odległość L1: środek maszyny do krawędzi zewnętrznej
wózka X na podzespoły
1470mm
Odległość L2: Środek maszyny względem ściany 2070mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.3 Wymiary i masa Od wersji oprogramowania 713.0 Wydanie 11/2019
114
3.3.3 Środek ciężkości
3

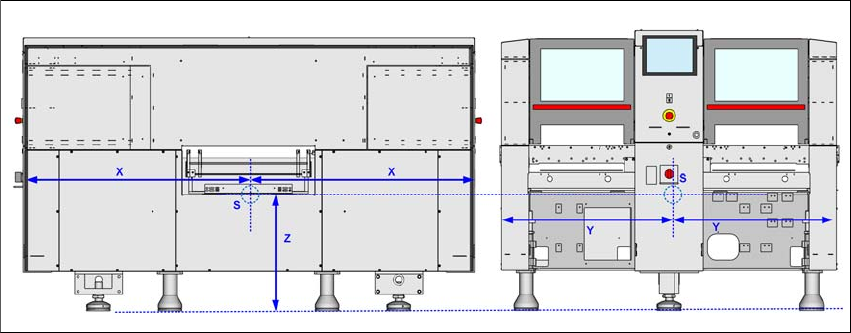

Rys. 3.3 - 4 Punkt ciężkości w milimetrach (przykład SIPLACE X2 S / X3 S / X4 S)
Współrzędna X 1400 mm
Współrzędna Y 1050 mm
Współrzędna Z 630 mm
Te współrzędne środka ciężkości odnoszą się do automatu w wersji z wysokością przenośnika
płytek drukowanych wynoszącą 930 mm.
