3.5.1 SIPLACE SpeedStar C&P20 P do montażu Very High Speed
W przypadku automatu SIPLACE serii X S, w celu zapewnienia maksymalnej wydajności monta-
żowej dostępny jest moduł SIPLACE SpeedStar C&P20 P.
3
OSTROŻNIE
Głowicę montażową przesuwać tylko za uchwyt
Głowicę montażową wolno przesuwać tylko za uchwyt przeznaczony do tego celu.
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.5 Głowica montażowa
117
3.5.1.1 Przegląd
3

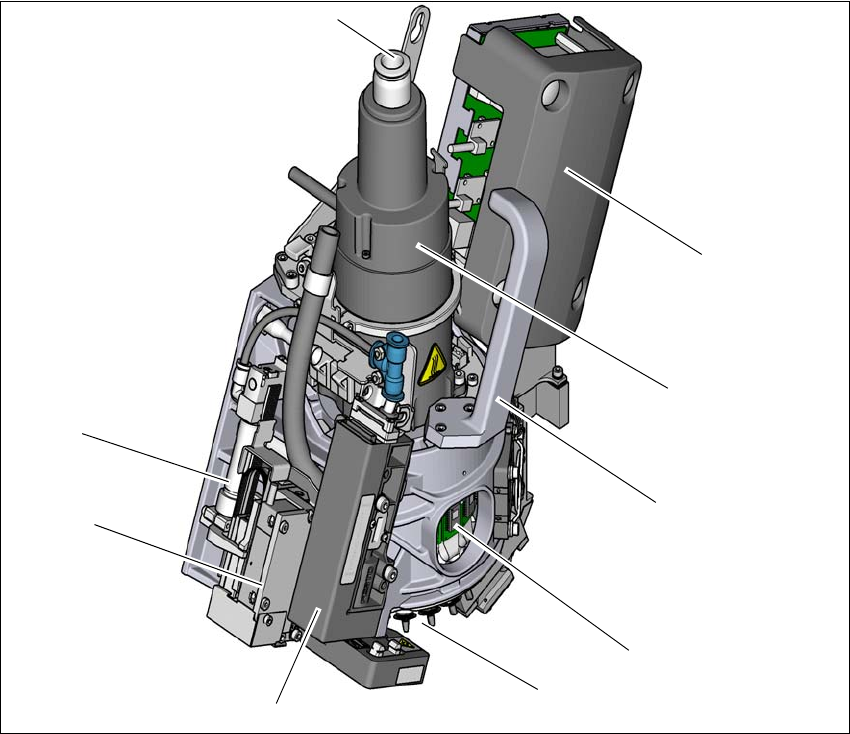

Rys. 3.5 - 1 SIPLACE C&P20 P - Przegląd
(1) Złącze sprężonego powietrza do 20 dysz Venturiego obwodu odbierania, montażu i trzyma-
nia
(2) Płytka "Układ trzymania czujnika próżni"
(3) Silnik gwiazdowy
(4) Uchwyt
(5) Napęd DP, 20 napędów
(6) Gwiazda z 20 pipetami
(7) Ciśnieniowy zawór regulacyjny
(8) Silnik osi Z (silnik liniowy)
(9) Cylinder powrotny
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.5 Głowica montażowa Od wersji oprogramowania 713.0 Wydanie 11/2019
118

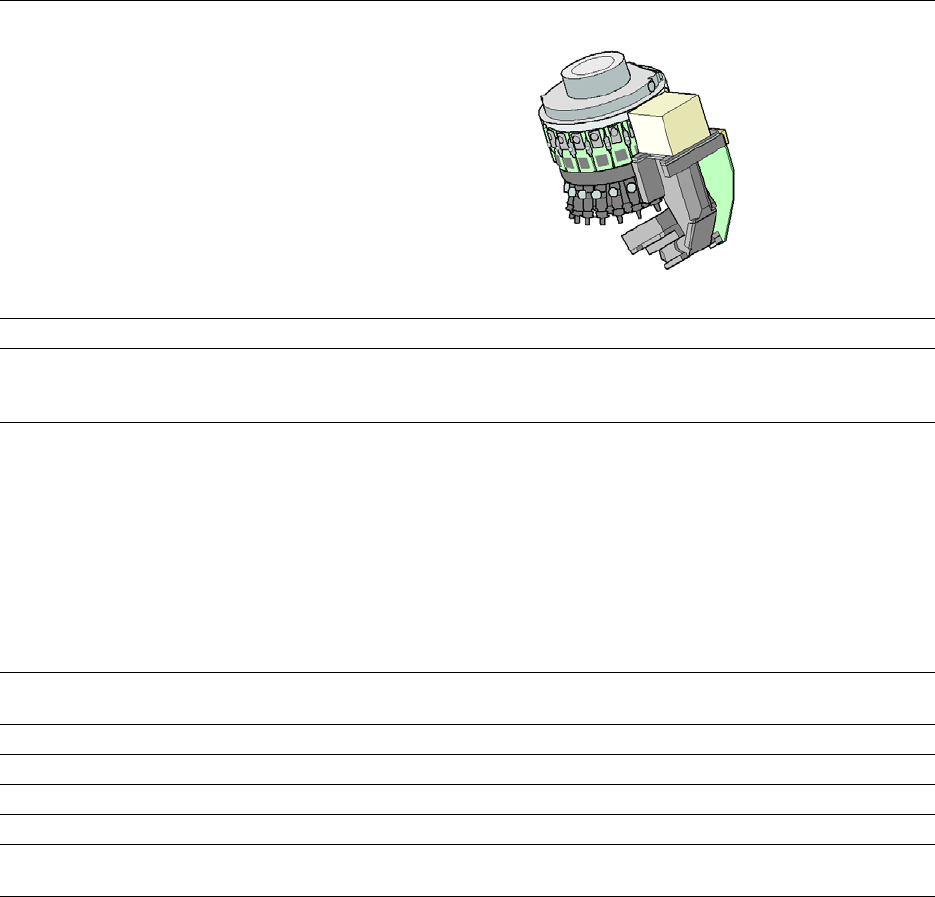

3.5.1.2 Dane techniczne SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar(C&P20 P)
Z kamerą podzespołów typu 23 Z kamerą podzespołów typu 41
Gama podzespołów
*a
01005do 2220, Melf, SOT, SOD od 0201 (metryczny) do 2220,
Melf, SOT, SOD, Bare-Die, Flip-
Chip
Specyfikacje podzespołów
maks. wysokość
min. podziałka nóżek
min. szerokość nóżek
min. podziałka kulek
min. średnica kulek
min. wymiary
maks.wymiary
maks. masa
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm × 0,18 mm
6 mm × 6 mm
1 g
4mm
80 μm
30 μm
100 μm
50 μm
0,12mm x 0,12mm
6mm x 6 mm
1 g
Siła osadzania Touchless Placement, 1,3 N ±0,5 N (Standard)
0,5–4,5 N
Typy pipet 40xx 40xx
Dokładność X/Y
*b
± 36 µm/3σ ± 36 µm/3σ
Dokładność kątowa ± 0,5° / 3σ ± 0,5° / 3σ
Płaszczyzny oświetlenia 5 5
Możliwości ustawienia poziomów oświe-
tlenia
256
5
256
5
*)a Pamiętaj, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych standardów klienta, to-
lerancji opakowań podzespołów i tolerancji podzespołów.
*)b Wartości dokładności odpowiadają warunkom podanym w zakresie dostaw i usług SIPLACE.
