3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE serii X S 3.7 Uk ł ad transportowy POD Od wersji oprogramowania 713.0 Wydanie 11/2019 144 3.7.3 Budowa elastycznego tr ansportera podwójnego p ł ytek drukowan…
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.7 Układ transportowy POD
143
3.7.2 Budowa pojedynczego transportera płytek drukowanych
Dla transporterów pojedynczych można wybrać stałą stronę transportera z prawej albo z lewej
strony. Pozycja zamocowanego na stałe profilu bocznego może być zamontowana zgodnie ze
specyfikacjami.
3

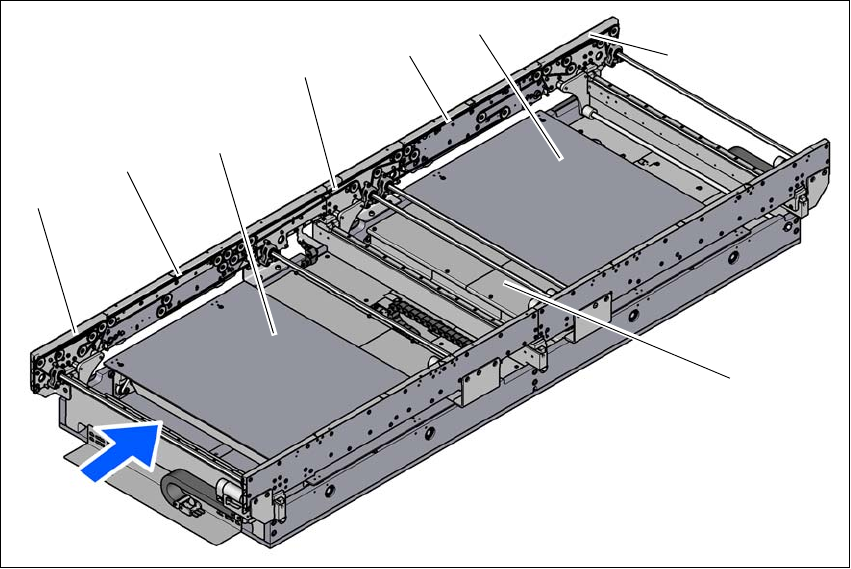

Rys. 3.7 - 1 Budowa pojedynczego transportera płytek drukowanych
(1) Taśma załadowcza
(2) Taśma robocza 1
(3) Stół podnośny 1
(4) Taśma pośrednia
(5) Taśma robocza 2
(6) Stół podnośny 2
(7) Taśma odbiorcza
(8) Układ sterowania transporterami (pod osłoną)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.7 Układ transportowy POD Od wersji oprogramowania 713.0 Wydanie 11/2019
144
3.7.3 Budowa elastycznego transportera podwójnego płytek drukowanych
Elastyczny podwójny transporter jest wyposażony w dwie niezależne elektrycznie i mechanicznie
ścieżki transportowe. Burta stała znajduje się standardowo z prawej strony. Dla transporterów po-
dwójnych można wybrać stałą stronę transportera z prawej albo z lewej strony. Pozycja zamoco-
wanego na stałe profilu bocznego może być zamontowana zgodnie ze specyfikacjami.
Transporter podwójny POD może być wykorzystywany, w zależności od potrzeb, jako transporter
pojedynczy albo podwójny.
3

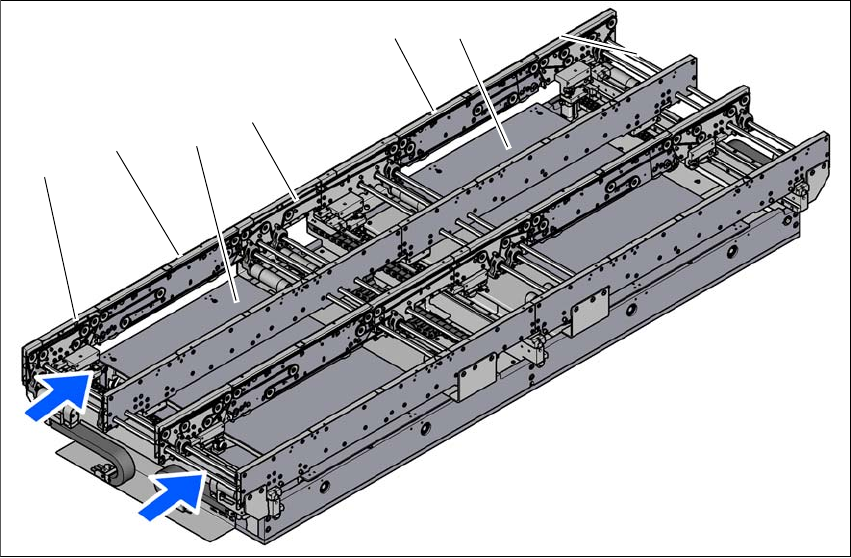

Rys. 3.7 - 2 Budowa podwójnego transportera płytek drukowanych
(1) Taśma załadowcza
(2) Taśma robocza 1
(3) Stół podnośny 1
(4) Taśma pośrednia
(5) Taśma robocza 2
(6) Stół podnośny 2
(7) Taśma odbiorcza
T1 Ścieżka transportowa 1
T2 Ścieżka transportowa 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.7 Układ transportowy POD
145
3.7.3.1 Elastyczny transporter podwójny POD - ścieżki transportowe i rodzaje transportu
Prawa ścieżka transportowa (patrząc w kierunku transportu) jest określana jako "Transport 1", a
lewa ścieżka transportowa - jako "Transport 2" (patrz rys. 3.7 - 4
, strona 146).
3.7.3.2 Podwójny transporter w trybie "transportera pojedynczego"
Podwójny transporter można skonfigurować online jako transporter pojedynczy. W tym celu cał-
kowicie łączy się i dezaktywuje jedną ścieżkę transportową (patrz rys. 3.7 - 3
). Daje to maksy-
malną szerokość ścieżki transportowej maks. 510 mm.
3
Rys. 3.7 - 3 Elastyczny podwójny transporter w trybie "transportera pojedynczego"
Transporter podwójny z poszerzoną ścieżką trans-
portową 2 (stała lewa ścianka transportera)
Ścieżka transpor-
towa 2 wyłączona
Ścieżka transportowa 1 Ścieżka transportowa 2 Ścieżka transpor-
towa 1 wyłączona
Kierunek transportu pły-
tek drukowanych
Kierunek transportu płytek
drukowanych
Stała ścianka transportera
Transporter podwójny z poszerzoną ścieżką trans-
portową 1 (stała prawa ścianka transportera)
Ruchoma ścianka transportera
