Instrukcja eksploatac ji SIPLACE serii X S 3 Dane techniczne i zespo ł y Od wersji oprogramowania 713.0 Wydanie 11/2019 3.8 Modu ł podajnikowy ta ś my SIPLACE do SIPLACE serii X S 153 3 3.8.1.3 Wygl ą d m odu ł ów podajn…

3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S

3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S Od wersji oprogramowania 713.0 Wydanie 11/2019

152

3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii

X S

W automacie SIPLACE serii X S zastosowano moduły SIPLACE SmartFeeder X oraz SIPLACE

SmartFeeder Xi. Wyszczególnione moduły podajnikowe taśmy SIPLACE są kompatybilne ze sto-

łami na podzespoły SIPLACE serii X S. Istotnymi cechami modułów podawania pasa SIPLACE

są: wysoka precyzja pozycja odbierania, programowalność online oraz prosta obsługa przy wy-

mianie modułów podajnikowych podczas procesu montażu. Moduły podajnikowe są zasilane prą-

dem bezstykowo, przez interfejs indukcyjny. Każdy moduł podajnikowy komunikuje się ze

sterownikiem modułów (FCU) za pośrednictwem dwóch kanałów optoelektronicznych (światłowo-

dów). Oba złącza tworzą zespół EDIF (interfejs energii i danych).

3.8.1 Moduły doprowadzania pasa SIPLACE

3.8.1.1 Materiał pasów

Gama szerokości taśm sięga od 4 mm do 104 mm. Materiał taśmy to blister lub papier. Ponadto

mogą być przetwarzane pasy z trwale przyczepną folią kryjącą (folia PSA).

Za podstawę do projektowania modułów podajnika pasa przyjęto następujące normy pasów:

DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

JIS C 0806-3 (1999)

ANSI/EIA 481-C (10/2003)

IEC 60286-3-2 3

3.8.1.2 Ręczne wyjmowanie nieodebranych kondensatorów tantalowych

Aby kondensatory tantalowe w razie błędów w pobieraniu nie spowodowały zapalenia się mate-

riału pasa podczas jego cięcia, interfejs użytkownika został rozszerzony o opcję "W razie błędu

odbioru natychmiast zatrzymaj". W tym celu opcja ta musi być uaktywniona w SIPLACE Pro. W

automacie montażowym nieodebrany podzespół jest jednokrotnie taktowany a następnie pozo-

staje w pasie gotowy do pobrania. Ścieżka jest nieaktywna, operator zostaje poinformowany za

pomocą komunikatu o błędzie, aby zdjąć podzespół tantalowy z taśmy. Jeżeli istnieje ścieżka za-

stępcza, automat kontynuuje montaż. Operator ma natomiast możliwość zatrzymania automatu i

usunięcia tantalowego podzespołu elektronicznego. Jeżeli nie ma ścieżki zastępczej i nie jest

możliwy montaż innych podzespołów, automat pozostaje zatrzymany. Także w tym miejscu ope-

rator może wyjąć podzespół tantalowy i skwitować błąd. Po restarcie automatu przez operatora

montaż jest kontynuowany a podzespoły elektroniczne są

pobierane ze zwolnionej ścieżki.

Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły

Od wersji oprogramowania 713.0 Wydanie 11/2019 3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S

153

3.8.1.3 Wygląd modułów podajnikowych SIPLACE SmartFeeder X

Poniższa ilustracja pokazuje wygląd modułów podajnikowych SIPLACE SmartFeeder X.

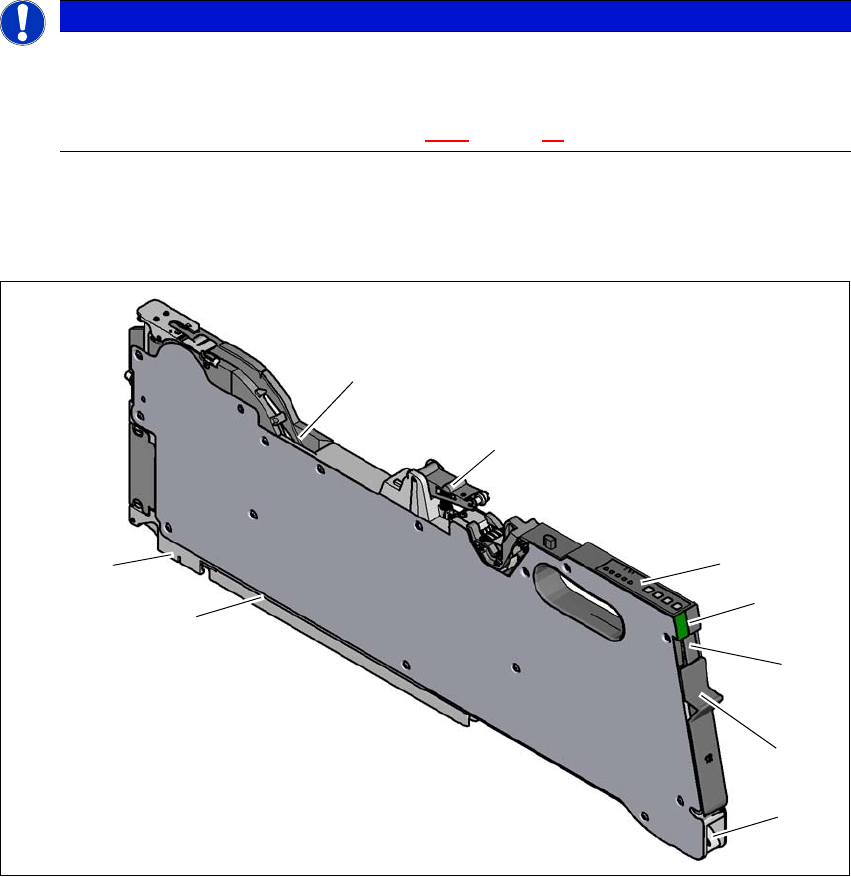

Rys. 3.8 - 1 SIPLACE SmartFeeder X

(1) Otwór wlotowy do kanału prowadzącego pasa ze sprężyną pasa

(2) Klapka do pojemnika na folię kryjącą

(3) Uchwyt do wyjmowania, zatrzaśnięty

(4) Wyświetlacz stanu

(5) Pole obsługi - wskazania LED

(6) Kołyska folii

(7) Otwór wylotowy kanału pasa

(8) Przednia prowadnica ślizgowa

(9) Tylna prowadnica ślizgowa

WSKAZÓWKA

Ta funkcja programowa jest bardzo użyteczna także przy uzbrajaniu drogimi podzespoła-

mi.

 Przestrzegać również wskazówek bezpieczeństwa dla kondensatorów na bazie

proszku metalowego (patrz rozdział 2.5.3

, strona 68).

(1)

(2)

(3)

(4)

(5)

(6)

(8)

(9)

(7)

3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S

3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S Od wersji oprogramowania 713.0 Wydanie 11/2019

154

3.8.1.4 Wygląd modułów podajnikowych SIPLACE SmartFeeder Xi

Poniższa ilustracja pokazuje wygląd modułu SIPLACE SmartFeeder Xi na przykładzie SIPLACE

SmartFeeder 2 × 8 mm Xi. Moduł SIPLACE SmartFeeder Xi można rozpoznać po ukośnie żłob-

kowanej powierzchni uchwytu odbiorczego.

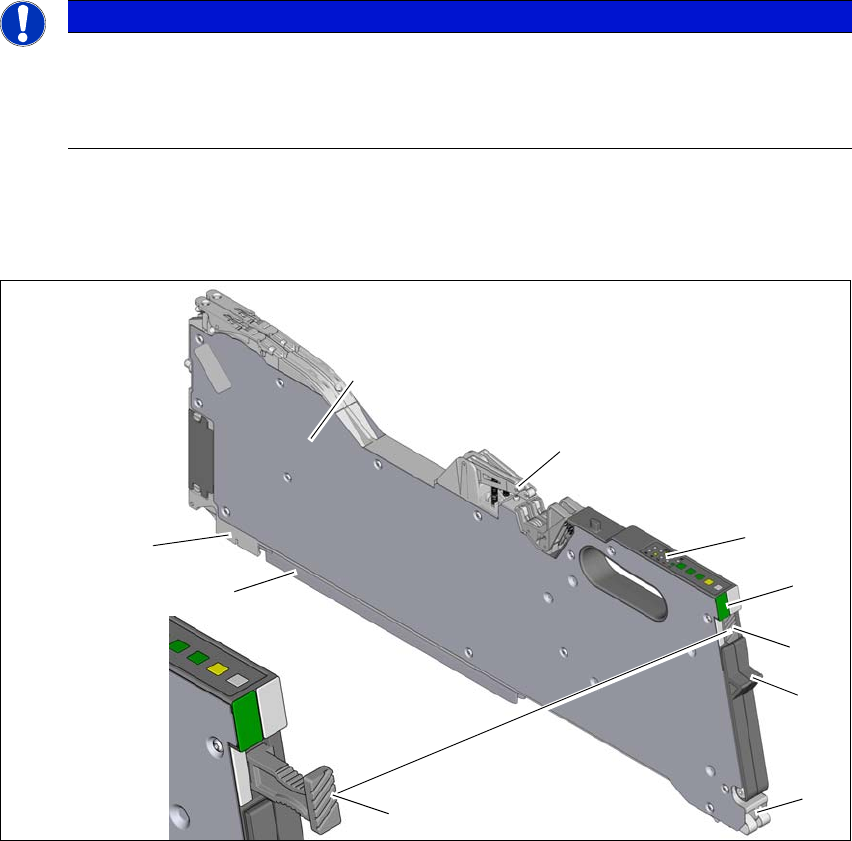

Rys. 3.8 - 2 SIPLACE SmartFeeder 2 × 8 mm Xi

(1) Otwór wlotowy do kanału prowadzącego pasa ze sprężyną pasa

(2) Klapka do pojemnika na folię kryjącą

(3) Uchwyt odbiorczy, zatrzaśnięty (żłobkowana powierzchnia)
