3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE serii X S 3.8 Modu ł podajnikowy ta ś my SIPLACE do SIPLACE ser ii X S Od wersji oprogramowania 713.0 Wydanie 11/2019 156 3.8.2 SIPLACE Glue Feeder Nr kat. 03…
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S
155
3.8.1.5 Dane techniczne modułów podajnika pasa SIPLACE
Moduły podawania pasa SIPLACE mają zasadniczo długość ok. 587 mm oraz wysokość ok. 200
mm. Dane techniczne zawarte są w poniższej tabeli.
Maksymalna wysokość krawędzi zakłócających powyżej górnej krawędzi kieszeni taśmy wynosi
≤ 3 mm. Ponieważ moduły podajnikowe taśmy SIPLACE nie mają wystających klapek a na doda-
tek są trwale zamocowane do stołu na podzespoły, niebezpieczeństwo kolizji głowicy jest zredu-
kowane do minimum.
3
Moduł podajnika pasa dł. x wys.
[mm]
szer.
[mm]
Obłożenie
stanowisk
Szerokość
kroku trans-
portera
[mm]
Maks.
wysokość
pasa
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi 587x200 10,8 1 1 1,1
z czujnikiem splotu
SIPLACE SmartFeeder 8 mm X 587x200 10,8 1 1/2/4/8 3,5
z czujnikiem splotu
SIPLACE SmartFeeder 8 mm Xi 587x200 10,8 1 1/2/4/8 3,5
z czujnikiem splotu
SIPLACE SmartFeeder 2 × 8 mm Xi 587x200 22,6 2 1/2/4/8 3,5
z czujnikiem splotu
SIPLACE SmartFeeder 12 mm X 587x200 22,6 24 - 16
*b
6,5
z czujnikiem splotu
SIPLACE SmartFeeder 16 mm X 587x200 22,6 2 4–20
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 24 mm X
587x200 34,4 3 4–32
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 32 mm Xx
587x200 46,2 4 4–40
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 44 mm X
587x200 58,0 5 4–52
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 56 mm X
587x200 69,8 6 4–64
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 72 mm X
587x200 81,6 7 4–80
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 88 mm X
587x200 105,2 9 4 - 96
*b
25
z czujnikiem splotu
SIPLACE SmartFeeder 104 mm X
587x200 128,9 11 4 - 96
*b
25
z czujnikiem splotu
Rolki taśmy Średnica od 178 do maks. 483 mm (7–19˝)
Czas wymiany ≤ 8 s
*)a W przypadku pasów papierowych 8 mm grubość papieru nie może przekraczać 1,6 mm. Długość kieszeni na
podzespoły w kierunku transportu pasa nie może przekraczać 51 mm.
*)b w krokach 4 mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S Od wersji oprogramowania 713.0 Wydanie 11/2019
156
3.8.2 SIPLACE Glue Feeder
Nr kat. 03088129-xx SIPLACE Glue Feeder
3

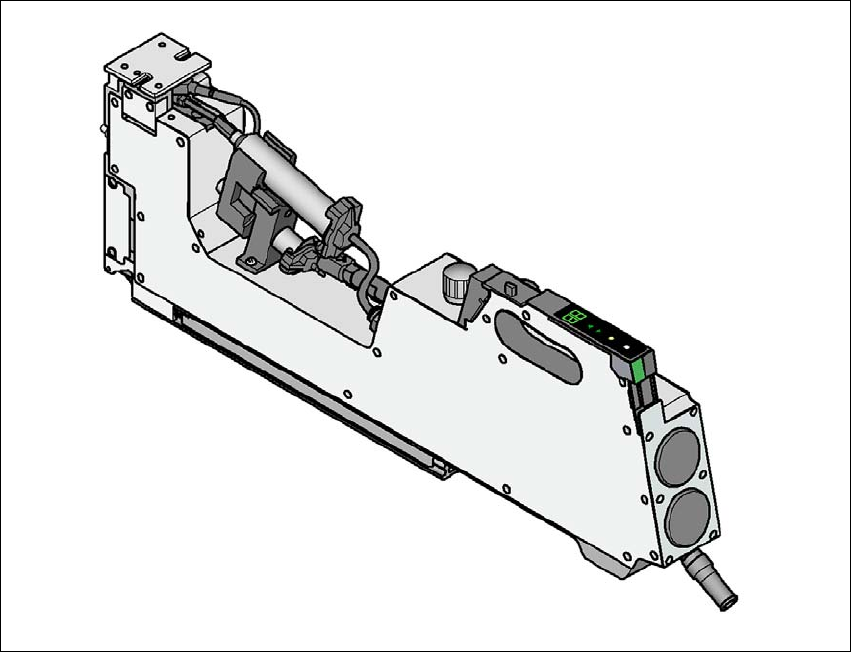

Rys. 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Opis
Za pomocą SIPLACE Glue Feeder można przed uzbrojeniem umieścić na elemencie elektronicz-
nym punkty klejenia. Punkty te mogą zostać sprawdzone przez system wizyjny SIPLACE. Wyma-
gane punkty klejenia zostają zdefiniowane w edytorze kształtu obudowy SIPLACE Pro i można
określić, czy poszczególne punkty klejenia zostaną wyłączone z przeglądu. W edytorze podze-
społów SIPLACE Pro można włączać i wyłączać klejenie. SIPLACE Glue Feeder jest specjalnym
modułem podajnikowym, który trzeba zamontować na stałe w określonej ścieżce stołu. Szczegó-
łowy opis patrz "Instrukcja obsługi" SIPLACE Glue Feeder, wersja niemiecka [nr art. 00197218-
01-xx.],
wersja angielska [nr art. 00197219-xx]
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S
157
3.8.2.2 Dane techniczne
3
Długość 584,9mm
Wysokość 199,5mm
Szerokość 57,6mm
Wykorzystane stanowiska modułów podajniko-
wych
5 ścieżek po 8 mm
Ciężar 4,6 kg
Średnica najmniejszej, pojedynczej kropli
*a
*)a Przy średnicy dyszy 100 µm i zastosowaniu kleju Heraeus PD 205A-Jet (w 53°C) albo Loctite 3621 (w 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Średnica kropli utworzonej z 5 dawek
a
1,0 mm (+/- 0,2 mm)
Wysokość pojedynczej kropli
a
0,15 mm (+/- 0,02 mm)
Wysokość kropli utworzonej z 5 dawek
a
0,2 - 0,3 mm
