3.8.2.2 Dane techniczne
3
Długość 584,9mm
Wysokość 199,5mm
Szerokość 57,6mm
Wykorzystane stanowiska modułów podajniko-
wych
5 ścieżek po 8 mm
Ciężar 4,6 kg
Średnica najmniejszej, pojedynczej kropli
*a
*)a Przy średnicy dyszy 100 µm i zastosowaniu kleju Heraeus PD 205A-Jet (w 53°C) albo Loctite 3621 (w 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Średnica kropli utworzonej z 5 dawek
a
1,0 mm (+/- 0,2 mm)
Wysokość pojedynczej kropli
a
0,15 mm (+/- 0,02 mm)
Wysokość kropli utworzonej z 5 dawek
a
0,2 - 0,3 mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S Od wersji oprogramowania 713.0 Wydanie 11/2019
158
3.8.3 Linear Dipping Unit 2 X ( LDU 2 X)
Nr kat. 00117012-xx Linear Dip Module do Flux / LDU 2 X
LDU 2 X to specjalny moduł podajnikowy, który może dostarczyć płynny środek do przygotowania
warstwy o określonej grubości. Płynny środek służy do zwilżania modułów elektronicznych i po-
prawy ich właściwości lutowniczych. Moduł LDU 2 X jest ustawiany na stole na podzespoły elek-
troniczne podobnie jak moduł podajnikowy X i sterowany przez oprogramowanie stacji i linii.
Szczegółowy opis podano w instrukcji obsługi „SIPLACE LDU 2 X”.
3

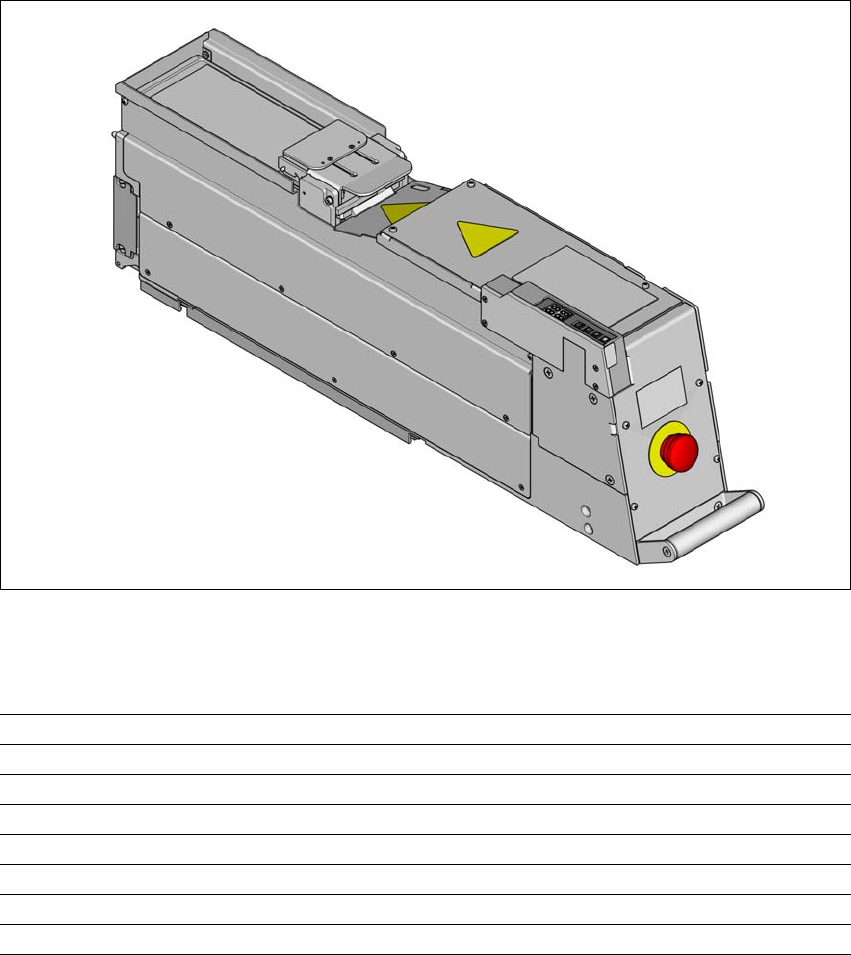

Rys. 3.8 - 4 Linear Dipping Unit (LDU 2 X)
3.8.3.1 Dane techniczne
Wymiary dł. × szer. × wys. 629 ×105 × 202 mm
Ciężar 11 kg
Pobór prądu 24 V DC – 30 V DC, 2 A (60 W)
Maks. emisja hałasu 61 dB(A)
Zakres temperatur (przechowywanie) -25 – +55°C
Zakres temperatur (praca) +18 – +25°C
Wilgotność powietrza (przechowywanie) 95%
Wilgotność powietrza (praca) 30–75% (przeciętnie nie > 45%)
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S
159
3.8.4 Adapter modułu podajnikowego
Nr kat. 00141305-xx Adapter modułu podajnikowego X
Nr kat. 00141308-xx Płytka adaptera dla Reject Conveyor
Nr kat. 00141310-xx Płytka adaptera dla Label Presenter
3
Gama modułów podajnikowych pasów X została rozszerzona o podłużny przenośnik wibracyjny,
Label Presenter i Reject Conveyor (moduł odrzutowy). Dzięki adapterowi można dostosować do
współpracy z wózkami na podzespoły serii X S podłużny przenośnik wibracyjny S, Label Presen-
ter i Reject Conveyor. Adapter jest wyposażony w funkcje mechaniczne i elektroniczne. Przetwa-
rza on sygnały komunikacyjne modułów podajnikowych S na sygnały rozszerzonego protokołu
serii X. Ponadto zaimplementowane zostały dodatkowe funkcje, jak np. identyfikacja modułu po-
dajnikowego.
3
WSKAZÓWKA
Podłużny przenośnik wibracyjny S, Label Presenter i Reject Conveyor nie mogą być in-
stalowane na wózkach na podzespoły, jeżeli są one usytuowane w zasięgu dostępu gło-
wicy SpeedStar (C&P20).
