3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE serii X S 3.9 Wózek na podzespo ł y Od wersji oprogramo wania 713.0 Wydanie 11/2019 170 3.9 Wózek na podzespo ł y Nr kat. 001 19722-xx Wózek na podzespo ł y S…
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.8 Moduł podajnikowy taśmy SIPLACE do SIPLACE serii X S
169
3
3

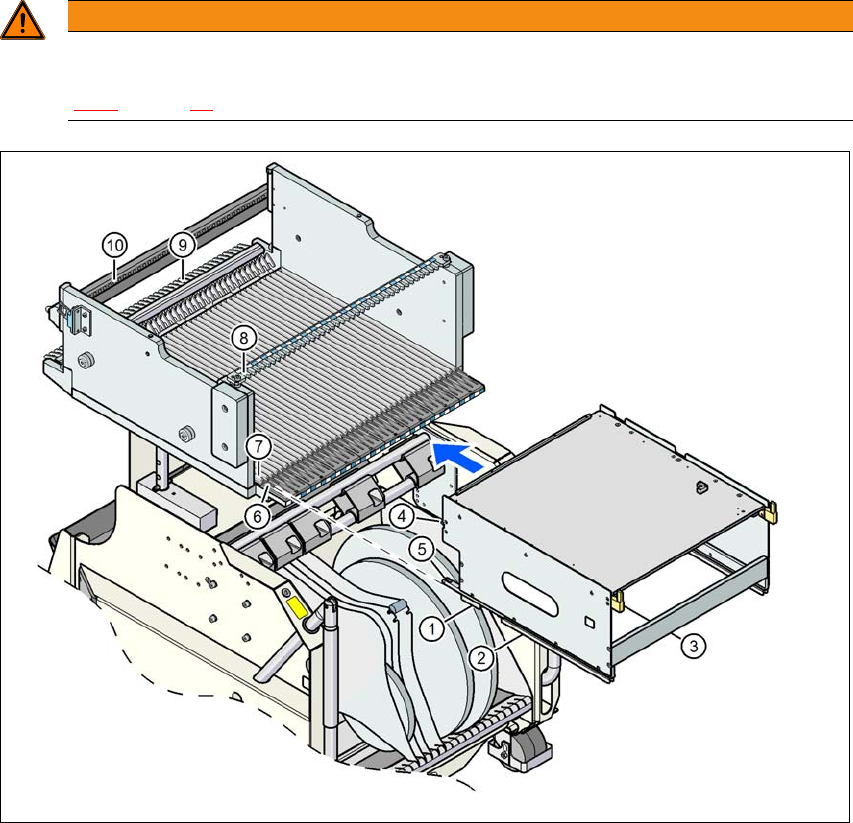

Rys. 3.8 - 11 Montaż uchwytu do magazynków powierzchniowych do wózka na podzespoły SIPLACE serii X S
OSTRZEŻENIE
Obłożenie stanowisk!
Przestrzegaj zasad bezpieczeństwa dotyczących konfigurowania stanowisk w punkcie
2.6.5
, strona 89.
(1) Przednia prowadnica ślizgowa (6) Element ułatwiający wprowadzanie
(2) Tylna prowadnica ślizgowa (7) Szyna ślizgowa (profil Omega)
(3) Kołek centrujący "z tyłu" (8) Wyżłobienie w listwie centrującej na kołek
ustalający "tył"
(4) Kołek ustalający "przód" (9) Zapadki ryglujące
(5) Rolka ryglująca (10) Otwory ustalające na stole na podzespoły na
kołek ustalający "przód"
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.9 Wózek na podzespoły Od wersji oprogramowania 713.0 Wydanie 11/2019
170
3.9 Wózek na podzespoły
Nr kat. 00119722-xx Wózek na podzespoły SIPLACE serii X S
W automatach SIPLACE serii X S można zadokować cztery wózki na podzespoły SIPLACE serii
X S.
3
Rys. 3.9 - 1 Stanowiska wózków na podzespoły (przykład SIPLACE X4i S)
(1) Stanowisko 1
(2) Stanowisko 2
(3) Stanowisko 3
(4) Stanowisko 4
(T) Kierunek transportu płytek drukowanych
Wózki na podzespoły to samodzielne moduły, które na zewnętrznym stanowisku uzbrajania
można uzbroić w moduły podajnikowe. Dlatego zmiana wózka na podzespoły wymaga krótkiej
przerwy w procesie produkcji.
(1)
(4)
(2)
(3)
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.9 Wózek na podzespoły
171
3
Rys. 3.9 - 2 Wózek na podzespoły, SIPLACE seria X S, wysokość przenośnika płytek drukowanych 950 mm
3
(1) Otwory do wysokości transportera płytek drukowanych 900, 930 i 950 mm w kolumnach pro-
wadzących.
(2) Klocek wspornikowy
(3) Stół na podzespoły
(4) Języczek przełączający do załączania wyłącznika bezpieczeństwa na zespole wciągowym
wózka na podzespoły
