3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE serii X S 3.9 Wózek na podzespo ł y Od wersji oprogramo wania 713.0 Wydanie 11/2019 184
Instrukcja eksploatacji SIPLACE serii X S 3 Dane techniczne i zespoły
Od wersji oprogramowania 713.0 Wydanie 11/2019 3.9 Wózek na podzespoły
183
3
WSKAZÓWKA
Niebezpieczeństwo zatoru!
W przypadku modułów podajnikowych z niskimi kieszeniami obok modułów podajniko-
wych z wysokimi kieszeniami istnieje niebezpieczeństwo zatoru pustych pasów.
Nie ustawiaj modułów podajnikowych z niskimi kieszeniami bezpośrednio obok mo-
dułów podajnikowych z wysokimi kieszeniami.
W przypadku kieszeni pasa wyższych niż 12 mm można wyjąć przegródkę blaszaną
(poz. 3 na rys. 3.9 - 11
) (patrz rozdział 4.5, strona 228).
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE serii X S
3.9 Wózek na podzespoły Od wersji oprogramowania 713.0 Wydanie 11/2019
184
Instrukcja eksploatacji SIPLACE serii X S 4 Ustawienie i uruchomienie
Od wersji oprogramowania 713.0 Wydanie 11/2019 4.1 Transport i konfiguracja dostawy
185
4 Ustawienie i uruchomienie
4.1 Transport i konfiguracja dostawy
4.1.1 Opakowanie transportowe
Na obszarze Europy automat i wózek na podzespoły są dostarczane na dwóch paletach drewnia-
nych i pakowane w folie plastikowe. Poza granicami Europy automat i wózki na podzespoły elek-
troniczne są dostarczane w drewnianych skrzyniach transportowych.
4.1.1.1 Wymiary gabarytowe opakowań transportowych
Wymiary gabarytowe palet i skrzyń drewnianych są podane w poniższej tabeli:
4

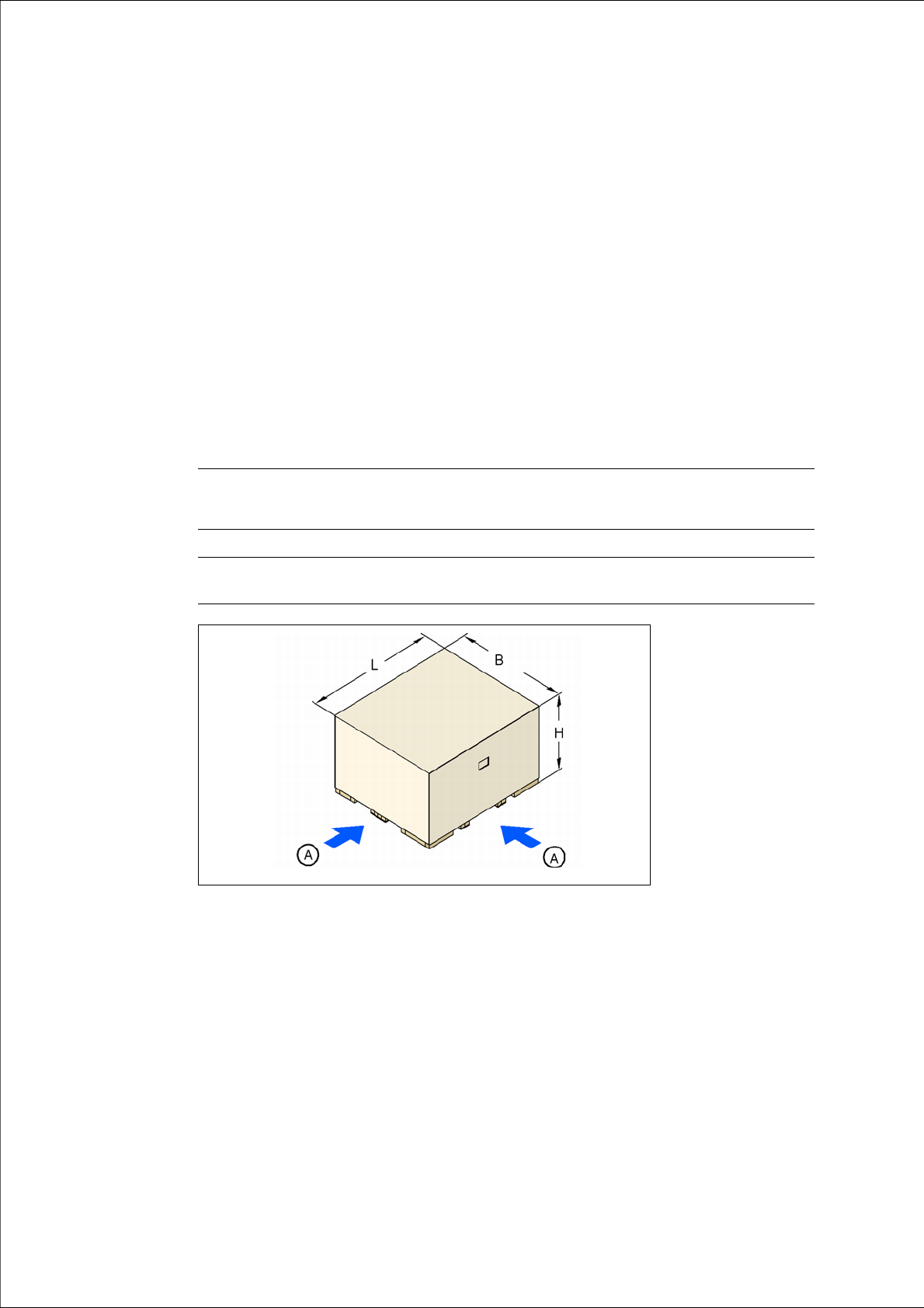

Rys. 4.1 - 1 Skrzynia drewniana - wymiary gabarytowe w milimetrach
(A) Punkty przyłożenia dla wózka widłowego
Automat montażowy (dł. × szer. ×
wys.)
Wózek na podzespoły
Paleta 2790 mmx2404 mm 2060 mmx1350 mm
Skrzynia
drewniana
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
