Instrukcja eksploatacji SIPLACE ser ii X S 4 Ustawienie i uruchomienie Od wersji oprogramowania 713.0 Wydanie 11/2019 4.2 Infrastruktura miejsca ustawienia 197 4.2.3.1 Wskazówki ostrzegaj ą ce przed zagro ż eniami 4 4 4.…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE serii X S
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 713.0 Wydanie 11/2019
196
4.2.3 Zasilanie elektryczne
4

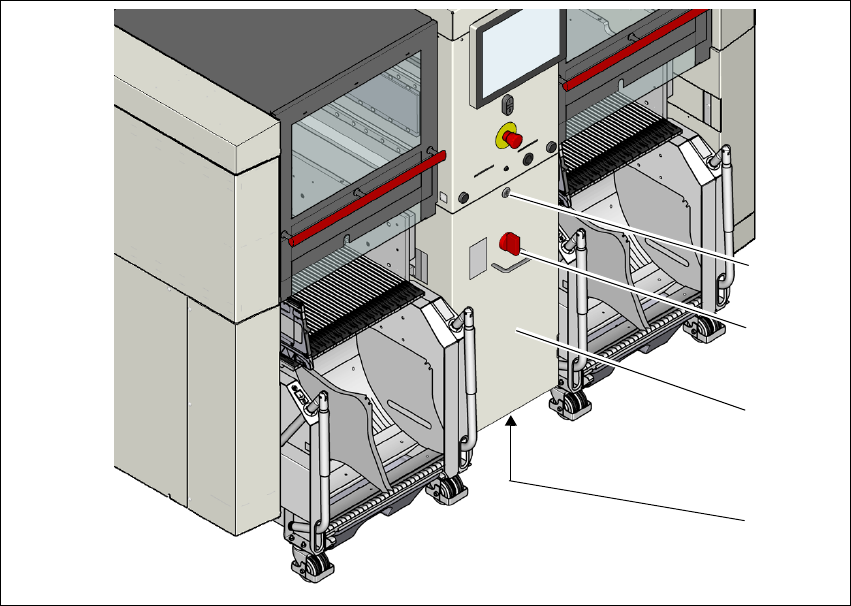

Rys. 4.2 - 3 Umiejscowienie przyłączy zasilania prądem elektrycznym automatu (na przykładzie SIPLACE X2 S / X3
S / X4 S)
(1) Blokada
(2) Wyłącznik główny z zabezpieczeniem przed ponownym włączeniem
(3) Panel zasilania elektrycznego (za osłoną)
(4) Kabel zasilania wyprowadzony od dołu i przyłączany do zasilania elektrycznego
(1)
(2)
(3)
(4)
Instrukcja eksploatacji SIPLACE serii X S 4 Ustawienie i uruchomienie
Od wersji oprogramowania 713.0 Wydanie 11/2019 4.2 Infrastruktura miejsca ustawienia
197
4.2.3.1 Wskazówki ostrzegające przed zagrożeniami
4
4
4.2.3.2 Kontrola zasilania sieciowego
Sprawdzić, czy zasilanie sieciowe odpowiada wymaganiom maszyny (patrz tabela w rozdziale
3.2.4
, strona 109).
4
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat zasilany jest napięciem sieciowym 3 × 380 V~ maks. 3 × 415 V ±10%, 50/60 Hz
lub opcjonalnie
3 × 200 V~ maks. 3 × 220 V~ ±10%; 50/60 Hz. Części tego urządzenia przewodzą zatem
zagrażające życiu napięcia - nawet przy wyłączonym wyłączniku głównym i wyjętym wty-
ku sieciowym.
Nieprawidłowe obchodzenie się z automatem może spowodować śmierć lub poważne ob-
rażenia ciała, a także znaczne straty materialne.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Osłony panelu zasilania prądowego może otwierać tylko wykwalifikowany lub prze-
szkolony personel.
ZAGROŻENIE
Zagrażające życiu napięcia pod pokrywą wyłącznika bezpieczeństwa (CSB)!
Pod pokrywą znajdują się podzespoły, które również po wyłączeniu automatu i odłączeniu
wtyku sieciowego przez pewien czas mogą przewodzić napięcia zagrażające życiu. Po
wyjęciu wtyku sieciowego należy poczekać 5 minut, aż rozładują się kondensatory.
Nigdy nie otwierać pokryw.
Prace przy zasilaniu elektrycznym i wyłączniku bezpieczeństwa (CSB) mogą być
przeprowadzane tylko przez techników serwisowych firmy ASM Assembly Systems
GmbH&Co.KG lub techników serwisowych użytkownika, przeszkolonych w firmie
ASM.
WSKAZÓWKA
Szczytowe obciążenia zasilania prądem elektrycznym
Ze względów technicznych w zasilaniu elektrycznym występują obciążenia szczytowe.
W razie potrzeby należy dowiedzieć się o impedancję sieci w lokalnym zakładzie
energetycznym.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE serii X S
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 713.0 Wydanie 11/2019
198
4.2.3.3 Zasilanie elektryczne – specyfikacja
Dla kabla sieciowego automatu montażowego możliwe są następujące konfiguracje:
(1) Bez kabla sieciowego
(2) 5 × 4 mm² Z wtykiem CEE czerwonym 16 A (zgodnym z IEC 60309)
do napięcia sieciowego 3 × 380 V~ maks. 3 × 415 V ±10% 50/60 Hz
(3) 5 × 4 mm² BEZ wtyku do 3 × 200 V~ maks. 3 × 220 V~ ±10%; 50/60 Hz lub napięcie sieciowe
3 × 380 V~ maks. 3 × 415 V ±10%, 50/60 Hz
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
4
4
OSTRZEŻENIE
Przekrój poprzeczny i długość kabla sieciowego
Przekrój poprzeczny i długość kabla sieciowego mają wpływ na Short-Circuit-Current-Ra-
ting (SCCR) automatu.
Przy wymianie kabla sieciowego nie wolno ani zwiększać przekroju poprzecznego żyły,
ani skracać długości przewodu.
OSTRZEŻENIE
Jednoznaczne oznaczenie przewodów elektrycznych!
Przewody elektryczne każdego automatu i zainstalowanych opcji muszą być jedno-
znacznie oznakowane i musi istnieć możliwość ich jednoznacznego przyporządkowania.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
