Instrukcja eksploatacji SIPLACE ser ii X S 4 Ustawienie i uruchomienie Od wersji oprogramowania 713.0 Wydanie 11/2019 4.2 Infrastruktura miejsca ustawienia 199 4.2.3.4 Przy łą czenie do sieci – BEZ kabla sieciowego (konf…
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE serii X S
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 713.0 Wydanie 11/2019
198
4.2.3.3 Zasilanie elektryczne – specyfikacja
Dla kabla sieciowego automatu montażowego możliwe są następujące konfiguracje:
(1) Bez kabla sieciowego
(2) 5 × 4 mm² Z wtykiem CEE czerwonym 16 A (zgodnym z IEC 60309)
do napięcia sieciowego 3 × 380 V~ maks. 3 × 415 V ±10% 50/60 Hz
(3) 5 × 4 mm² BEZ wtyku do 3 × 200 V~ maks. 3 × 220 V~ ±10%; 50/60 Hz lub napięcie sieciowe
3 × 380 V~ maks. 3 × 415 V ±10%, 50/60 Hz
Kodowanie barwne żył zależy od kraju przeznaczenia użytkownika instalacji.
4
4
OSTRZEŻENIE
Przekrój poprzeczny i długość kabla sieciowego
Przekrój poprzeczny i długość kabla sieciowego mają wpływ na Short-Circuit-Current-Ra-
ting (SCCR) automatu.
Przy wymianie kabla sieciowego nie wolno ani zwiększać przekroju poprzecznego żyły,
ani skracać długości przewodu.
OSTRZEŻENIE
Jednoznaczne oznaczenie przewodów elektrycznych!
Przewody elektryczne każdego automatu i zainstalowanych opcji muszą być jedno-
znacznie oznakowane i musi istnieć możliwość ich jednoznacznego przyporządkowania.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
Instrukcja eksploatacji SIPLACE serii X S 4 Ustawienie i uruchomienie
Od wersji oprogramowania 713.0 Wydanie 11/2019 4.2 Infrastruktura miejsca ustawienia
199
4.2.3.4 Przyłączenie do sieci – BEZ kabla sieciowego (konfiguracja 1)
Do automatu NIE DOŁĄCZONO kabla sieciowego.
4
4
4

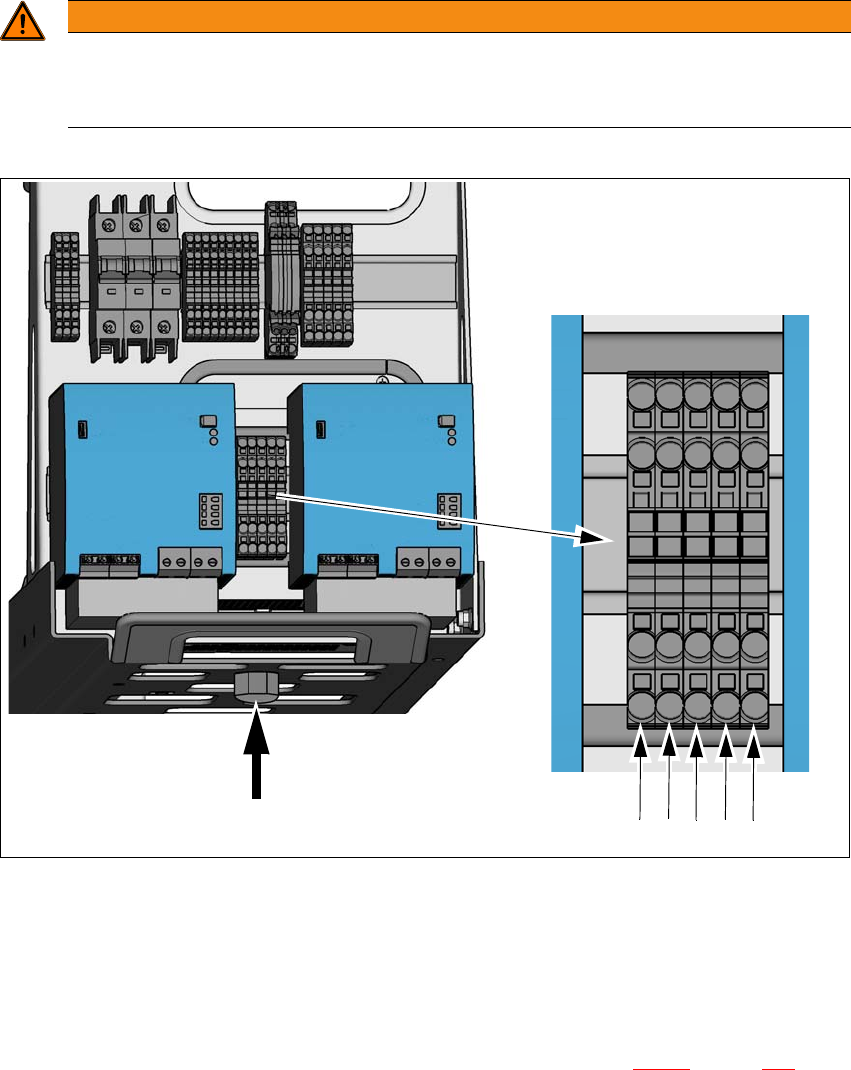

Rys. 4.2 - 4 Pole zaciskowe do podłączenia kabla sieciowego
(1) Zaciski przyłącza zasilania (X94) do kabla sieciowego L1, L2, L2, N i PE.
Zaciski przyłącza zaprojektowano do przyłączenia żył o przekroju 4 mm².
(2) Otwór na zasilaniu elektrycznym ze złączką kablową pod zasilaniem elektrycznym
Przeprowadzić kabel zasilający przez dławik kablowy (poz. 2) pod przyłączem zasilania elek-
trycznego do sieciowych zacisków przyłączeniowych X94 (poz. 1). 4.2 - 4
, strona 199.
Zapewnić dostatecznie duży promień gięcia. Żyły nie mogą być załamane.
Na każdym końcu żyły kabla sieciowego zacisnąć jedno okucie.
OSTRZEŻENIE
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
(2)
(1)
L1 L2 L3 N PE
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE serii X S
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 713.0 Wydanie 11/2019
200
Przyłączyć żyły L1,L2, L3, N i PE do zacisków zasilania X94 (poz. 1)
na il. 4.2 - 4
, strona 199. Uważać, aby wprowadzając żyły do zacisku przyłączeniowego nie
uszkodzić go.
4
Ręcznie dokręcić dławik kablowy (poz. 2) na il. 4.2 - 4, strona 199.
Uważać, aby żyły i kable nigdzie się nie mogły się ocierać ani zakleszczać.Ewentualnie za-
mocować żyły i kable opaskami kablowymi.
4.2.3.5 Przyłączenie do sieci – kabel sieciowy Z wtykiem (konfiguracja 2)
Do automatu montażowego dołączono kabel sieciowy o długości ok. 5 m Z wtykiem CEE czerwo-
nym 16 A (zgodnym z IEC 60309).
4
4

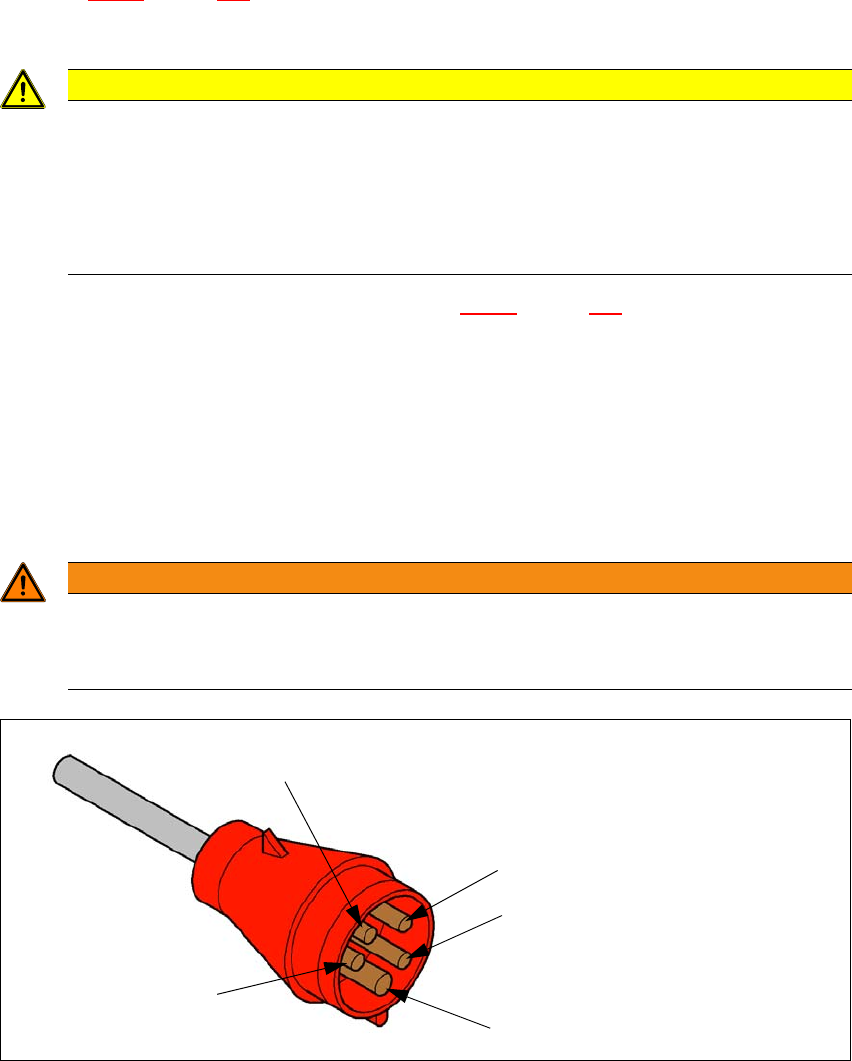

Rys. 4.2 - 5 Obłożenie wtyku CEE
OSTROŻNIE
Uważać na prawidłową kolejność faz!
Uważać na prawidłową kolejność faz. Nieprawidłowa kolejność faz spowoduje nieprawi-
dłowość działania i uszkodzenie pompy próżniowej! Skontrolować prawidłowość kierun-
ku ruchu pompy (pomp) próżniowej(-ych) podczas uruchamiania automatu
montażowego.
Skontrolować prawidłowość działania przyłącza PE automatu montażowego.
OSTRZEŻENIE
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
PE
L1
L2
L3
N
