4 Ustawienie i uruchomienie Instruk cja eksploatacji SIPLACE serii X S 4.2 Infrastruktura mie jsca ustawienia O d wersji oprogramowania 713.0 Wydanie 11/2019 202 4.2.4 Przegl ą d bezpieczników czu ł ych 4 Rys. 4.2 - 7 Pr…
Instrukcja eksploatacji SIPLACE serii X S 4 Ustawienie i uruchomienie
Od wersji oprogramowania 713.0 Wydanie 11/2019 4.2 Infrastruktura miejsca ustawienia
201
4.2.3.6 Przyłączenie do sieci – kabel sieciowy BEZ wtyku (konfiguracja 3)
Do automatu montażowego dołączono kabel sieciowy o długości ok. 5 m BEZ wtyku.
4
4

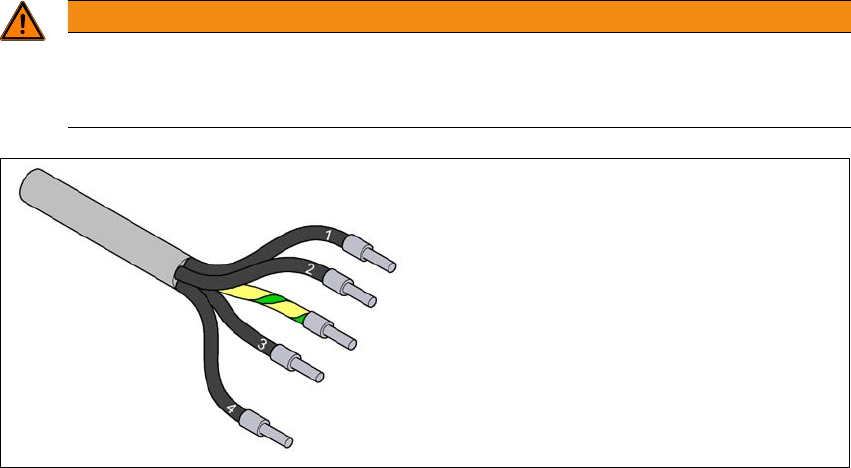

Rys. 4.2 - 6 Oznaczenie żył w przewodzie zasilającym
OSTRZEŻENIE
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Kabel zasilający mogą przyłączać wyłącznie elektrycy.
Obowiązują przepisy kraju, w którym automat będzie eksploatowany.
1 = (L1): faza prądu trójfazowego
2 = (L2): faza prądu trójfazowego
3 = (L3): faza prądu trójfazowego
4 = (N): przewód zerowy
zielonożółty = (PE): przewód ochronny
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE serii X S
4.2 Infrastruktura miejsca ustawienia Od wersji oprogramowania 713.0 Wydanie 11/2019
202
4.2.4 Przegląd bezpieczników czułych
4
Rys. 4.2 - 7 Przegląd bezpieczników czułych
4
Bezpiecznik Komponent Prąd [A] Napięcie [V]
F1 CSB supply 6,3 24
F2 SSK-Ready CSB 6,3 24
F3 Conveyor control 6,3 24
F4 Distributor Power 2 6,3 24
Instrukcja eksploatacji SIPLACE serii X S 4 Ustawienie i uruchomienie
Od wersji oprogramowania 713.0 Wydanie 11/2019 4.2 Infrastruktura miejsca ustawienia
203
4
F5 Distributor Power 1 6,3 24
F6 Fan Gantry 1 / 4 6,3 24
F7 Fan Gantry 2 / 3 6,3 24
F8 Blower Y-Axis 6,3 24
F9 Head supply 1 6,3 42
F10 Head supply 2 6,3 42
F11 Head supply 3 6,3 42
F12 Head supply 4 6,3 42
F13 Distributor and Vision 6,3 42
F14 Conveyor drives 6,3 42
F15 -- 6,3 27
F16 MCGU 3 6,3 27
F17 MCGU 2 6,3 27
F18 MCGU 1 6,3 27
F19 FCU 4 6,3 27
F20 FCU 3 6,3 27
F21 FCU 2 6,3 27
F22 FCU 1 6,3 27
F23 Head Axis 4 6,3 160
F24 Head Axis 3 6,3 160
F25 Head Axis 2 6,3 160
F26 Head Axis 1 6,3 160
WSKAZÓWKA
Wymiana bezpieczników czułych
Bezpieczniki czułe wymieniać wyłącznie na zatwierdzone wkładki bezpiecznikowe!
Bezpiecznik Komponent Prąd [A] Napięcie [V]
