4 Ustawienie i uruchomienie Instruk cja eksploatacji SIPLACE serii X S 4.3 Ustawienie automatu Od wersji oprogramowania 713.0 Wydanie 11/2019 210 4  Podnie ść automat wózkiem wid ł owym na wysoko ść ok. 35 cm. W ten spo…

Instrukcja eksploatacji SIPLACE serii X S 4 Ustawienie i uruchomienie

Od wersji oprogramowania 713.0 Wydanie 11/2019 4.3 Ustawienie automatu

209

4.3.6 Wstępne ustawianie wysokości transportera płytek drukowanych

 Wsunąć widły wózka widłowego pod automat, jak przedstawiono na il. 4.3 - 2.

Rys. 4.3 - 2 Powierzchnie podporowe - widły równolegle do kierunku transportu POD (przykład SIPLACE X2 S / X3

X4 S)

(1) Powierzchnie przyłożenia wideł wózka widłowego

 Przed podniesieniem automatu koniecznie zastosować się do poniższych informacji, aby

uniknąć nieodwracalnych uszkodzeń automatu:

OSTRZEŻENIE

Niebezpieczeństwo uszkodzenia na skutek zbyt dużego odstępu wideł!

Odstęp łap maszyny wynosi 776 mm. Zwiększenie odstępu wideł, co spowoduje uniesie-

nie automatu za boczne elementy ramy, może prowadzić do deformacji ramy maszyny.

 Rozstawić widły na tyle, aby znajdowały się one zawsze w obszarze obu nóżek ma-

szyny (patrz rys. 4.3 - 2

, strona 209).

(1)

4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE serii X S

4.3 Ustawienie automatu Od wersji oprogramowania 713.0 Wydanie 11/2019

210

 Podnieść automat wózkiem widłowym na wysokość ok. 35 cm. W ten sposób unikniesz ry-

zyka urazu stóp w razie przypadkowego opuszczenia maszyny.

Automat stoi na 6 łapach.

–4 zewnętrzne łapy maszyny (poz. 1 na rys. 4.3 - 4

, strona 211 )

–Zewnętrzna łapa maszyny do wysokości transportowych POD 900, 930 i 950

długość 439 mm, nr artykułu 03000890-02 (poz. 1 na rys. 4.3 - 3

–2 środkowe łapy maszyny (poz. 2 na rys. 4.3 - 4

, strona 211) z 2 elementami dystansowymi

(poz. 3 i poz. 4 na rys. 4.3 - 4

, strona 211) do regulacji wysokości, o ile to konieczne.

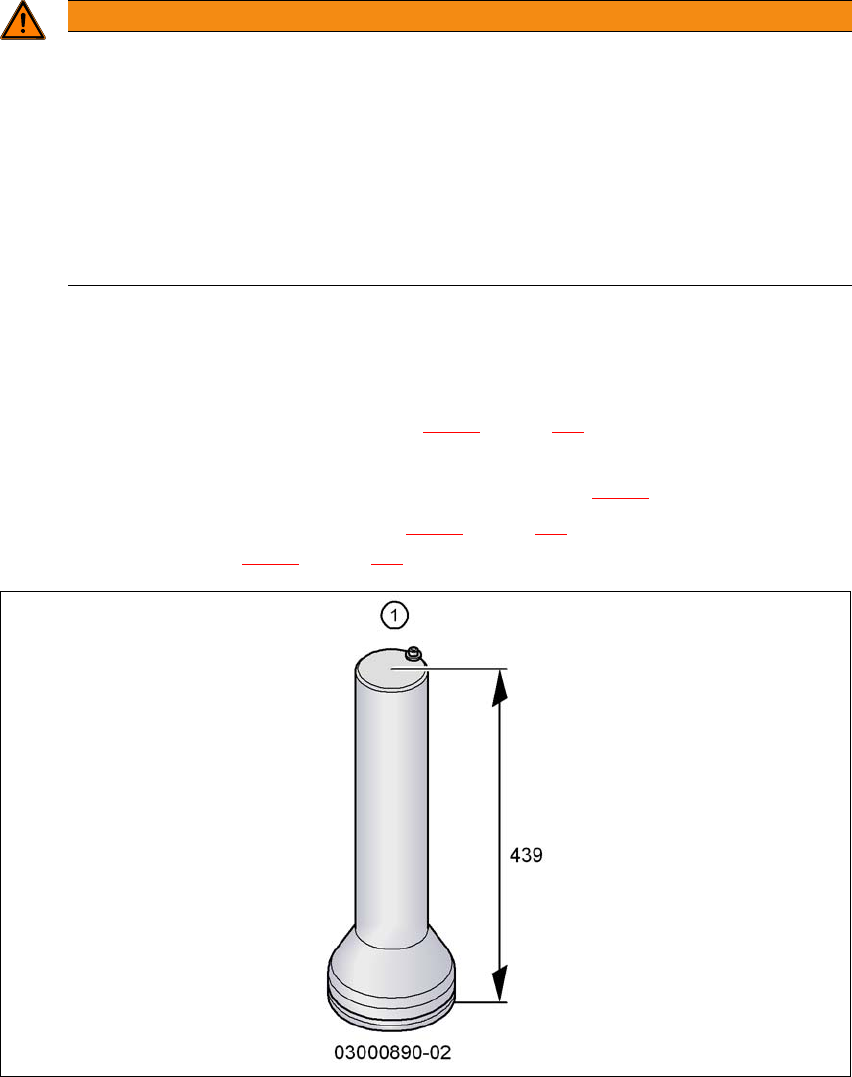

Rys. 4.3 - 3 Zewnętrzne łapy maszyny - dwa wykonania (wymiary w milimetrach)

OSTRZEŻENIE

Niebezpieczeństwo uszkodzenia na skutek jednostronnego obciążenia!

Jednostronne obciążenie łap maszyny np. na skutek przechylenia się automatu może

spowodować deformację zamocowania łap maszyny.

 Zwracać uwagę, aby podczas podnoszenia automatu widły były równomiernie ob-

ciążone.

 Zastosować stabilną podkładkę między widłami a automatem.

 Drugiej osobie zlecić obserwację podnoszenia automatu i dopilnować, aby automat

nie przechylił się na bok.

Instrukcja eksploatacji SIPLACE serii X S 4 Ustawienie i uruchomienie

Od wersji oprogramowania 713.0 Wydanie 11/2019 4.3 Ustawienie automatu

211

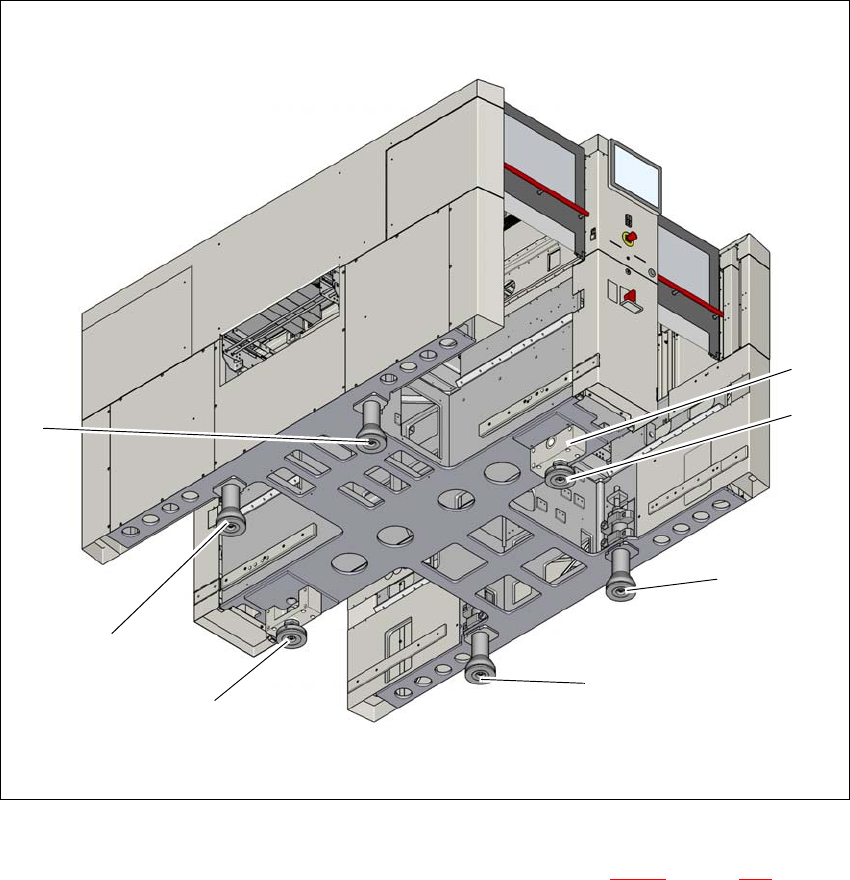

Rys. 4.3 - 4 Łapy automatu (na przykładzie SIPLACE X2 S / X3 S / X4 S)

(1) Zewnętrzna łapa maszyny, 4 x, 2 warianty wykonania (patrz rys. 4.3 - 3, strona 210 )

(2) Środkowa łapa maszyny, 2 x

(3) Element dystansowy po stronie panelu zasilania prądowego

(2)

(1)

(3)
