5 Zadania do wykonania przy automacie Instru kcja eksploatacji SIPLACE serii X S 5.2 Elementy obs ł ugowe i wska ź nikowe Od wersji oprogramowania 713.0 Wydanie 11/2019 238 5.2.2 Opis Wszystkie elementy obs ł ugowe s ą d…
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.2 Elementy obsługowe i wskaźnikowe
237
5.2 Elementy obsługowe i wskaźnikowe
5.2.1 Przegląd
5

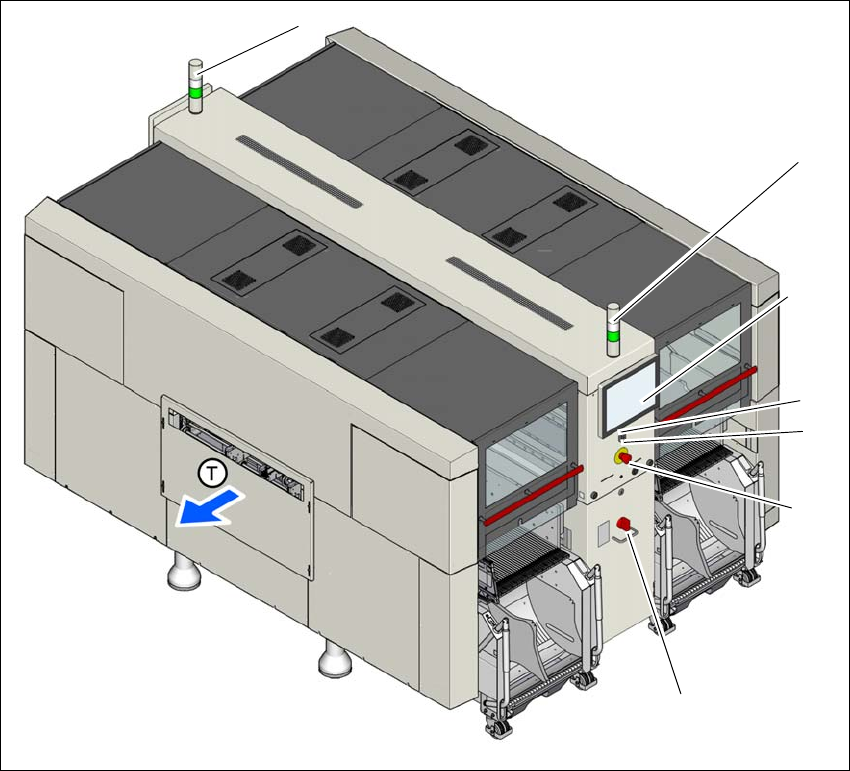

Rys. 5.2 - 1 Elementy obsługowe i wskaźnikowe (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Wyłącznik główny (5) Ekran multi-touch
(2) Przycisk STOP (czarny) (6) Lampki sygnalizacyjne z buczkiem
(3) Przycisk ZATRZYMANIA AWARYJNEGO (T) Kierunek transportu płytek drukowa-
nych
(4) Przycisk uruchamiający (biały)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE serii X S
5.2 Elementy obsługowe i wskaźnikowe Od wersji oprogramowania 713.0 Wydanie 11/2019
238
5.2.2 Opis
Wszystkie elementy obsługowe są dostępne dla osób o wzroście nie mniejszym niż 1,40 cm.
Wyłącznik główny 5
Wyłącznik główny służy do włączania i wyłączania zasilania elektrycznego automatu.
5
Przycisk STOP (czarny) 5
Czarny przycisk służy do zatrzymywania pracy automatu w trybie montażu płytek drukowanych.
Przycisk uruchamiający (biały) 5
Biały przycisk służy do uruchamiania automatu po włączeniu lub po usunięciu usterek.
Przycisk ZATRZYMANIA AWARYJNEGO 5
Po wciśnięciu przycisk STOPU AWARYJNEGO zaskakuje w pozycji wciśniętej. Zasilanie elek-
tryczne osi portali, wózków na podzespoły, taśm transportowych i urządzeń do cięcia pasów jest
przerywane, zasilanie napięciowe osi gwiazdowych głowic uzbrajających obniżane. Przycisk
można odblokować przez obracanie.
Ekran multi-touch 5
Po jednej stronie automatu umieszczono płaski ekran o powierzchni szczególnie wrażliwej na do-
tyk „Multi-Touch” (ekran wykrywający dotknięcie kilkoma palcami jednocześnie). W oprogramowa-
niu stacji można wyświetlić klawiaturę do wprowadzania danych.
Dwukolorowa lampka sygnalizacyjna z buczkiem (standardowa) 5
Sekwencja kolorów lampek sygnalizacyjnych to biały - zielony. Sygnalizują one stany robocze i
błędy w działaniu automatu. Patrz Rozdział 5.7 na stronie 256.
Trójkolorowa lampka sygnalizacyjna z buczkiem (opcjonalna) 5
Sekwencja kolorów lampek sygnalizacyjnych: czerwona - żółta - zielona. Sygnalizują one stany
robocze i błędy w działaniu automatu. Patrz Rozdział 5.7 na stronie 256.
ZAGROŻENIE
Śmiertelne niebezpieczeństwo spowodowane wysokimi napięciami!
Również po wyłączeniu wyłącznikiem głównym, niektóre podzespoły wewnątrz automatu
przewodzą napięcia grożące śmiercią.
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.3 Włączanie linii SIPLACE
239
5.3 Włączanie linii SIPLACE
5.3.1 Uruchamianie programu SIPLACE Pro Line Control GUI
Na komputerze linii SIPLACE Pro Line Control GUI
uruchom z menu Start systemu Windows
Start --> Programy --> SIPLACE Pro --> LCGUI
lub
ikoną na Pulpicie.
Wpisz swoje dane użytkownika.
System połączy się teraz z serwerem SIPLACE Pro i otworzy interfejs użytkownika.
5.3.2 O czym należy pamiętać przed włączeniem stacji
5
Sprawdź, czy stacje są podłączone do zasilania elektrycznego i pneumatycznego.
Przeprowadź oględziny stacji. Zwróć szczególną uwagę na to, aby w obszarze przesuwu
bram nie było żadnych przeszkód.
Upewnij się, czy osie z wszystkich głowic znajdują się w swoich skrajnych górnych położe-
niach.
Z opcją zmieniacz Waffle Pack: przed włączeniem automatu najpierw uruchomić zmieniacz
Waffle Pack.
5.3.3 Włączanie stacji i uruchamianie interfejsu użytkownika oprogramowania
stacji
Włącz stację wyłącznikiem głównym.
Po włączeniu sprawdź, czy wszystkie manometry wskazują wymagane ciśnienie robocze.
Zostanie załadowane oprogramowanie komputera stacji i wyświetlony widok "Produkcja"
oprogramowania stacji dla poziomu obsługi "Produkcja" (patrz rysunek niżej).
OSTROŻNIE
Zanim włączysz stacje, wykonaj opisanej niżej czynności robocze.
