5 Zadania do wykonania przy automacie Instru kcja eksploatacji SIPLACE serii X S 5.5 Interfejs u ż ytkownika Od wersji oprogramowania 713.0 Wydanie 11/2019 248 5 Rys. 5.5 - 3 Pole obs ł ugi na widoku "Modu ł podajni…
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.5 Interfejs użytkownika
247
5.5.4 Obsługa oprogramowania stacji w widokach
Większość widoków, wywoływanych za pomocą paska symboli (patrz rozdział 5.5.3, strona 245),
posiada z prawej strony pola obsługi dodatkowy, pionowy pasek symboli dla podwidoków i funkcji.
5
Przykład: Widok "Moduł podajnikowy, podzespoły i pipety"
Na pasku symboli kliknij na "Moduły podajnikowe, podzespoły i pipety" .
Otworzy się następujący widok:
Kontrola czujni-
ków i funkcji
Zawiera informacje i funkcje do testów i diagnostyki.
Ustawienie zachowania przycisku Start automatu.
Dostępne dopiero od poziomu obsługi "Produkcja rozszerzona":
Kompleksowy cykl wzorcowania, testowanie funkcji głowicy
C&P20.
Funkcje indywidualne i cykle ciągłe. Każdy portal jest wysterowy-
wany indywidualnie.
Serwis Narzędzia serwisowe.
Dostępne dopiero od poziomu obsługi "Serwis (Klienta)".
Konfigurowanie i kalibrowanie automatu montażowego SIPLACE,
pobieranie wbudowanych wersji oprogramowania, kalibrowanie i
konfigurowanie całej maszyny.
Symbol Widok Opis
WSKAZÓWKA
Szczegółowy opis poszczególnych funkcji znajduje się w pomocy online.
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE serii X S
5.5 Interfejs użytkownika Od wersji oprogramowania 713.0 Wydanie 11/2019
248
5

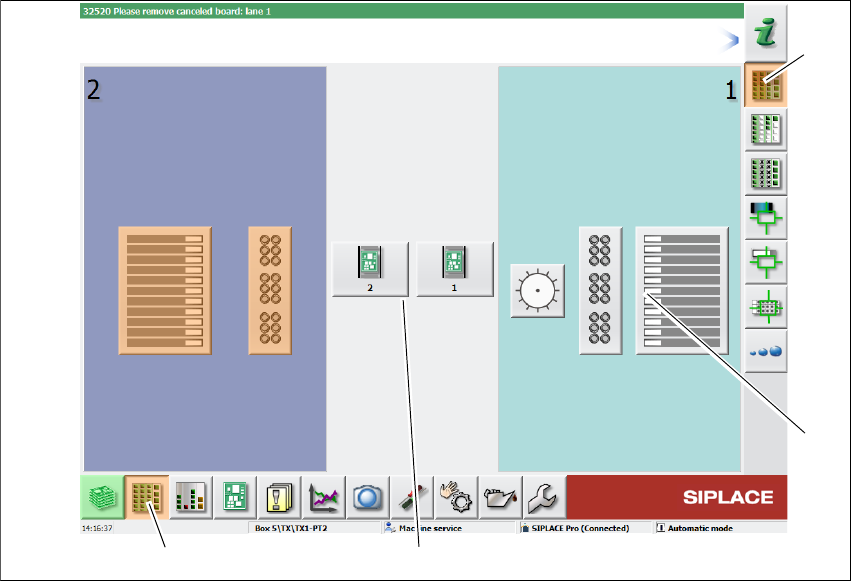

Rys. 5.5 - 3 Pole obsługi na widoku "Moduł podajnikowy, podzespoły i pipety" (na przykładzie SIPLACE SX2)
Legenda
(1) Pasek symboli (przycisk ekranowy "Moduł podajnikowy, podzespoły i pipety")
(2) Pionowy pasek symboli w widoku "Moduł podajnikowy, podzespoły i pipety"
(3) Sekcja przetwarzania z 2 portalami
(4) Przycisk graficzny do wymiany pipet na portalu 2
Kliknąć na przykład na WPC portalu 1 (przycisk 4), aby sprawdzić konfigurację.
Otworzy się następujący widok
(1)
(2)
(3)
(4)
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.5 Interfejs użytkownika
249
5
Rys. 5.5 - 4 Pole obsługi na widoku "WPC" (na przykładzie SIPLACE SX2)
Legenda
(1) Pionowy pasek symboli "WPC"
(2) Przycisk "Poziom wyżej", aby przejść do poprzedniego widoku (tutaj: Widok "Moduł podajni-
kowy, podzespoły i pipety", patrz poprzedni rysunek)
(3) Przyciski graficzne do bezpośredniego przełączania na inny portal
(1)
(2)
(3)
