5 Zadania do wykonania przy automacie Instru kcja eksploatacji SIPLACE serii X S 5.6 Komunikaty o b łę dach i pomoc online Od wersji oprogramowania 713.0 Wydanie 11/2019 254 5.6.2 W y ś wietlanie informacji o wybranym al…
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.6 Komunikaty o błędach i pomoc online
253
5.6.1 Wyświetlanie informacji o aktualnym alarmie
Aby wyświetlić informacje o aktualnym alarmie, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego alarmu, z którego została uru-
chomiona Pomoc.
Po usunięciu alarmu i automatycznym wykryciu usunięcia przez automat, nastąpi automatyczne
skasowanie alarmu w polu stanu.
Jeżeli usunięcie alarmu nie zostanie automatycznie wykryte, alarm można skasować ręcznie z
pola stanu.
W tym celu kliknij symbol Komunikat alarmowy zniknie z pola stanu.
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE serii X S
5.6 Komunikaty o błędach i pomoc online Od wersji oprogramowania 713.0 Wydanie 11/2019
254
5.6.2 Wyświetlanie informacji o wybranym alarmie
Na pasku symboli kliknij przycisk graficzny (1). Nastąpi wyświetlenie listy wszystkich zaist-
niałych alarmów.
Przyciskami z pionowego paska symboli (2) wybrać kategorię błędów.
Kliknąć komunikat na liście alarmów (3), aby wyświetlić szczegółowe informacje.
. 5

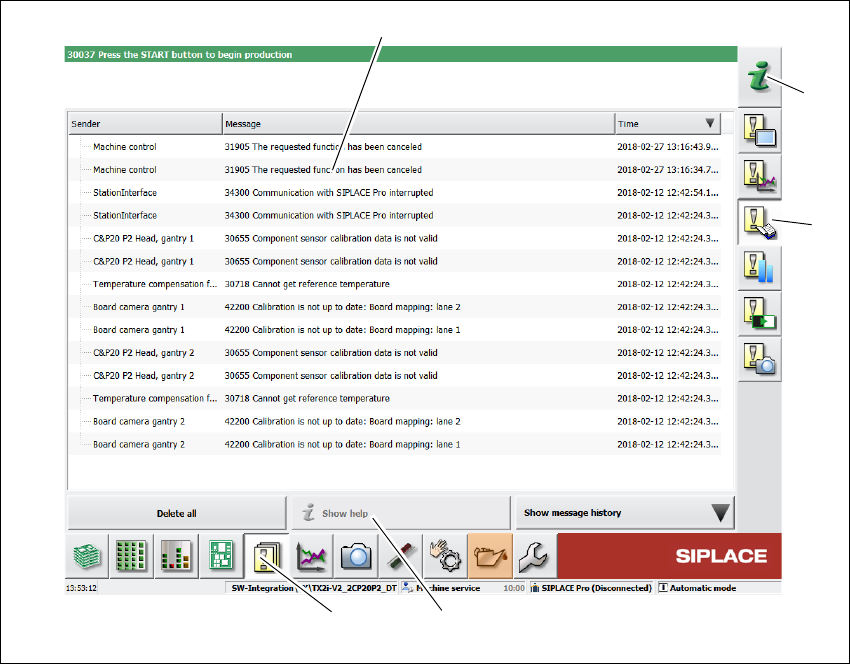

Rys. 5.6 - 2 Przykład: Lista alarmów
Wybierz na liście alarmów alarm, o którym chcesz uzyskać informacje.
Kliknij przycisk graficzny "Wyświetl Pomoc" (4), aby wyświetlić informacje.
Informacje o innym alarmie można wyszukać i wyświetlić za pomocą indeksu systemu Pomocy
(5), podając numer alarmu.
(5)
(2)
(3)
(4)
(1)
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.6 Komunikaty o błędach i pomoc online
255
5.6.3 Znaczenie kolorów w informacjach alarmowych w systemie Pomocy online
5
5.6.4 Pomoc kontekstowa online
Aby wyświetlić informacje o aktualnym widoku, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego widoku, z którego została uru-
chomiona Pomoc. Na podstawie spisu treści, indeksu i funkcji wyszukiwania można otrzymać in-
formacje o całym zakresie pomocy online.
Wyróżnienie tekstu Znaczenie
Czerwony tekst Numer alarmu i komunikat alarmowy
Czarny tekst Potencjalna (potencjalne) przyczyna (przyczyny) alar-
mu
Zielony tekst Instrukcja usunięcia alarmu
Tekst niebieski podkreślony Wywołanie dodatkowych informacji
