5.9 Przeprowadzenie obejścia kontrolnego
5.9.1 Kontrola modułów podajnikowych X
5

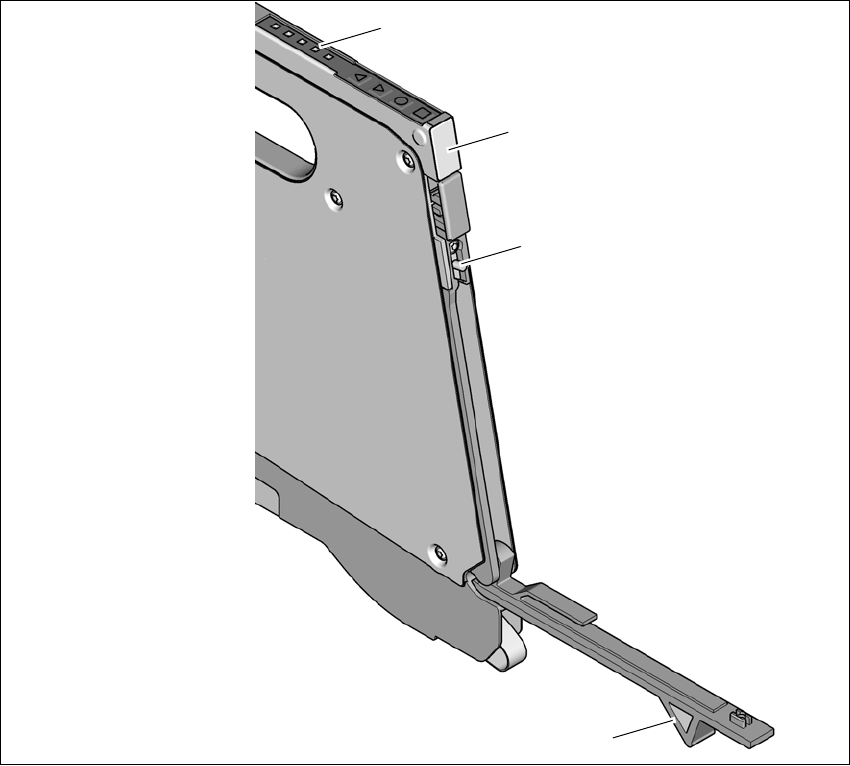

Rys. 5.9 - 1 Kontrola modułów podajnikowych X
(1) klapa
(2) nóż
(3) Wyświetlacz stanu
(1) Wskaźniki LED
5
Sprawdź, czy pojemnik folii modułu podajnika pasa X jest pełny.
W tym celu otwórz klapę (poz. 1). Ściągnąć folię wierzchnią i odciąć nożycami lub zintegro-
wanym nożem (poz. 2).
(1)
(2)
(3)
(4)
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE serii X S
5.9 Przeprowadzenie obejścia kontrolnego Od wersji oprogramowania 713.0 Wydanie 11/2019
264
5
Skontrolować wielokolorowe wskazania stanu (poz. 3 na rys. 5.9 - 1, strona 263).
–Jeżeli świeci w kolorze zielonym, oznacza to, że moduł podajnikowy jest gotowy do
pracy.
–Jeżeli świeci w kolorze pomarańczowym, oznacza to, że jest sygnalizowane ostrzeżenie.
Diody LED świecą odpowiednio.
–Jeżeli wskaźnik stanu świeci w kolorze czerwonym, oznacza to, że wystąpiła nieprawi-
dłowa funkcja. Diody LED świecą odpowiednio.
Zestawienie wskazań diod LED i wskazań stanu w polu obsługi Smart Feeder znajduje
się w rozdziale 5.11.1
, strona 277. 5
Gdy wskaźnik stanu jest wyłączony, może to mieć następujące przyczyny: 5
–Modułu podajnikowego nie ma w aktualnym wyposażeniu.
–Moduł podajnikowy jest uszkodzony.
–Moduł podajnikowy jest wyłączony (np. z powodu spadku ciśnienia powietrza).
5.9.2 Splatanie pasów w odpowiednim czasie
5
OSTROŻNIE
Problemy ze ściągnięciem folii kryjącej!
Zerwanie folii może spowodować problemy ze ściąganiem folii kryjącej.
WSKAZÓWKA
Zbyt późne splatanie pasów
Zbyt późne splatanie pasów prowadzi do dłuższych czasów przestoju
Pasy powinny zostać splecione w odpowiednim momencie, aby moduły podajni-
kowe nie zostały opróżnione.
WSKAZÓWKA
Zbyt wczesne splatanie pasów
Zbyt wczesne splatanie pasów może spowodować przy nawijaniu starego pasa na nową
rolkę, że nowa rolka zostanie przepełniona, pas zsunie się z rolki i zakleszczy. To z kolei
spowoduje błędy w pobieraniu pasa i częstsze przestoje.
Splataj pasy na czas, aby nowe i stare pasy nie zakleszczały się.
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.9 Przeprowadzenie obejścia kontrolnego
265
5.9.3 Kontrola podpór POD
Skontroluj położenie magnetycznych wsporników płytek drukowanych na stole podnośnym:
–Zwróć uwagę, czy wsporniki płytek drukowanych nie kolidują z podzespołami na spodzie
pytek drukowanych.
– Ponadto zwróć uwagę, czy wsporniki pytek drukowanych nie kolidują z policzkami trans-
portera płytek drukowanych.
–Stosować wyłącznie podpory POD, jakie opisano w rozdziale 6.11
, strona 339.
5.9.4 Uchwyt dodatkowej rolki taśmy
5
Rys. 5.9 - 2 Uchwyt dodatkowej rolki taśmy
(1) Uchwyt dodatkowej rolki pasa, nr artykułu 00141217-xx
(2) Zespół do zamocowania uchwytu
5
maks. 60 mm
