5 Zadania do wykonania przy automacie Instru kcja eksploatacji SIPLACE serii X S 5.11 Zwraca ć uwag ę na wskazania na module podajnikowym Od wersji oprogramowania 713.0 Wydanie 11/2019 276 5.1 1 Zwraca ć uwag ę na wskaza…
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.10 Uzbrajanie modułów podajnikowych
275
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnąć folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3 na rys. 5.10 - 5, strona 274).
5
Cofnąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 274), aby opuścić okienko odbiorcze.
Przeprowadzić folię kryjącą przez kołyskę folii kryjącej (poz. 2 na rys. 5.10 - 7) aż do kółek
podbijających folię (poz. 1 na rys. 5.10 - 7
).
5
Rys. 5.10 - 7 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Folia kryjąca
5
W polu obsługi nacisnąć przycisk FOLIA (poz. 3 na rys. 5.10 - 6, strona 274) tak długo, aż
folia kryjąca zostanie naprężona. Kołyska folii kryjącej przechyli się do dołu i zatrzyma silnik
napędowy.
Utnij pas równo na przednim końcu modułu podajnikowego.
5.10.5 Uzbrajanie SIPLACE SmartFeeder w podzespoły elektroniczne
Obsługę i uzbrajanie opisano w Job Guides do SIPLACE SmartFeeder X /Xi.
WSKAZÓWKA
Opuść okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ściąga-
jącą.
(1)
(2)
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE serii X S
5.11 Zwracać uwagę na wskazania na module podajnikowym Od wersji oprogramowania 713.0 Wydanie 11/2019
276
5.11 Zwracać uwagę na wskazania na module podajniko-
wym
5
Rys. 5.11 - 1 SIPLACE SmartFeeder X
(1) Pole obsługi - wskazania LED
(2) Wyświetlacz stanu
(2)
(1)
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.11 Zwracać uwagę na wskazania na module podajnikowym
277
5.11.1 Pole obsługi - wskazania LED
Moduły SIPLACE SmartFeeder wyposażone są w diodowy wskaźnik stanu dla każdej ścieżki i
kontroli w celu sygnalizacji stanów roboczych.
5

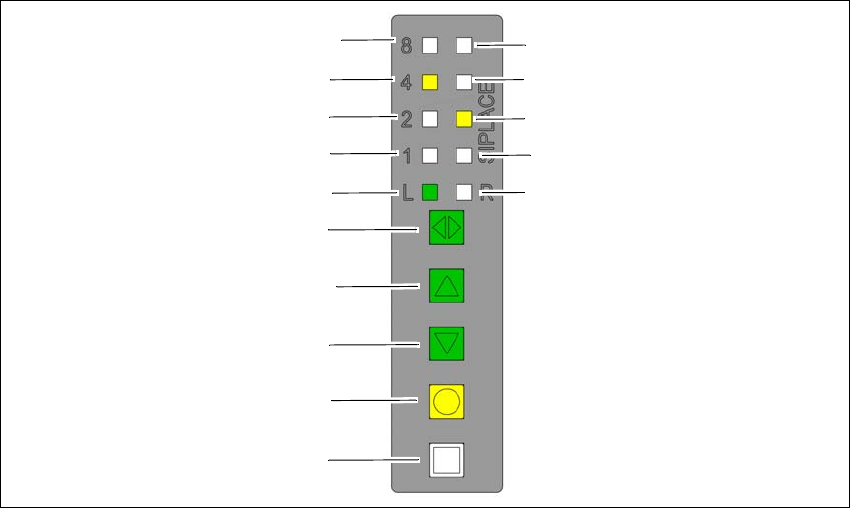

Rys. 5.11 - 2 Przycisk, dioda LED i wskazania stanu: Na przykładzie SIPLACE SmartFeeder 2x8 mm
(1) Przycisk USTAW
(2) Przycisk FOLIA
(3) Przycisk WSTECZ
(4) Przycisk NAPRZÓD
(5) Przycisk zmiany ścieżki pomiędzy stroną prawą i lewą
(6) LED L lewej ścieżki aktywna
(7) LED wielkości kroku 1 mm lewej ścieżki
(8) LED wielkości kroku 2 mm lewej ścieżki
(9) LED wielkości kroku 4 mm lewej ścieżki
(10) LED wielkości kroku 8 mm lewej ścieżki
(11) LED R prawej ścieżki aktywna
(12) LED wielkości kroku 1 mm prawej ścieżki
(13) LED wielkości kroku 2 mm prawej ścieżki
(14) LED wielkości kroku 4 mm prawej ścieżki
(15) LED wielkości kroku 8 mm prawej ścieżki
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
