5 Zadania do wykonania przy automacie Instru kcja eksploatacji SIPLACE serii X S 5.14 Dokowanie i od łą czanie wózka na podzespo ł y Od wersji oprogramowania 713.0 Wydanie 11/2019 282 5.14 Dokowanie i od łą czanie wózka …
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.13 Unikanie błędów ścieżek
281
5.13.3 Układ współrzędnych i kąt pobierania podzespołów
5
Rys. 5.13 - 1 Położenie i kąt pobierania podzespołu
Podzespół
specjalny
Magazynek
prętowy:
Biegunowe
podzespoły
scalone
0402
2220
Anoda musi być skiero-
wana do dodatniej osi
X.
Typ obudowy Pozycja opisywania 0°
Położenie w podajniku
Kąt pobierania/
kąt pipety
Pas:
SOT 23
Magazynek
prętowy:
Pas:
Pas:
SO-IC
DIL-IC
SOT 194
Pas:
Otwory
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE serii X S
5.14 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania 713.0 Wydanie 11/2019
282
5.14 Dokowanie i odłączanie wózka na podzespoły
5.14.1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podze-
społy
Przestrzegaj dodatkowo wskazówek bezpieczeństwa w rozdziale 2.5.10, strona 73.
5
Zadokowanie wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
Na każdym stanowisku (1, 2, 3 i 4) znajduje się przycisk do dokowania i odłączania wózka na po-
dzespoły. Koncepcja bezpieczeństwa wymiany wózka na podzespoły elektroniczne przewiduje,
że operator przyciśnie ten przycisk w danym miejscu montażu modułów automatu, aby zadoko-
wać lub odłączyć wózek na podzespoły elektroniczne.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
przy dokowaniu i odłączaniu wózka na podzespoły istnieje niebezpieczeństwo zmiaż-
dżenia.
Zawsze przystawiać i odstawiać sam wózek na podzespoły.
Przy przystawianiu i odstawianiu wózka na podzespoły należy zwracać uwagę na
to, aby kończyny nie znajdowały się w obszarze przesuwu wózka.
Instrukcja eksploatacji SIPLACE serii X S 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 713.0 Wydanie 11/2019 5.14 Dokowanie i odłączanie wózka na podzespoły
283
5

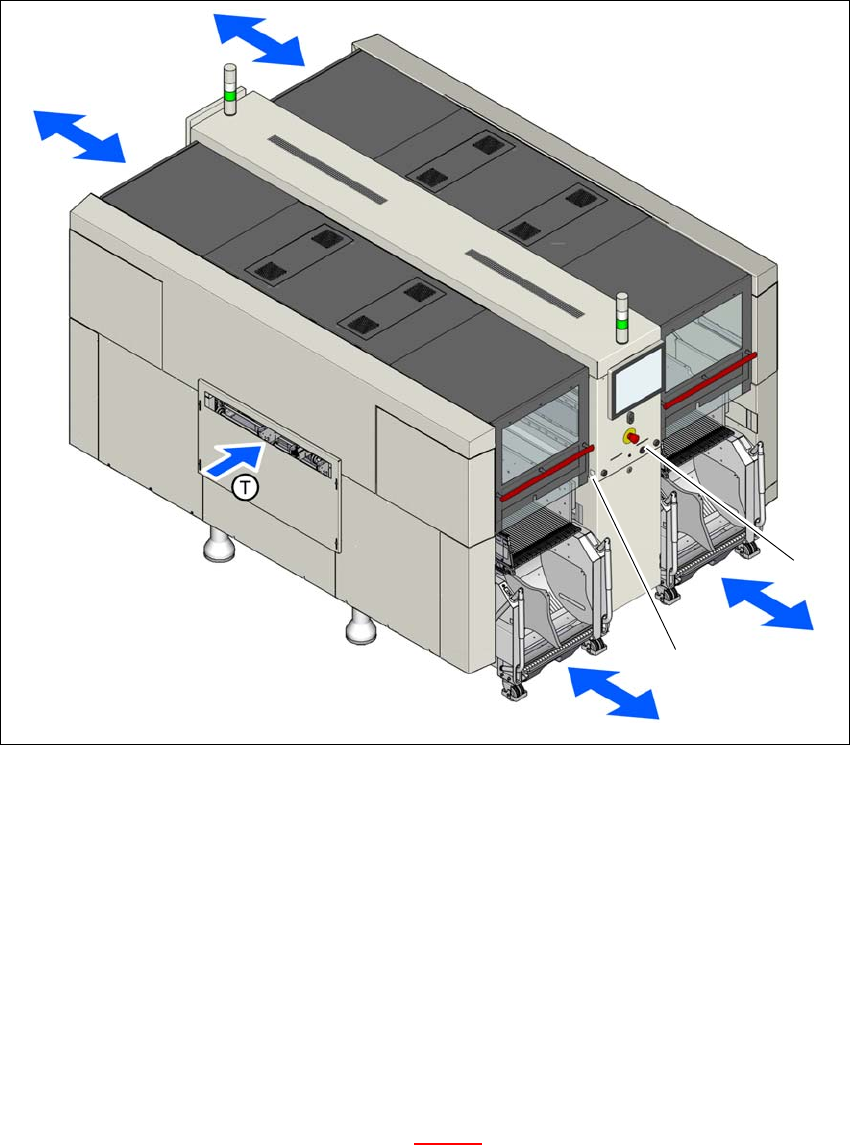

Rys. 5.14 - 1 Wskazówki bezpieczeństwa dotyczące dokowania i odstawiania wózków na podzespoły (przykład
SIPLACE X2 S / X3 S / X4 S)
Zadokowanie wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
(1) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 1
(2) Przycisk do dokowania i odłączania wózka na podzespoły, stanowisko 2
(T) Kierunek transportu płytek drukowanych
5.14.2 Odłączanie wózka na podzespoły
Naciskać przycisk dokowania/odłączania w danym miejscu montażu modułów automatu tak
długo, aż nastąpi odłączenie wózka na podzespoły elektroniczne.
Obróć oba uchwyty w górę (poz. 1 na rys. 5.14 - 2).
(1)
(2)
