Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet 293 6.1.1.5 Przyk ł ad konfiguracji S peedstar dla SIPLACE X4i S – po ł o ż enie sto ł u …
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
292

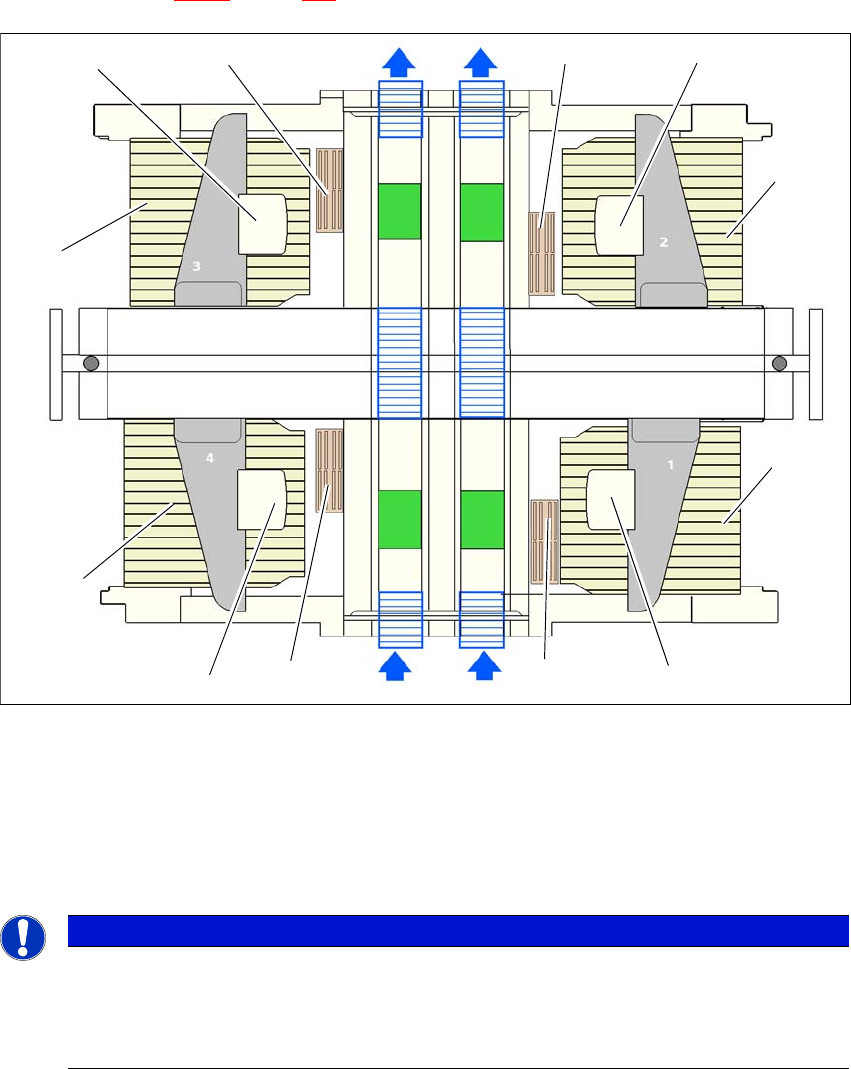

6.1.1.4 Przykład konfiguracji Speedstar dla SIPLACE X4i S – położenie stołu wewnątrz
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 3
, strona 292).
6
Rys. 6.1 - 3 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar (przykład X4i S)
6
6
6
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
(3) Pozycja stołu "wewnątrz"
WSKAZÓWKA
Zatrzymanie automatu montażowego w razie braku magazynków
Obwód bezpieczeństwa wywołuje zatrzymanie w razie braku magazynków lub nieprawi-
dłowo osadzonych magazynków automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet
293

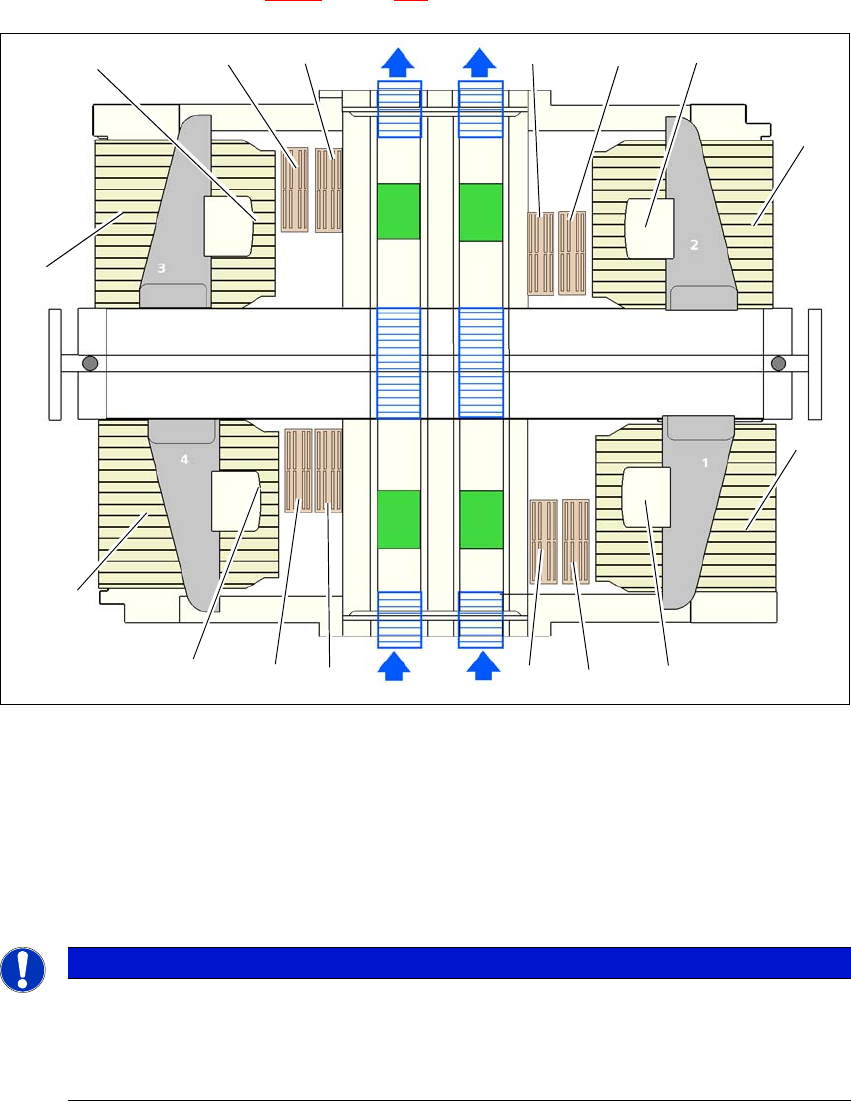

6.1.1.5 Przykład konfiguracji Speedstar dla SIPLACE X4i S – położenie stołu na zewnątrz
Na stanowiskach 1, 2, 3 i 4 można zainstalować po dwa rzędy zmieniaczy pipet do głowicy Spe-
edStar (poz. 1 i poz. 4 na rys. 6.1 - 4
, strona 293).
6
Rys. 6.1 - 4 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar (przykład X4i S)
6
6
6
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
(3) Pozycja stołu "na zewnątrz"
(4) Zmieniacz pipet, drugi rząd (opcjonalny)
WSKAZÓWKA
Zatrzymanie automatu montażowego w razie braku magazynków
Obwód bezpieczeństwa wywołuje zatrzymanie w razie braku magazynków lub nieprawi-
dłowo osadzonych magazynków automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
294

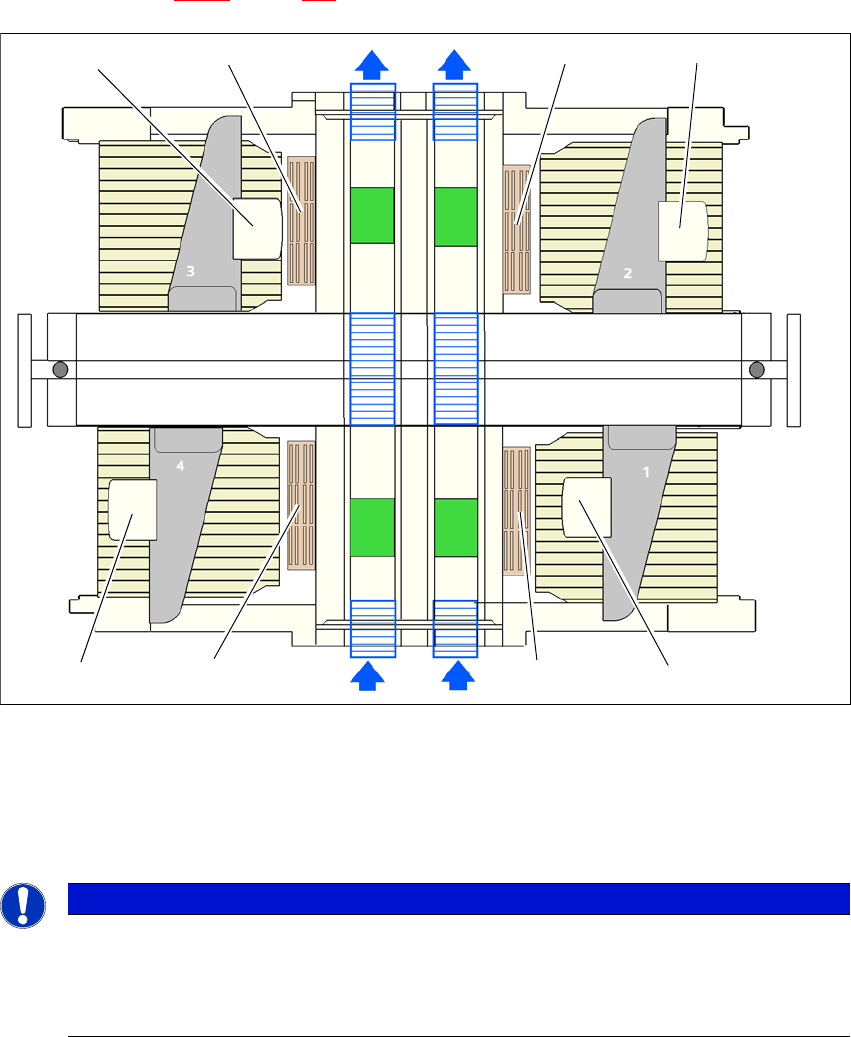

6.1.1.6 Przykład konfiguracji SpeedStar do SIPLACE X4 S
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 5
, strona 294).
6
Rys. 6.1 - 5 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar - przykład konfiguracji (SIPLACE X4 S)
6
6
6
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
WSKAZÓWKA
Zatrzymanie automatu montażowego w razie braku magazynków
Obwód bezpieczeństwa wywołuje zatrzymanie w razie braku magazynków lub nieprawi-
dłowo osadzonych magazynków automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
