6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S 6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019 294 6.1.1.6 Przyk ł ad konfiguracji S peedSt ar do SIPLACE X4 S Na stanowiskach 1, 2, 3 i…
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet
293
6.1.1.5 Przykład konfiguracji Speedstar dla SIPLACE X4i S – położenie stołu na zewnątrz
Na stanowiskach 1, 2, 3 i 4 można zainstalować po dwa rzędy zmieniaczy pipet do głowicy Spe-
edStar (poz. 1 i poz. 4 na rys. 6.1 - 4
, strona 293).
6
Rys. 6.1 - 4 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar (przykład X4i S)
6
6
6
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
(3) Pozycja stołu "na zewnątrz"
(4) Zmieniacz pipet, drugi rząd (opcjonalny)
WSKAZÓWKA
Zatrzymanie automatu montażowego w razie braku magazynków
Obwód bezpieczeństwa wywołuje zatrzymanie w razie braku magazynków lub nieprawi-
dłowo osadzonych magazynków automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
294
6.1.1.6 Przykład konfiguracji SpeedStar do SIPLACE X4 S
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 5
, strona 294).
6
Rys. 6.1 - 5 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar - przykład konfiguracji (SIPLACE X4 S)
6
6
6
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
WSKAZÓWKA
Zatrzymanie automatu montażowego w razie braku magazynków
Obwód bezpieczeństwa wywołuje zatrzymanie w razie braku magazynków lub nieprawi-
dłowo osadzonych magazynków automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet
295
6.1.1.7 Zmieniacz pipet "Drugi rząd" do głowicy SIPLACE SpeedStar
Opcja „Zmieniacz pipet – drugi rząd” umożliwia dodatkowy rząd zmieniacza pipet do głowicy
SIPLACE SpeedStar C&P20 P / C&P20 P2. Pakiet doposażeniowy zawiera zmieniacz pipet i ze-
staw montażowy.
6.1.2 Zmieniacz pipet do SIPLACE MultiStar CPP
6.1.2.1 Zmieniacz pipet z 4 magazynkami
Nr kat. 03103649-xx Zmieniacz pipet konstrukcja podstawowa CP/wszystkie - krótki
Nr kat. 03066107-xx Magazynek pipet 20xx z 20 garażami
Nr kat. 03065782-xx Magazynek pipet 28xx z 20 garażami
6

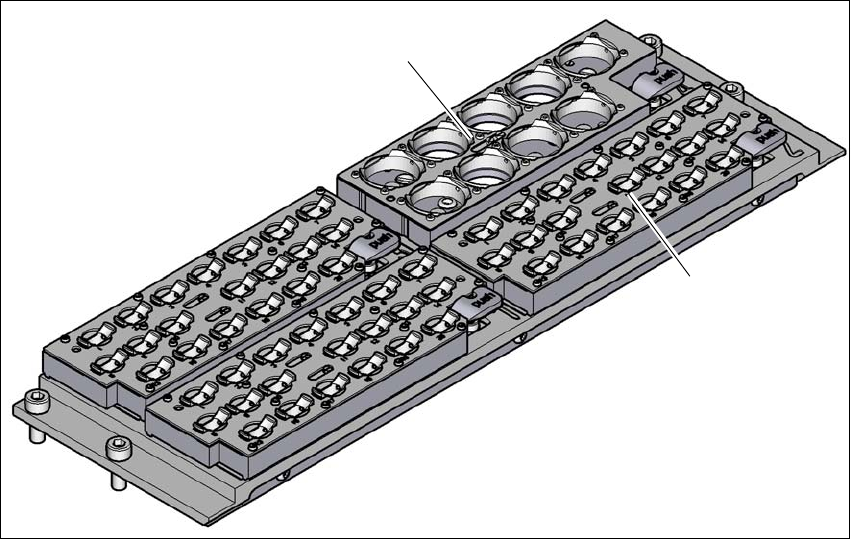

Rys. 6.1 - 6 Zmieniacz pipet do SIPLACE MultiStar CPP z 4 magazynkami
(1) Magazynek pipet do pipet 20xx
(2) Magazynek pipet do pipet 28xx
(1)
(2)
