Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet 301 6.1.2.7 Przyk ł ad konfiguracji CPP dla SIPLACE X4 S Na stanowiskach 1, 2, 3 i 4 mo ż…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
300
6.1.2.6 Przykład konfiguracji CPP dla SIPLACE X4i S
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy CPP (poz.
1 na rys. 6.1 - 10
, strona 300).
6

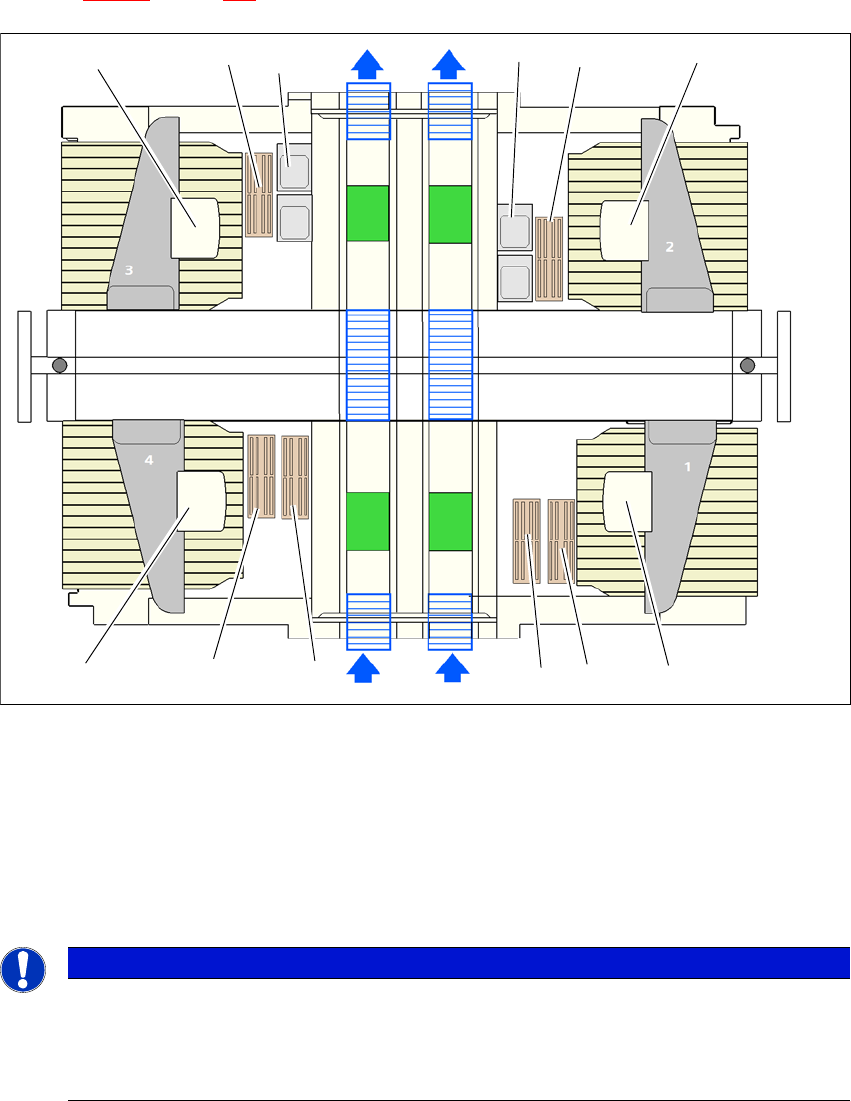

Rys. 6.1 - 10 Położenie zmieniacza pipet do SIPLACE MultiStar CPP – przykład konfiguracji SIPLACE X4i S
6
6
(1) Zmieniacz pipet
(2) SIPLACE MultiStar CPP
(3) Kamery stacjonarne
(4) Zmieniacz pipet, drugi rząd (opcjonalny)
WSKAZÓWKA
Zatrzymanie automatu montażowego w razie braku magazynków
Obwód bezpieczeństwa wywołuje zatrzymanie w razie braku magazynków lub nieprawi-
dłowo osadzonych magazynków automatu.
Obłóż wszystkie stanowiska magazynków.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet
301
6.1.2.7 Przykład konfiguracji CPP dla SIPLACE X4 S
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy CPP (poz.
1 na rys. 6.1 - 11
, strona 301).
6

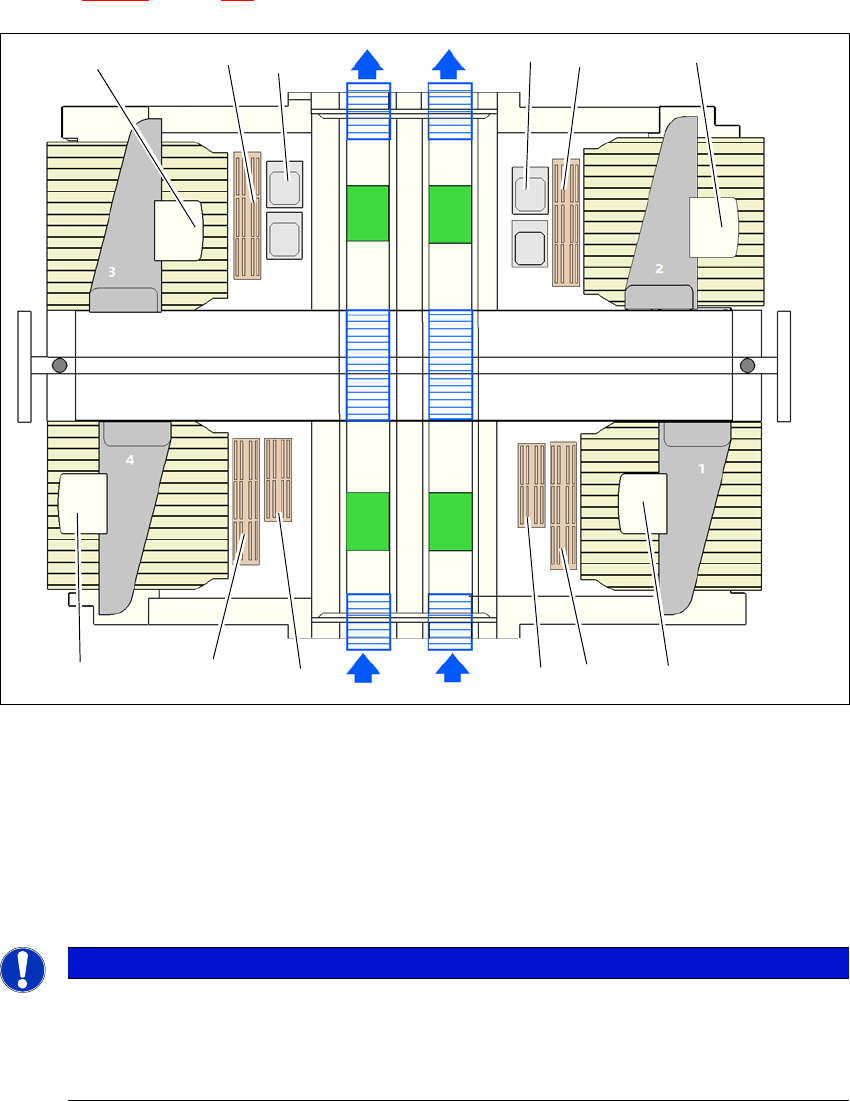

Rys. 6.1 - 11 Położenie zmieniacza pipet do SIPLACE MultiStar CPP – przykład konfiguracji SIPLACE X4 S
6
6
(1) Zmieniacz pipet
(2) SIPLACE MultiStar CPP
(3) Kamery stacjonarne
(4) Zmieniacz pipet, drugi rząd (opcjonalny)
WSKAZÓWKA
Zatrzymanie automatu montażowego w razie braku magazynków
Obwód bezpieczeństwa wywołuje zatrzymanie w razie braku magazynków lub nieprawi-
dłowo osadzonych magazynków automatu.
Obłóż wszystkie stanowiska magazynków.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
302
6.1.2.8 Zmieniacz pipet „Drugi rząd” do SIPLACE MultiStar CPP
Opcja „Zmieniacz pipet drugi rząd” umożliwia dodatkowy rząd zmieniacza pipet do głowicy
SIPLACE MultiStar CPP.
Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw montażowy.
6.1.3 Montaż zmieniacza pipet C&P20 P / C&P20 P2 / CPP
Zmieniacze pipet są zamocowane do zespołu wciągowego wózka na podzespoły.
Zmieniacze pipet należy ustawić tak, aby skośny bok był skierowany do zespołu wciągowego
wózka na podzespoły.
6
6.1.3.1 Wskazówki dotyczące obsługi
Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
6
Otwórz płytkę ryglującą i włóż pipety do garaży.
Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
6
6
Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z ma-
gazynkiem pipet przewidzianym dla danej głowicy montażowej.
WSKAZÓWKA
6
Napełniać magazynki poza maszyną i wymieniać zawsze tylko kompletne maga-
zynki.
OSTROŻNIE
Napełnianie magazynków!
Magazynki napełnij dopiero wtedy, gdy wszystkie znajdujące się na głowicy Col-
lect&Place pipety, zostaną odłożone do swoich magazynków.
WSKAZÓWKA
Niebezpieczeństwo zakleszczenia!
Jeżeli podzespoły spadają na magazynki, istnieje niebezpieczeństwo zakleszczenia pły-
ty blokującej.
Unikaj upadania podzespołów na magazynki.
Dlatego regularnie czyść magazynki i wolne stanowiska.
