6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
306
6.1.4 Zmieniacz pipet do głowicy SIPLACE TwinStar
Nr kat. 03005191-xx Magazynek na 2 pipety
Nr kat. 03001807-xx Magazynek na 1 pipetę
6
Rys. 6.1 - 14 Zmieniacz pipet do głowicy SIPLACE TwinStar
6.1.4.1 Opis
Ten zmieniacz pipet może pomieścić do 12 magazynków pipet. Do dyspozycji są dwa typy maga-
zynków: magazynki standardowe i magazynki dla pipet specjalnych albo chwytaków. Magazynki
są zamocowane na wspólnej podstawie. Każdy z nich jest ustalony dwoma kołkami walcowymi i
zamocowany dwoma wkrętami z łbem wpuszczanym.
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet
307
6.1.4.2 Dane techniczne
6
Zmieniacz pipet do głowicy SIPLACE TwinStar
Liczba magazynków
Stanowisko 1 i 3 6
Stanowisko 2 i 4 6
maks. 12 magazynków na maks. 24 garaże pipet
maks. 10 magazynków na maks. 20 garaże pipet
Liczba garaży pipet dowolnie konfigurowalne
Konfiguracja standardowa 3 magazynki, każdy z dwoma garażami na pipety
1 magazynek z jednym garażem na pipety
Typy pipet 4 z adapterem
5xx (standard)
9 z adapterem
pipeta specjalna, chwytak
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
308
6.1.4.3 Przykład konfiguracji głowicy TwinStar do SIPLACE X4 S
Na podanych niżej stanowiskach można zainstalować po jednym zmieniaczu pipet do głowicy
TwinStar.
Zmieniacz pipet na stanowisku 1, 3 i 4: 12 magazynków
Zmieniacz pipet na stanowisku 2: 10 magazynków
Daje to łącznie 2 zmieniacze pipet z 22 magazynkami i ogółem 44 garażami pipet.
6

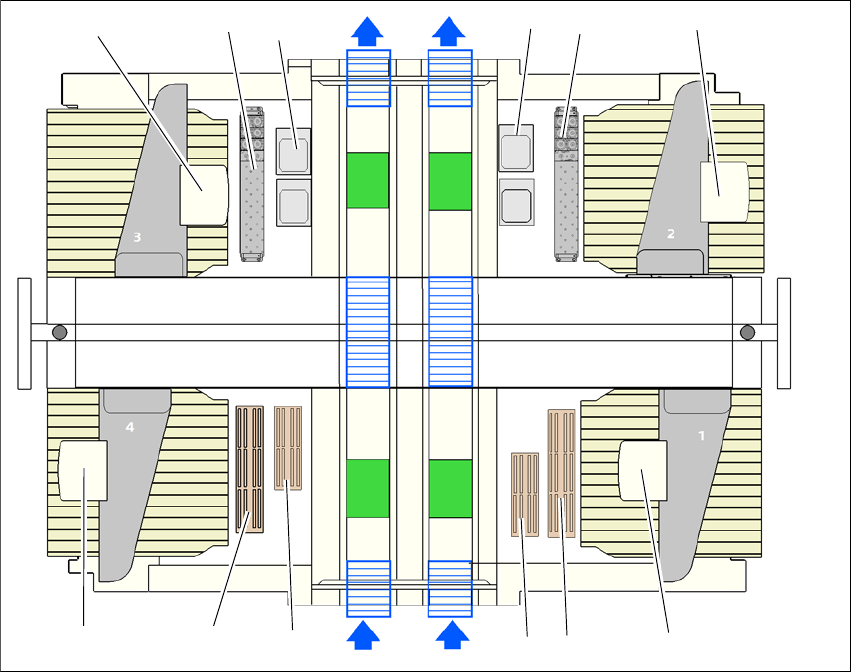

Rys. 6.1 - 15 Położenie zmieniacza pipet do głowicy TwinStar - przykład konfiguracji SIPLACE X4 S
(1) Zmieniacz pipet TwinStar
(2) TwinStar
(3) Kamery stacjonarne
(4) SIPLACE Multistar CPP
(5) Zmieniacz pipet SIPLACE Multistar CPP
(6) Zmieniacz pipet drugi rząd SIPLACE Multistar CPP (opcja)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
