Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet 309 6.1.4.4 Mont a ż Zmieniacz pipet jest zamocowa ny do zespo ł u wci ą gowego wózka na …
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
308
6.1.4.3 Przykład konfiguracji głowicy TwinStar do SIPLACE X4 S
Na podanych niżej stanowiskach można zainstalować po jednym zmieniaczu pipet do głowicy
TwinStar.
Zmieniacz pipet na stanowisku 1, 3 i 4: 12 magazynków
Zmieniacz pipet na stanowisku 2: 10 magazynków
Daje to łącznie 2 zmieniacze pipet z 22 magazynkami i ogółem 44 garażami pipet.
6
Rys. 6.1 - 15 Położenie zmieniacza pipet do głowicy TwinStar - przykład konfiguracji SIPLACE X4 S
(1) Zmieniacz pipet TwinStar
(2) TwinStar
(3) Kamery stacjonarne
(4) SIPLACE Multistar CPP
(5) Zmieniacz pipet SIPLACE Multistar CPP
(6) Zmieniacz pipet drugi rząd SIPLACE Multistar CPP (opcja)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.1 Zmieniacz pipet
309
6.1.4.4 Montaż
Zmieniacz pipet jest zamocowany do zespołu wciągowego wózka na podzespoły .
6

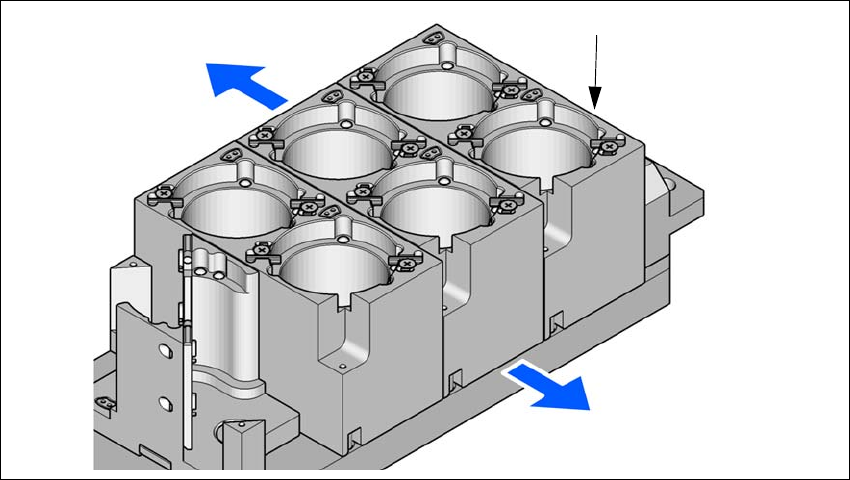

Rys. 6.1 - 16 Pozycja montażowa
(1) Otwór znacznikowy
(2) Strona operatora
(3) Strzałka wskazuje kierunek transportu płytek drukowanych
6
Ustaw zmieniacz pipet tak, aby otwór znacznikowy (poz. 1) był widziany przez operatora po
lewej stronie.
6.1.4.5 Pipety specjalne
Automaty montażowe SIPLACE montują podzespoły elektroniczne zgodnie ze standardowym
spektrum SMT.
Firma ASM stale rozwija specjalne pipety.
Pipety specjalne są dostępne do wszystkich głowic uzbrajających, aby umożliwić wykonywanie
zleceń uzbrajania z maksymalną prędkością, precyzją i elastycznością. Zastosowanie automa-
tycznych zmieniaczy pipet skraca czas przezbrajania niezbędnego przy zmianie produktu.
W sprawie wykonania magazynków specjalnych i chwytaków również należy się zwracać do firmy
ASM.
(1)
(2)
(3)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.1 Zmieniacz pipet Od wersji oprogramowania 713.0 Wydanie 11/2019
310
6.1.4.6 Pojemnik zrzutowy podzespołów do głowicy SIPLACE TwinStar
Do głowicy SIPLACE TwinStar można zainstalować pojemnik zrzutowy na podzespoły. Jest on
umieszczony obok kamery stacjonarnej.
6
Rys. 6.1 - 17 Pojemnik zrzutowy podzespołów do głowicy SIPLACE TwinStar
