6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.4 Matrix Tray Changer Od wersji oprogramowania 713.0 Wydanie 11/2019
318
6.4.5 Wymiary automatu SIPLACE X2 S / X3 S / X4 S z MTC
6
Rys. 6.4 - 3 Wymiary automatu SIPLACE X2 S / X3 S / X4 S z Matrix Tray Changer w milimetrach
WSKAZÓWKA 6
Na stanowisku 2 można zamiast wózka na podzespoły przystawić Matrix Tray Changer.
Promień manewrowy R MTC w automacie SIPLACE X2 S / X3 S / X4 S wynosi:
6
Promień manewrowy R pozycja stanowiska 2 750mm
Odległość L1: środek maszyny do krawędzi zewnętrznej
MTC
1938mm
Odległość L2: Środek maszyny względem ściany 2688mm
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.5 Zmieniacz Waffle Pack (WPC5/WPC6)
319
6.5 Zmieniacz Waffle Pack (WPC5/WPC6)
6.5.1 Opis
Zmieniacz Waffle Pack przygotowuje podzespoły w magazynkach powierzchniowych, dzięki
czemu przy zapisywaniu i automatycznej zmianie magazynków powierzchniowych unika się nie-
potrzebnej straty czasu. Nie wymagający dokonywania wyboru, programowalny dostęp do 28 ma-
gazynków powierzchniowych zwiększa ponadto liczbę przygotowanych podzespołów.
Zmieniacz Waffle Pack ma zintegrowane podwozie, dzięki czemu może być łatwo przesuwany na
inne stanowiska. Jest on zaprojektowany na wysokość odpowiadającą wysokości przenośnika
płytek drukowanych w automacie, jednak można ją łatwo dostosować do wysokości przenośnika
900, 930 i 950 mm. Na pozostającym stanowisku należy zamontować stół na podzespoły.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.5 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania 713.0 Wydanie 11/2019
320
6.5.2 Przegląd
Funkcjonalność i dane techniczne zmieniacza WPC5 są w dużym stopniu identyczne z tymi, które
odnoszą się do zmieniacza WPC6. Zmieniacz WPC6 posiada dodatkowo moduł Non Stop.
Nr kat. 00119827-xx WPC5
Nr kat. 00119828-xx WPC6
6

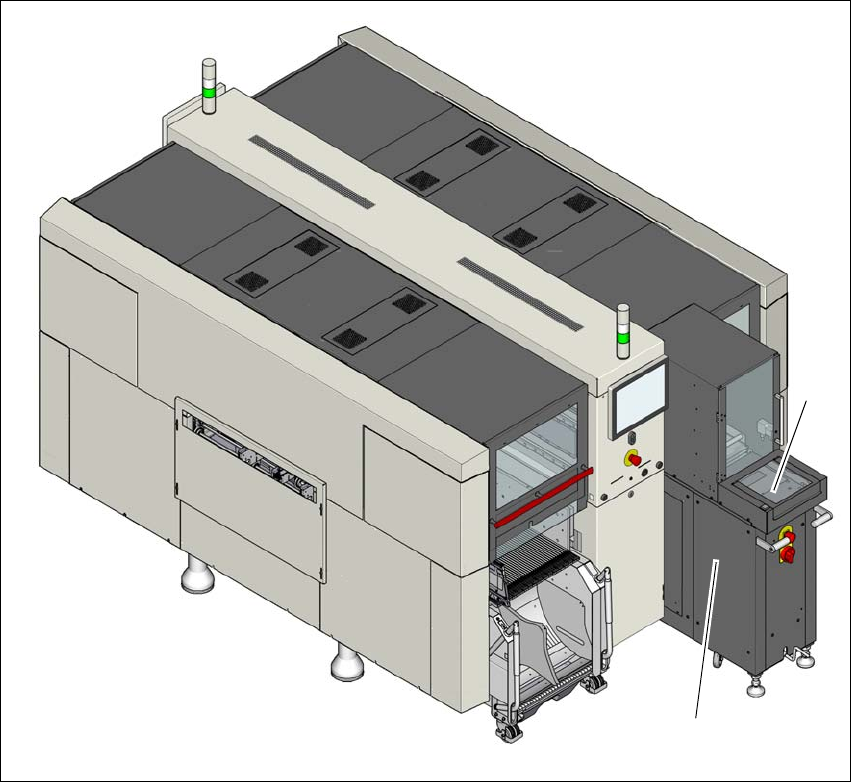

Rys. 6.5 - 1 WPC6 na automacie SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Moduł Non Stop (tylko WPC6)
(1)
(2)
