6.5.9 Elementy obsługowe
6

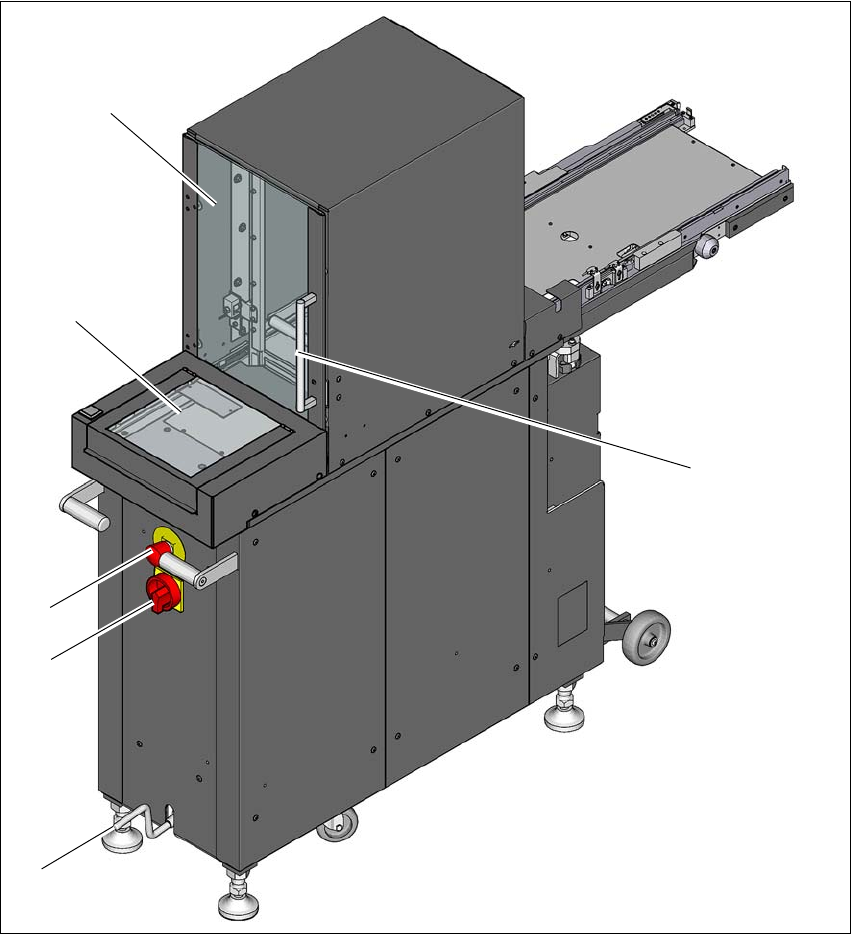

Rys. 6.5 - 4 WPC - Elementy obsługowe
(1) Przycisk ZATRZYMANIA AWARYJNEGO
(2) Wyłącznik główny
(3) Korba do podnoszenia lub opuszczania podwozia
(4) Drzwi ochronne
(5) Zasobnik magazynków
(6) Moduł Non Stop (tylko WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.5 Zmieniacz Waffle Pack (WPC5/WPC6)
327
6.5.9.1 Urządzenia zabezpieczające
Przycisk ZATRZYMANIA AWARYJNEGO 6
Po naciśnięciu przycisku zatrzymania awaryjnego następuje natychmiastowe zatrzymanie całej
linii, tzn. automatu SIPLACE i zmieniaczy Waffle Pack. Po odblokowaniu przycisku zatrzymania
awaryjnego uruchomienie całej linii następuje po naciśnięciu przycisku uruchamiającego auto-
matu SIPLACE. Następnie można kontynuować lub przerwać montaż płytek.
6
Drzwi ochronne 6
Po otwarciu drzwi ochronnych zatrzymywana jest oś suwu i oś doprowadzająca zmieniacza Waf-
fle Pack. Przy zamknięciu drzwi ochronnych zmieniacz Waffle Pack kontynuuje wykonywanie
pracy.
6
Moduł Non Stop (tylko WPC6) 6
Przez klapę modułu Non Stop można w trakcie pracy uzupełnić magazynki powierzchniowe lub je
wysunąć, bez konieczności zatrzymania automatu SIPLACE. Przycisk obsługowy sygnalizuje,
czy magazynek powierzchniowy znajduje się w module Non Stop, czy moduł Non Stop jest pusty
bądź czy magazynek powierzchniowy jest właśnie przesuwany.
6
WSKAZÓWKA
Zwracać przy tym uwagę na ewentualnie nie do końca wykonane płytki.
OSTROŻNIE
Nie otwierać drzwi zmieniacza Waffle Pack, podczas gdy odbierany jest podzespół
ze zmieniacza Waffle Pack.
OSTROŻNIE
Wywołanie ZATRZYMANIA AWARYJNEGO poprzez otwarcie klapy!
Jeżeli przycisk obsługowy miga, magazynek powierzchniowy jest przesuwany w module
Non Stop i działanie jeszcze nie jest zakończone. Jeżeli klapa zostanie otwarta, podczas
gdy miga przycisk obsługowy, zostaje wywołane ZATRZYMANIE AWARYJNE.
Aby otworzyć klapę, należy poczekać, aż przestanie migać przycisk obsługowy.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.6 SIPLACE JTF-S/JTF-M Od wersji oprogramowania 713.0 Wydanie 11/2019
328
6.6 SIPLACE JTF-S/JTF-M
Nr kat. 00166670-xx SIPLACE JTF-S
Nr kat. 00166671-xx SIPLACE JTF-M
6.6.1 Opis
SIPLACE JTF-S/JTF-M to automatyczny i szybki zmieniacz do standardowych magazynków po-
wierzchniowych JEDEC. W automatach montażowych SIPLACE serii X S może zamiast wózka
na podzespoły zainstalować SIPLACE JTF-S/JTF-M na nieruchomym stole. SIPLACE JTF-S/
JTF-M obkłada niezmienny obszar śladów na nieruchomym stole. Na wolnych śladach można za-
montować podajnik liniowy, Glue-Feeder lub LDU-X.
SIPLACE JTF-S/JTF-M dostępny jest w dwóch wersjach
– SIPLACE JTF-S
SIPLACE JTF-S magazynuje stos składający się z maks. 30 cienkich lub 20 grubych maga-
zynków powierzchniowych JEDEC i kolejno je udostępnia. Do automatu montażowego
można doprowadzać typ podzespołów o stałym czasie zmiany magazynku powierzchnio-
wego. 6
– SIPLACE JTF-M
SIPLACE JTF-M magazynuje do 18 cienkich lub 14 grubych magazynków powierzchniowych
JEDEC (w zależności od typu magazynku) w wymiennej kasecie i udostępnia je selektywnie.
Do automatu montażowego mogą dzięki temu zostać doprowadzone różne typy podzespo-
łów o zmiennym czasie wymiany magazynku powierzchniowego. 6
6
WSKAZÓWKA
Szczegółowy opis zamieszczony jest w "Instrukcji obsługi JTF-S/JTF-M", wersja niemiec-
ka+angielska [nr art. 00197446-xx].
