Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji Od wersji oprogramowania 713.0 Wydanie 11/2019 6.11 Support Pin 339 6.1 1 Support Pin Nr kat. 001 19680-xx S upport Pin Szerokie p ł ytki drukowane maj ą te…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.10 IPC-HERMES-9852 Od wersji oprogramowania 713.0 Wydanie 11/2019
338
6.9.2.1 Wskazówki bezpieczeństwa
6
6.9.2.2 Dane techniczne
6
6
6.10 IPC-HERMES-9852
IPC-HERMES-9852 to protokół komunikacyjny dla linii SMT i może on zastępować interfejs IPC
SMEMA. Ten protokół umożliwia przesyłanie większej liczby informacji, niż to było dotychczas
możliwe za pośrednictwem interfejsu IPC SMEMA.
Są nimi przykładowo:
– Jednoznaczne ID płytek drukowanych
– Kody kreskowe
–Prędkość transportu,
–Długość i szerokość płytek drukowanych
–Grubość płytek drukowanych
– Wysokość przejazdu
Wszystkie te informacje można przesyłać bez przerywania pracy przez całą linię.
Szczegółowy opis podano w Podręczniku administratora IPC-HERMES-9852, nr katalogowy
[00198615-xx].
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
W razie wymiany głowicy montażowej TwinStar na SIPLACE MultiStar CPP, stacjo-
narną kamerę podzespołów instaluje się w dolnym położeniu.
Wymiary podzespołu 0,5 mm x 0,5 mm do 55 mm x 45 mm
Gama podzespołów 0402, MELF, SO, PLCC, QFP, kondensatory elektrolityczne,
BGA
Min. raster nóżek 0,3mm
Min. szerokość nóżek 0,15mm
Min. raster kulek 0,35mm
Min. średnica kulek 0,2 mm
Pole widzenia 65 mmx50 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.11 Support Pin
339
6.11 Support Pin
Nr kat. 00119680-xx Support Pin
Szerokie płytki drukowane mają tendencję do uginania się podczas uzbrajania, co może spowo-
dować, że podzespoły nie będą montowane z wymaganą dokładnością. Także mocno wybrzu-
szone płytki drukowane mają wpływ na dokładność uzbrajania. Problem ten można łatwo usunąć
przez umieszczenie Support Pins na stole podnośnym.
6
Rys. 6.11 - 1 Support Pin
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.12 Smart Pin Support Od wersji oprogramowania 713.0 Wydanie 11/2019
340
6.12 Smart Pin Support
Nr kat. 00119999-xx Smart Pin Support, X3 S
Nr kat. 00119993-xx Smart Pin Support, X4 S
Nr kat. 00119994-xx Smart Pin Support, X4i S
Szerokie płytki drukowane mają tendencję do uginania się podczas uzbrajania, co może spowo-
dować, że podzespoły nie będą montowane z wymaganą dokładnością. Także mocno wybrzu-
szone płytki drukowane mają wpływ na dokładność uzbrajania. Problem ten można łatwo usunąć
przez umieszczenie Support Pins na stole podnośnym. Za pomocą opcji Smart Pin Support Sup-
port Pins zostają automatycznie ustawione na stole podnośnym. Służy do tego zespół chwytaka,
pobierający Support Pins ze specjalnego magazynka i ustawiający je w wymaganym położeniu.
6

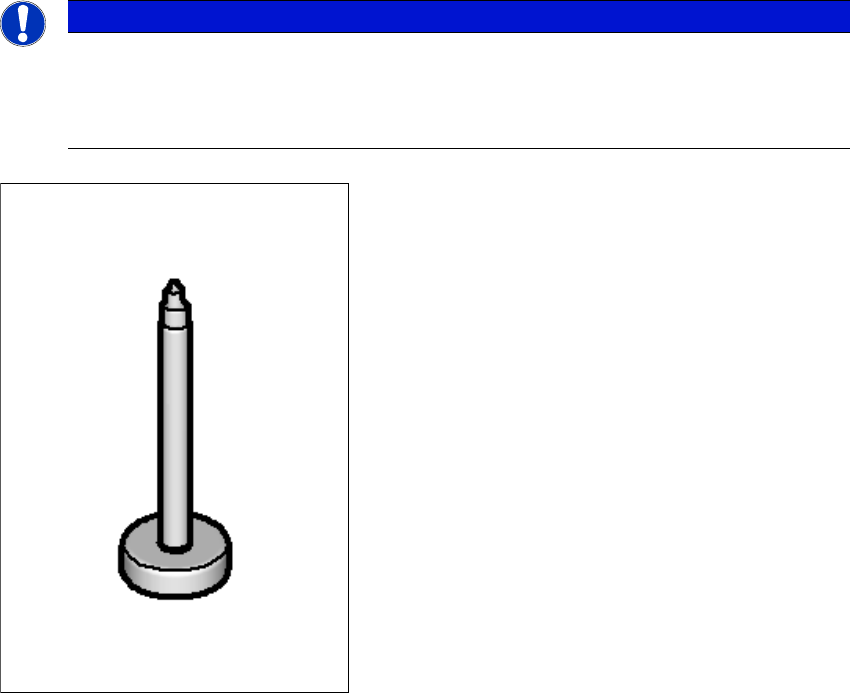

Rys. 6.12 - 1 Support Pin
WSKAZÓWKA
Zmniejszanie zakresu przesuwu
Opcję Smart Pin Support można skonfigurować dla automatu SIPLACE X3 S / X4 S.
Dzięki opcji Smart Pin Support zmniejsza się zakresu przesuwu portalu 1 i 3 w obu ob-
szarach montażu o 36 mm dla każdego portalu.
