Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji Od wersji oprogramowania 713.0 Wydanie 11/2019 6.13 Opcja d ł ugich p ł ytek drukowanych (LBO) 343 6.13 Opcja d ł ugich p ł ytek drukowanych (LBO) Nr kat. 5…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.12 Smart Pin Support Od wersji oprogramowania 713.0 Wydanie 11/2019
342
6

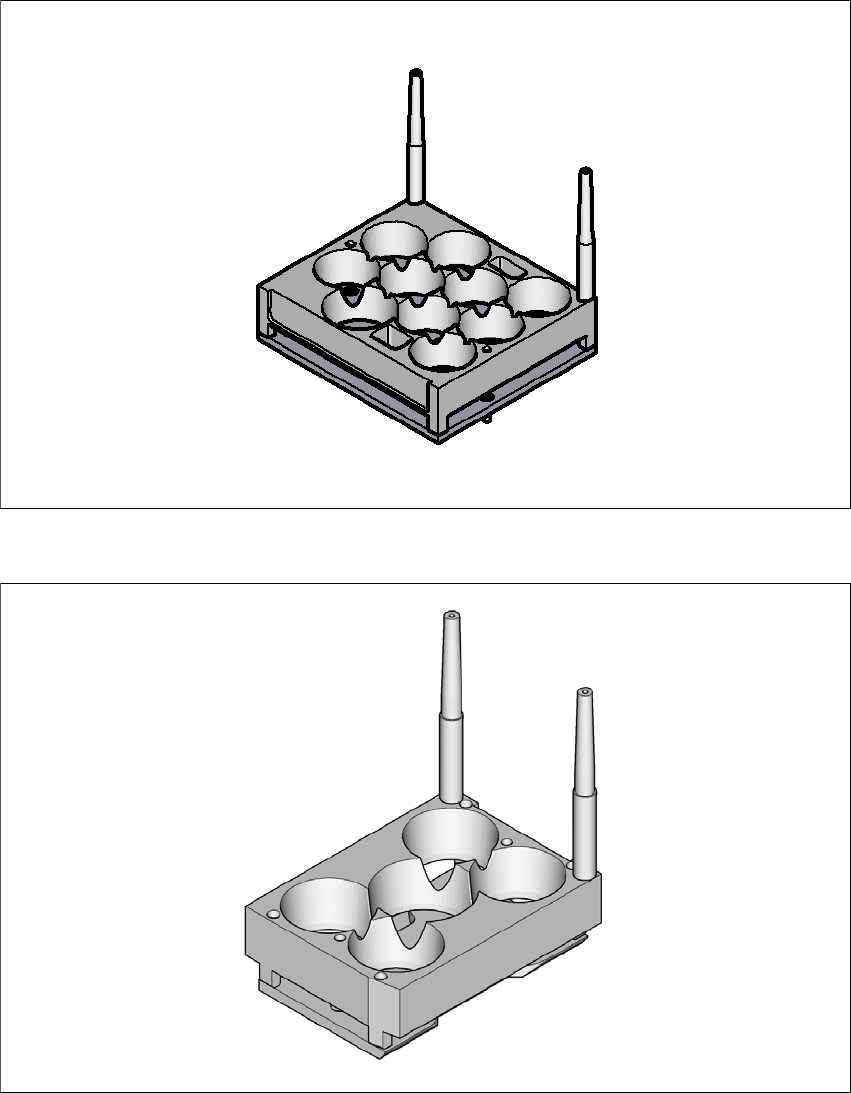

Rys. 6.12 - 3 Smart Pin Support - typ magazynka Q10
6
Rys. 6.12 - 4 Smart Pin Support - typ magazynka W5
Instrukcja eksploatacji SIPLACE serii X S 6 Rozszerzenia stacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 6.13 Opcja długich płytek drukowanych (LBO)
343
6.13 Opcja długich płytek drukowanych (LBO)
Nr kat. 519874-xx Seria X S, licencja LBO
Opcja "Długie płytki drukowane" umożliwia wykonanie płytek drukowanych wykraczających poza
długość podaną w specyfikacji.
6
WSKAZÓWKA
Funkcja tej opcji jest uzależniona od geometrii płyty drukowanej.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE serii X S
6.14 Ekran LCD z klawiaturą Od wersji oprogramowania 713.0 Wydanie 11/2019
344
6.14 Ekran LCD z klawiaturą
Zamiast standardowego ekranu Multi-Touch, w obu panelach obsługi SIPLACE serii X S można
zainstalować ekran LCD 15˝ z klawiaturą.
6
Rys. 6.14 - 1 Ekran LCD z klawiaturą
(1) Ekran LCD
(2) Klawiatura
6
OSTROŻNIE
Niebezpieczeństwo uderzenia o ekran z klawiaturą!
Podczas wykonywania prac przy wózku na podzespoły istnieje zagrożenie uderzeniem
o ekran z klawiaturą.
Obrócić ekran z klawiaturą całkowicie w bok.
Zwracać uwagę na to, aby nie wkładać głowy pod ekran z klawiaturą.
(1)
(2)
