Instrukcja eksploatacji SIPL ACE serii X S 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 713.0 Wydanie 11/2019 2.1 Wskazówki bezpiecze ń stwa 39  W trakcie obs ł ugi prowadnicy magn etycznej nale ż y zawsze n…

2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S

2.1 Wskazówki bezpieczeństwa Od wersji oprogramowania 713.0 Wydanie 11/2019

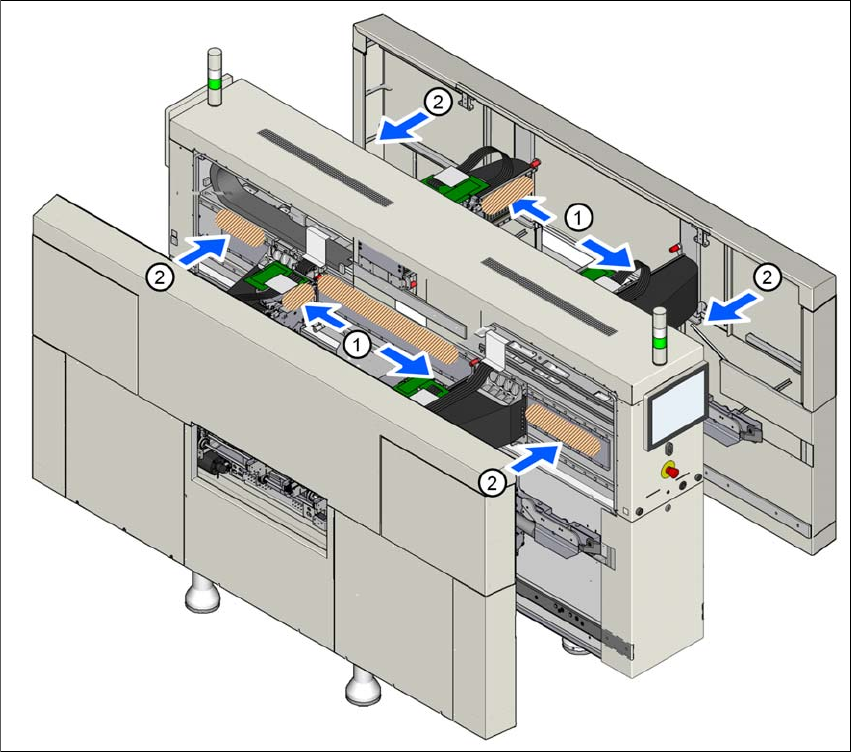

Rys. 2.1 - 1 Położenie magnesów stałych do napędów liniowych (przykład SIPLACE X4i S)

(1) magnesy stałe do silników liniowych X

(2) magnesy stałe do silników liniowych Y

Przestrzegaj poniższych wskazówek podczas prac przy magnesach stałych:

 Osoby posiadające aktywne implanty (np. rozruszniki serca) lub inne protezy ferromagne-

tyczne nie wolno pracować przy tych urządzeniach ani zbliżać się do nich. Zachowaj bez-

pieczną odległość od silnika liniowego!

 Ze względu na duże siły przyciągania magnetycznego w bezpośredniej bliskości prowadnicy

magnetycznej oraz ruchomej części pierwotnej konieczne jest przestrzeganie szczególnych

środków ostrożności. Nie wolno zbliżać ciężkich przedmiotów ze stali lub żelaza ręcznie do

prowadnicy magnetycznej. Ponieważ magnetyczne siły przyciągania są niewidoczne, ich

działanie w pobliżu prowadnicy magnetycznego jest przeważnie niedoceniane. Siła przycią-

gania magnetycznego może zadziałać nagle. W pobliżu obiektów ferromagnetycznych (ze

stali lub żelaza) podobnej wielkości jak prowadnica magnetyczna może ona wzrastać do

wielu tysięcy niutonów.

Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji

Od wersji oprogramowania 713.0 Wydanie 11/2019 2.1 Wskazówki bezpieczeństwa

 W trakcie obsługi prowadnicy magnetycznej należy zawsze nosić odpowiednią odzież robo-

czą i ochronną (np. rękawice, obuwie, itd.).

 Prace montażowe i inne zadania przy wymianie przenośnika magnetycznego mogą być wy-

konywane tylko przez odpowiednio przeszkolonych techników firmy SIPLACE.

 Na wszelki wypadek należy mieć zawsze w pogotowiu co najmniej dwa kliny (ok. 10° do 15°)

z masywnego, niemagnetycznego materiału (np. aluminium) oraz niemagnetyczny młotek

(ok. 2 do 3 kg). Narzędzia te mogą być potrzebne w sytuacji awaryjnej, aby oddzielić od pro-

wadnicy magnetycznej przywarte do niej magnetycznie części i w razie potrzeby uwolnić za-

ciśnięte kończyny (palce, dłonie, stopy). Nie wolno układać zespołu cewkowego silnika z

rdzeniem stalowym bezpośrednio na prowadnicy magnetycznej.

 Silne pola magnetyczne mogą spowodować uszkodzenie lub zniszczenie elektronicznych

urządzeń i przyrządów pomiarowych. Nie kłaść urządzeń, zawierających elementy magne-

tyczne, w pobliżu komputerów, ekranów lub magnetycznych nośników danych (np. twardych

dysków, kart kredytowych, taśm audio lub wideo itd.)

 Zawsze zachowuj między prowadnicami magnetycznymi lub między prowadnicą magne-

tyczną i inną powierzchnią magnetyczną odstęp co najmniej 45 cm.

 Magnesy powinny być usuwane zgodnie z przepisami. W zakres usuwania zgodnego z prze-

pisami wchodzi całkowite rozmagnesowanie magnesów trwałych.

2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S

2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 713.0 Wydanie 11/2019

2.2 Tabliczki ostrzegawcze

Na poniższych ilustracjach widoczny jest automat SIPLACE X4 S.

W przypadku modelu SIPLACE X4i S / X2 S / X3 S / położenie tabliczek ostrzegawczych jest iden-

tyczne.

OSTRZEŻENIE

Uszkodzenia na tabliczkach ostrzegawczych!

Tabliczki ostrzegawcze mogą zostać uszkodzone lub zniszczone przez agresywne środ-

ki do czyszczenia lub rozpuszczalniki.

 Do czyszczenia tabliczek ostrzegawczych nie używaj ostro działających środków

czyszczących ani rozpuszczalników.

 Wymieniaj brakujące, uszkodzone lub nieczytelne tabliczki ostrzegawcze.
