Instrukcja eksploatacji SIPL ACE serii X S 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 713.0 Wydani e 11/2019 2.2 Tabliczki ostrzegawcze 49 Rys. 2.2 - 5 T abliczki ostrzegawcz e umieszczone na automacie mont…

2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S

2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 713.0 Wydanie 11/2019

2.2.4 Tabliczki ostrzegawcze na automacie montażowym (tabliczki w wersji dla

Chin)

Rys. 2.2 - 4 Tabliczki ostrzegawcze umieszczone na automacie montażowym – część 1 (na przykładzie SIPLACE X4

S) tabliczki w wersji dla Chin

Poz. M 002, nr katalogowy 03155798-01

Poz. W 204-CN, nr katalogowy 03149290-01

Poz. W 209-CN, nr katalogowy 03149080-01

Poz. W 012, nr katalogowy 03155378-01

Poz. W 004-CN, nr katalogowy 03155348-01

(1) Tabliczka z napisem „Laser”, nr kat. 03155432-01

(T) Kierunek transportu płytek drukowanych

W 204-CN

W 209-CN

M 002

W 204-CN

W 004-CN

W 012

(1)

Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji

Od wersji oprogramowania 713.0 Wydanie 11/2019 2.2 Tabliczki ostrzegawcze

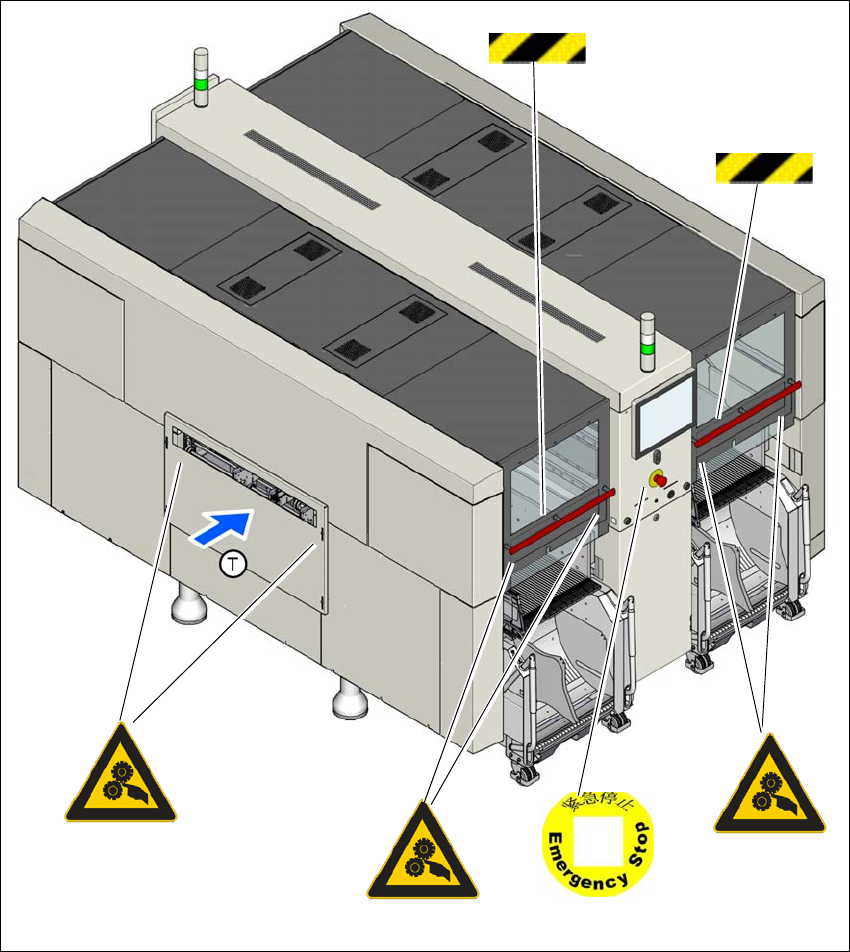

Rys. 2.2 - 5 Tabliczki ostrzegawcze umieszczone na automacie montażowym – część 2 (na przykładzie SIPLACE X4

S z osłoną przed sięgnięciem do wnętrza) tabliczki w wersji dla Chin

Poz. W 204-CN, nr katalogowy 03149290-01

Poz. W 209-CN, nr katalogowy 03149080 -01

(1) Taśmy ostrzegawcze, na dole przy czterech kołpakach ochronnych

(T) Kierunek transportu płytek drukowanych

W 204-CN

W 209-CN

2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S

2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 713.0 Wydanie 11/2019

2.2.5 Tabliczki ostrzegawcze na automacie montażowym (tabliczki w wersji dla

Chin)

Rys. 2.2 - 6 Tabliczki ostrzegawcze na automatach (na przykładzie SIPLACE X4i S) tabliczki w wersji dla Chin

Poz. W 204-CN, nr katalogowy 03149290-01

Poz. W 006, nr katalogowy 03155812-01

(1) Paski ostrzegawcze

(T) Kierunek transportu

Naklejki ostrzegawcze umieszczone są na wewnętrznej stronie metalowej osłony.

W 006

W 204-CN
