Instrukcja eksploatacji SIPL ACE serii X S 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania 713.0 Wydani e 11/2019 2.2 Tabliczki ostrzegawcze 53 2.2.7.1 T abliczka ostrzegawcza W 205 na ze ś lizgu do od p adów t …
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 713.0 Wydanie 11/2019
52
2.2.7 Tabliczka ostrzegawcza W 205 na przyrządzie do odcinania taśmy
2
Rys. 2.2 - 7 Tabliczka ostrzegawcza W 205 na wierzchu przyrządu do odcinania taśmy
Poz. W 205, nr katalogowy 03009344-01
2
2
OSTRZEŻENIE
Niebezpieczeństwo skaleczenia!
Podczas pracy przy urządzeniu do odcinania taśmy istnieje niebezpieczeństwo skale-
czenia przez ostre noże!
Nosić mocne rękawice ochronne podczas prac na urządzeniu do obcinania pasów.
OSTRZEŻENIE
Niebezpieczeństwo obrażeń!
Podczas pracy przy urządzeniu do odcinania taśmy istnieje niebezpieczeństwo obrażeń
spowodowane przewodami pneumatycznymi znajdującymi się pod ciśnieniem.
W celu wykonania prac przy urządzeniu do odcinania taśmy odłączyć automat od
zasilania elektrycznego i pneumatycznego.
Poczekać, aż ciśnienie robocze spadnie do 0 MPa.
W 205
Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 2.2 Tabliczki ostrzegawcze
53
2.2.7.1 Tabliczka ostrzegawcza W 205 na ześlizgu do odpadów taśmy
2

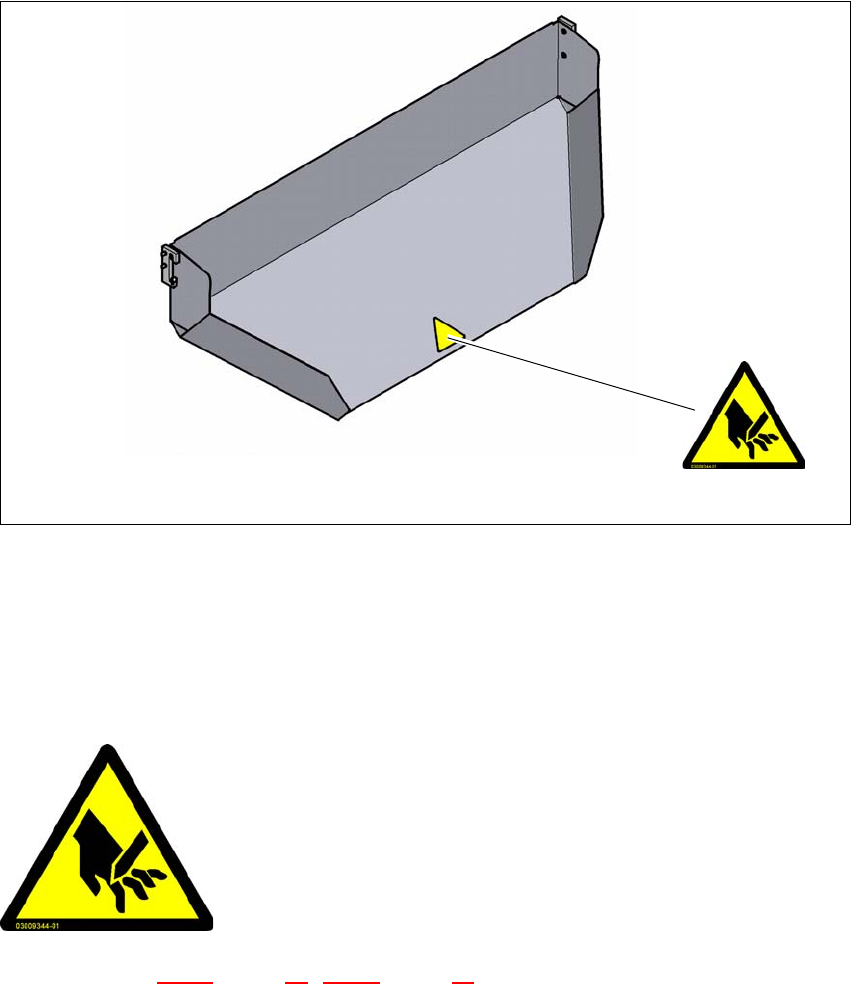

Rys. 2.2 - 8 Tabliczka ostrzegawcza W 205 na ześlizgu do odpadów taśmy
Poz. W 205, nr katalogowy 03009344-01
2.2.7.2 Tabliczka ostrzegawcza W 205
Tabliczki ostrzegawcze na urządzeniu do odcinania taśmy i na ześlizgu do odpadów taśmy.
2
Poz. W 205 na il. 2.2 - 7, strona 52 i 2.2 - 8, strona 53, nr artykułu 03009344-01 (liczba sztuk na
automat: 8)
W 205
2
2
2
2
2
2
2
2
NIEBEZPIECZEŃSTWO UCIĘCIA!
Także po wyłączeniu automatu montażowego istnieje niebezpie-
czeństwo przecięcia
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 713.0 Wydanie 11/2019
54
2.2.8 Tabliczki ostrzegawcze na zasilaniu elektrycznym
2
Poz. W 220 na il. 2.2 - 9, strona 54, nr kat. 03114591-01 (liczba na automat: 4)

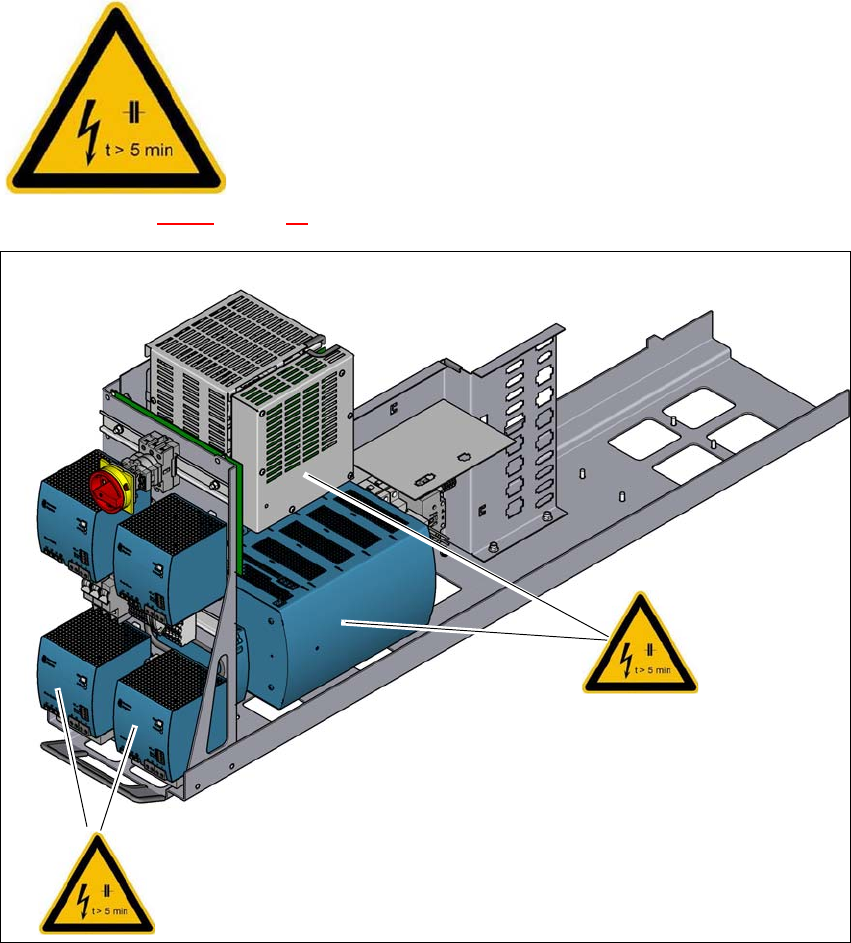

Rys. 2.2 - 9 Tabliczka ostrzegawcza W 220 na module zasilania elektrycznego
– W 220 na baterii kondensatora PCS417
– W 220 na przetworniku AC/DC (160 V DC / 300 V DC) modułu zasilania elektrycznego .
– W 220, na osłonie wyłącznika bezpieczeństwa (CSB)
2
2
NAPIĘCIE SIECIOWE!
Wyłączyć wyłącznik główny, wyjąć wtyk sieciowy i poczekać 5
sekund, aż rozładują się kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
