Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 2.6 Urządzenia zabezpieczające
75
2.6 Urządzenia zabezpieczające
2.6.1 Kołpaki ochronne
Obszar przesuwu portali jest osłonięty czterema ruchomymi kołpakami ochronnymi. Pokrywy i ko-
łpaki ochronne służą jako osłony i zapobiegają dostępowi do wnętrza automatu.
2
2

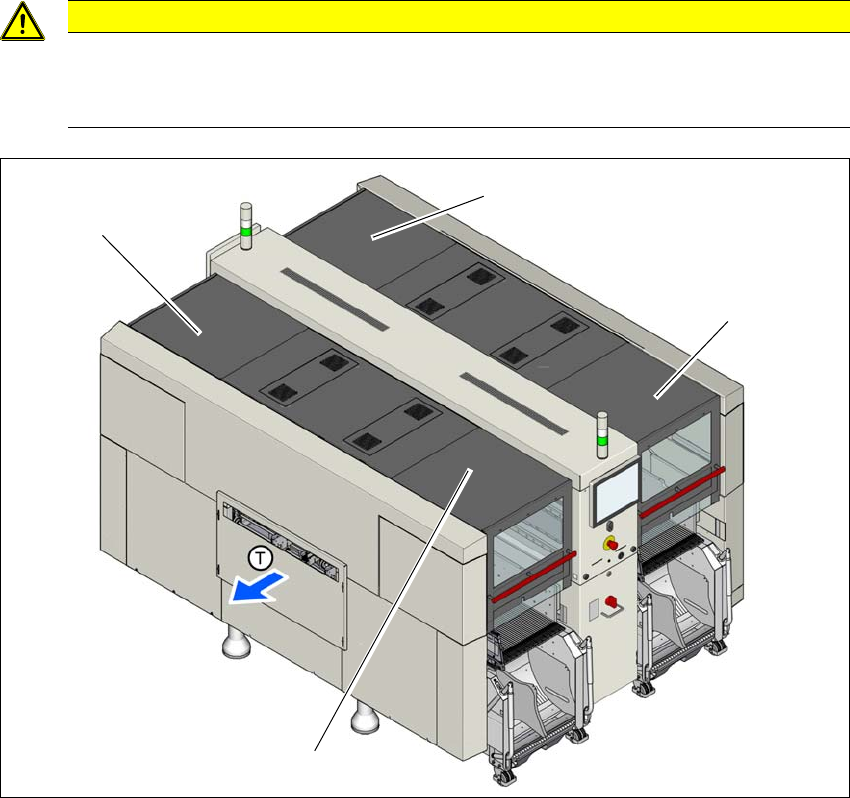

Rys. 2.6 - 1 Kołpaki ochronne (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Kołpak ochronny na stanowisku 1
(2) Kołpak ochronny na stanowisku 2
(3) Kołpak ochronny na stanowisku 3
(4) Kołpak ochronny na stanowisku 4
OSTROŻNIE
Niebezpieczeństwo uszkodzenia!
Pokrywy i kołpaki ochronne mogą zostać uszkodzone przy zbyt wysokim obciążeniu.
Nie wchodzić ani nie stąpać po pokrywach i kołpakach ochronnych.
(4)
(1)
(3)
(2)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 713.0 Wydanie 11/2019
76
Funkcja 2
Jeżeli jeden z kołpaków zostanie otwarty w górę, następuje natychmiastowe odłączenie zasilania
osi portali. Osie portali zatrzymują się. Na ekranie wyprowadzany jest komunikat "Zamknij
osłonę".
Zamknąć kołpaki i nacisnąć przycisk start (poz. 1 na rys. 2.6 - 2), w celu kontynuacji uzbraja-
nia.
2

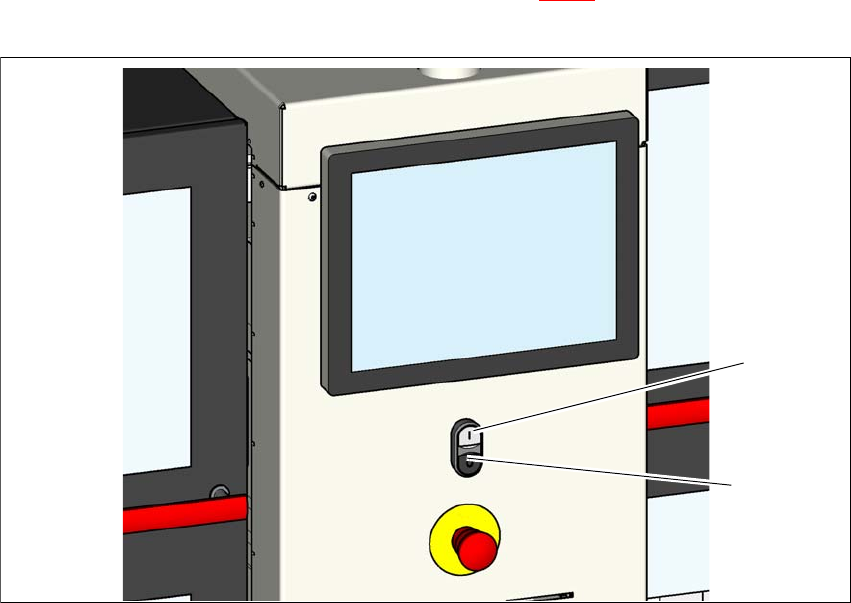

Rys. 2.6 - 2 Położenie przycisku uruchamiającego (białego) w automacie montażowym (na przykładzie SIPLACE X4
S)
(1) Przycisk uruchamiający (biały) na automacie montażowym
(2) Przycisk zatrzymujący (czarny) na automacie montażowym
(2)
(1)
Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 2.6 Urządzenia zabezpieczające
77
2.6.2 Zabezpieczenie przed włożeniem rąk przy transporterze płytek drukowa-
nych
Zabezpieczenie przed sięgnięciem przenośnika płytek drukowanych zapobiega sięganiu do pra-
cującego automatu, w przypadku gdy brak tam zamontowanego przedłużenia taśmy wejściowej/
wyjściowej.
Jeżeli przy taśmie wlotowej i /lub wylotowej brak zamontowanych przedłużeń, należy w tym miej-
scu zamontować zabezpieczenie przed włożeniem rąk. Oznacza to, że przy taśmie wlotowej
pierwszego automatu montażowego linii produkcyjnej i przy taśmie wylotowej ostatniego auto-
matu montażowego linii produkcyjnej musi być zamontowane zabezpieczenie przed włożeniem
rąk. Jeżeli automat montażowy SIPLACE serii X S użytkuje się poza linią i bez przedłużenia taśmy
wlotowej/wylotowej, musi być zamontowane zabezpieczenie przed włożeniem rąk przy taśmie
wlotowej i wylotowej tego automatu.
2
Rys. 2.6 - 3 Zabezpieczenie przed włożeniem rąk w automacie montażowym SIPLACE X4 S
(1) Zabezpieczenie przed włożeniem rąk
(1)
