2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 713.0 Wydanie 11/2019
80
2

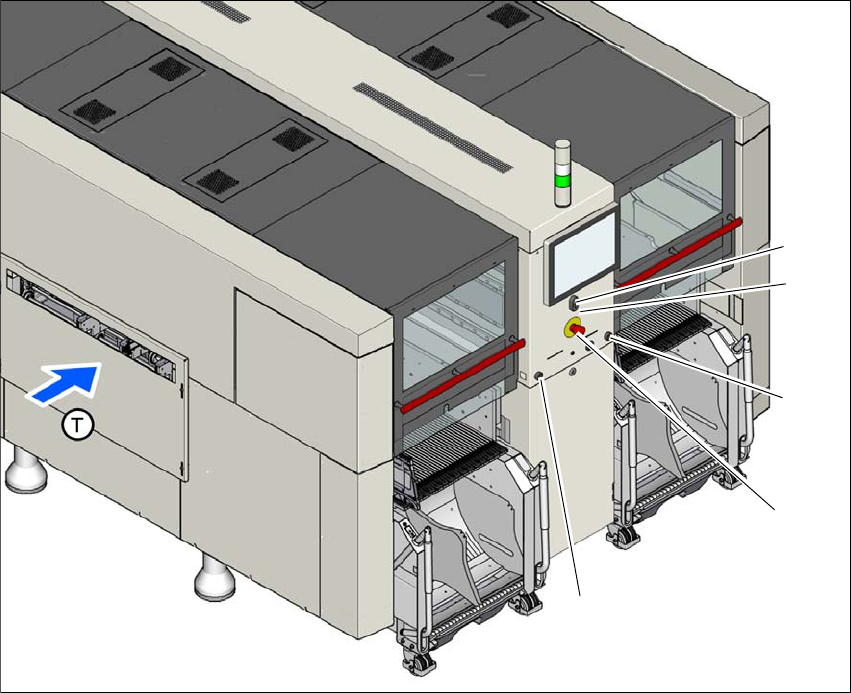

Rys. 2.6 - 6 Położenie przełączników i przycisków - strona podawania POD (przykład SIPLACE X2 S / X3 S / X4 S)
(1) Przycisk uruchamiający (biały)
(2) Przycisk STOP (czarny)
(3) Przycisk ZATRZYMANIA AWARYJNEGO
(4) Przycisk dostawiania i odstawiania wózka na podzespoły na danym stanowisku
(T) Kierunek transportu płytek drukowanych
(3)
(1)
(4)
(2)
(4)
Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 2.6 Urządzenia zabezpieczające
81
2.6.3.2 Położenie wyłączników ochronnych automatu
2
Rys. 2.6 - 7 Położenie wyłączników ochronnych automatu (na przykładzie SIPLACE X4i S)
(1) Wyłącznik kołpaka ochronnego, stanowisko 1
(2) Wyłącznik kołpaka ochronnego, stanowisko 2
(3) Wyłącznik kołpaka ochronnego, stanowisko 3
(4) Wyłącznik kołpaka ochronnego, stanowisko 4
(5) Przykład Klapa serwisowa z wyłącznikiem kołpaka ochronnego na stanowisku 2 (opcjonalnie
na wszystkich stanowiskach)
(T) Kierunek transportu płytek drukowanych
(2)
(3)
(1)
(4)
(5)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 713.0 Wydanie 11/2019
82
2.6.3.3 Opis funkcji
Wyłącznik główny w położeniu WYŁ. (zob. poz. 1 na rys.
2.6 - 5, strona 79) 2
Wyłącznik główny odłącza od sieci trzy fazy L1, L2 i L3.
2
2
Wyłącznik główny w pozycji WŁ. 2
Po uruchomieniu wyłącznikiem głównym włączane jest napięcie sieciowe we wsuwanym module
zasilania elektrycznego i następuje wysterowanie wszystkich przetworników AC/DC.
Komputer sterujący uruchamia się i następuje zapewnienie wszystkich wewnętrznych zasilań.
Napięcia obwodów pośrednich dla osi portalowych (300 V-) i gwiazdowych (160 V-) oraz napięcie
zasilania napędów transportowych są włączane przyciskiem uruchamiającym w sposób zapew-
niający bezpieczeństwo.
Przycisk uruchamiający, biały (poz. 1 na rys. 2.6 - 5, strona 79 i na il. 2.6 - 6, strona 80) 2
Po włączeniu automatu wyłącznikiem głównym i uruchomieniu oprogramowania sterującego,
operator jest wzywany do wciśnięcia przycisku uruchamiającego, aby uruchomić automat w celu
wykonywania zleceń montażu. Takie samo wezwanie wyświetla się jeżeli operator otwarł osłony
ochronne lub przytrzymał wciśnięty przycisk zatrzymania awaryjnego i teraz chce wznowić pro-
dukcję.
ZAGROŻENIE
Nieprawidłowe obchodzenie się z automatem może spowodować śmierć lub poważne
obrażenia ciała, a także znaczne straty materialne.
Mimo wyłączenia instalacji wyłącznikiem głównym wymienione komponenty nadal znaj-
dują się pod niebezpiecznym napięciem:
– Zaciski kablowe L1, L2 i L3 wyłącznika głównego S1
–Zacisk głównego wejścia X94
– Wszystkie żyły, które przewodzą prąd także przy wyłączonym wyłączniku głównym,
mają kolor pomarańczowy.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Tylko odpowiednio wykwalifikowanemu i przeszkolonemu personelowi wolno otwie-
rać drzwi ochronne układu zasilania elektrycznego.
ZAGROŻENIE
Zastosowanie akumulatorów energii w module zasilania elektrycznego powoduje, że tak-
że po wyłączeniu wyłącznikiem głównym i odłączeniu od sieci, elementy przez ok. 5 mi-
nut są pod niebezpiecznym napięciem elektrycznym.
