2 Bezpiecz e ń stwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S 2.6 Ur z ą dzenia zabezpieczaj ą ce Od wersji oprogramowania 713.0 Wydanie 11/2019 88 2.6.4.2 Uaktywnienie zatrzymania awaryjnego W przypadku wys…
Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 2.6 Urządzenia zabezpieczające
87
2

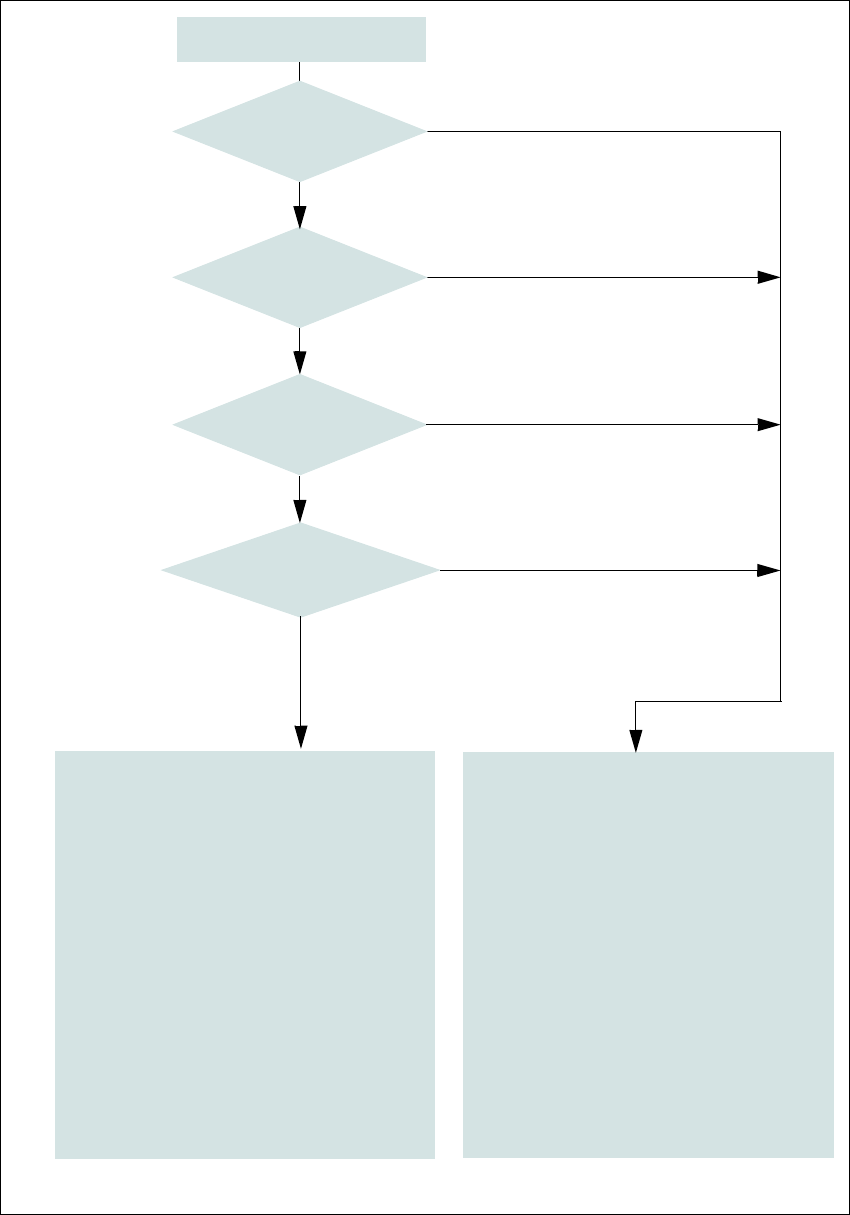

Rys. 2.6 - 9 Przegląd wyłączników bezpieczeństwa
Przycisk Start wciśnięty.
Nie
Nie
Tak
Nie
Nie
Tak
Tak
2
Aktywny
Wyłącznik bezpieczeństwa wył.
Napięcie
Oś Y0 V
Oś X0 V
Oś gwiazdowa 0 V
Oś DP 42V-
Oś Z (C&P, TH) 42 V-
Oś Z (CPP) 0 V-
Aktywny
Przenośnik płytek drukowanych nie
Stół podnośny nie
Zacisk płytek drukowanych nie
Regulacja szerokości nie
Urządzenie do odcinania pustej taśmytak
Wciąg wózka na podzespołytak
Tak
Sprężone powietrze
min. 0,5 MPa
(5,0 bar)?
Wciśnięty przycisk
ZATRZYMANIA AWARYJ-
NEGO?
- Otwarty kołpak ochronny i/
lub klapa serwisowa?
Przerwana pętla ZATRZY-
MANIA AWARYJNEGO
do wózka na podzespoły?
2
Aktywny
Wyłącznik bezpieczeństwa wł.
Napięcie
Oś Y300 V-
Oś X300 V-
Oś gwiazdowa 160 V-
Oś DP 42 V-
Oś Z (C&P, TH) 42 V-
Oś Z (CPP) 160 V-
Aktywny
Przenośnik płytek drukowanych tak
Stół podnośny tak
Zacisk płytek drukowanych tak
Regulacja szerokości tak
Urządzenie do odcinania pustej taśmy tak
Wciąg wózka na podzespołytak
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE serii X S
2.6 Urządzenia zabezpieczające Od wersji oprogramowania 713.0 Wydanie 11/2019
88
2.6.4.2 Uaktywnienie zatrzymania awaryjnego
W przypadku wystąpienia problemów, automat SIPLACE serii X S można zatrzymać naciskając
przycisk zatrzymania awaryjnego.
Zatrzymanie awaryjne może nastąpić wskutek:
–naciśnięcia przycisku wyłącznika awaryjnego na automacie montażowym,
W takim przypadku nastąpi wyłączenie bezpieczeństwa i wyłączenie stycznika mocy w ciągu
100–500 ms (kategoria zatrzymania 1, kierowane zatrzymanie z przerwaniem dopływu energii w
przypadku zatrzymania).
2.6.4.3 Resetowanie zatrzymania awaryjnego
Aby zresetować zatrzymanie awaryjne, trzeba odblokować przycisk wyłącznika awaryjnego.
Określić przyczynę naciśnięcia przycisku wyłącznika awaryjnego.
Usunąć problem.
Odblokować dany przycisk wyłącznika awaryjnego.
2.6.4.4 Przywracanie blokady
Zamknąć otwarty kołpak ochronny.
2.6.4.5 Uaktywnienie blokady
Otworzyć kołpak ochronny.
Instrukcja eksploatacji SIPLACE serii X S 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 713.0 Wydanie 11/2019 2.6 Urządzenia zabezpieczające
89
2.6.5 Zabezpieczenie przed włożeniem rąk na stanowiskach z Dummy-Feeder
2
Rys. 2.6 - 10 Zabezpieczenie przed włożeniem rąk na stanowiskach wózka na podzespoły
2
(1) Dummy Feeder SIPLACE X, nr artykułu 00141226-xx
OSTRZEŻENIE
Eksploatacja
Bezpieczeństwo eksploatacji przez obłożenie każdego drugiego stanowiska!
Bezpieczeństwo pracy przy wózkach na podzespoły w automatach serii SIPLACE X S
jest zagwarantowane, jeżeli co najmniej co drugie wolne stanowisko jest wyposażone w
moduł podajnikowy lub zabezpieczenie przed włożeniem rąk (Dummy-Feeder).
Na co drugim wolnym stanowisku zamontować zabezpieczenie przed włożeniem
rąk (Dummy Feeder).
Również w razie montażu zamocowania magazynków powierzchniowych zabezpie-
czyć co drugie wolne miejsce montażu modułów zabezpieczeniem przed włożeniem
rąk.
