Bedienungsanleitung Verifizierung von Pinolen
Prüfen der Anfangseinfederkraft
12 Sleeve Verification Verifizierung von Pinolen
1.4 Prüfen der Anfangseinfederkraft
▪ Federn Sie die Pipette mehrmals (mindestens dreimal) von Hand ein, um ein eventuelles „haken“
bzw. „rauhes“ laufen festzustellen. Sollte dies der Fall sein, brechen Sie die weitere Überprüfung ab
und sortieren Sie die Pinole aus.
Überprüfen der Pinolenfederung
▪ Setzen Sie die Pinole mit der Pipette nach unten in das Prüfgerät ein.
Pinole in Prüfgerät
HINWEIS
Pinolen die bei der Überprüfung als unzureichend auffallen müssen aussortiert werden, um
eine hohe Bestückqualität einhalten zu können. Unter Umständen ist eine Reparatur dieser Pi-
nolen möglich. Bitte sammeln Sie daher die aussortierten Pinolen und informieren Sie sich über
Serviceangebote zur Reparatur von Pinolen.
HINWEIS
Zum Prüfen der Anfangseinfederkraft muss sich immer eine Pipette der Größe 720 / 920 an der
Pinole befinden.
Bedienungsanleitung Verifizierung von Pinolen
Prüfen der Anfangseinfederkraft
Sleeve Verification Verifizierung von Pinolen 13
▪ Drehen Sie den Exzenter und führen Sie das Grundgewicht (1,4N) mit der Spitze nach unten in den
Pinolenschaft.

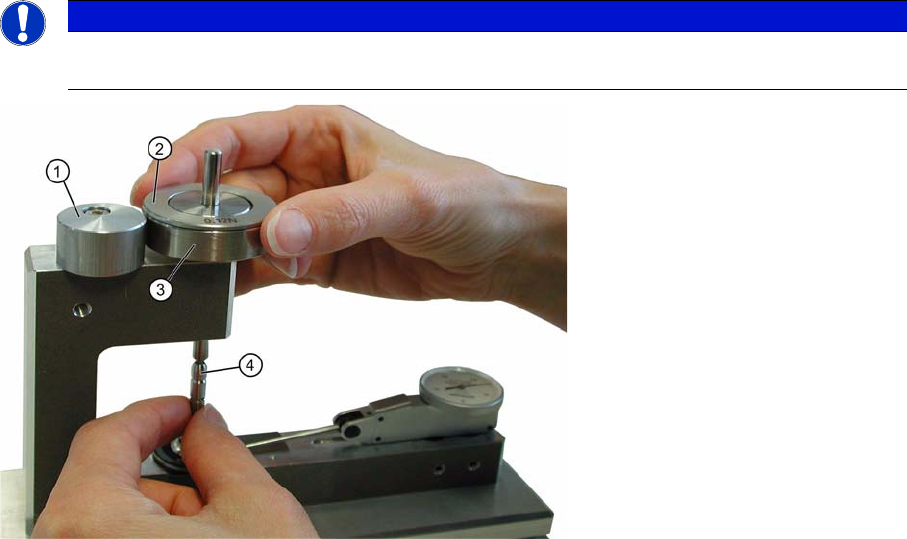

Prüfaufbau zur Verifizierung von Pinolen
1. Exzenter
2. Ausgleichsgewicht (nur bei C&P12)
3. Grundgewicht
4. Pinole
HINWEIS
Setzen Sie für die Prüfung der CP 12 - Pinole das Ausgleichsgewicht (siehe Foto) auf das
Grundgewicht.
Bedienungsanleitung Verifizierung von Pinolen
Prüfen der Anfangseinfederkraft
14 Sleeve Verification Verifizierung von Pinolen

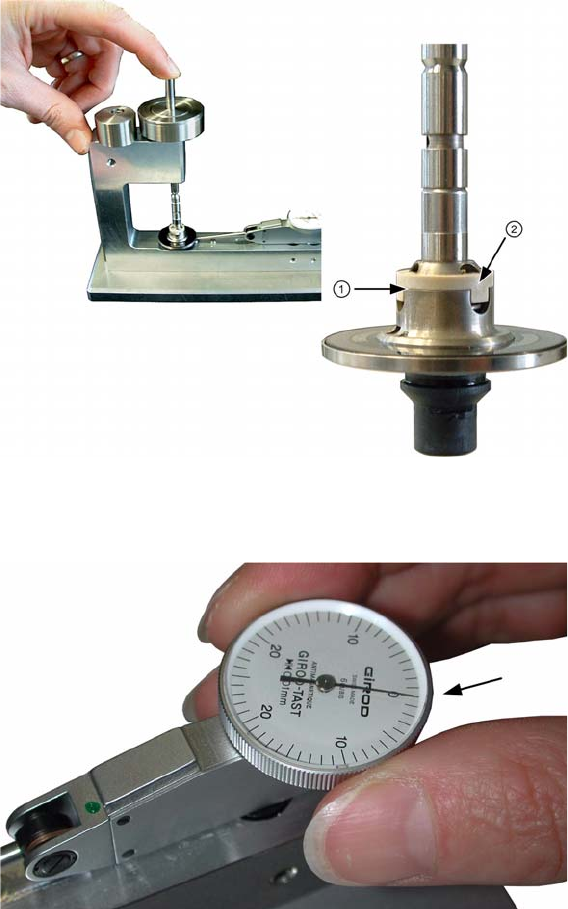

▪ Lassen Sie die Pinole über das Grundgewicht 2 - 3mal leicht mit Gefühl durchfedern. Sollte sich be-
reits bei dem Grundgewicht von 1,4 N ein Spalt (1) unterhalb des Schaltrings (2) bilden, brechen Sie
die Prüfung ab und sortieren Sie die Pinole aus.
Überprüfung mit Grundgewicht
▪ Wenn kein Spalt zu sehen ist, setzen Sie den Prüfvorgang fort. Stellen Sie das Fühlhebelmeßgerät
auf "0" ein.
Einstellen Fühlhebelmessgerät
