Bedienungsanleitung Verifizierung von Pinolen
Prüfen der Anfangseinfederkraft
16 Sleeve Verification Verifizierung von Pinolen
Überprüfen der minimalen Anfangseinfederkraft von 1,6 N 1
▪ Legen Sie drei weitere Zusatzgewichte von je 0,2 N auf (Gesamtgewicht 2.2N).
Lenkt die Anzeige mehr als 5 Teilstriche während des Auflegens aus, hat die Pinole eine An-
fangseinfederkraft von 2,2 N und ist somit eine gute Pinole.
– Bleibt die Anzeige bei fünf Teilstrichen stehen, ist die Einfederkraft zu hoch, und die Pinole muss
aussortiert werden.

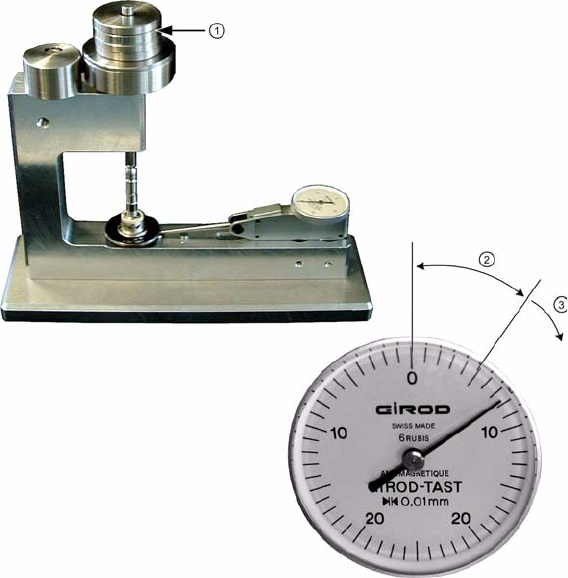

Maximale Anzugsfederkraft
1. Zusatzgewichte (3x 0,2 N)
2. 0 - 5 Teilstriche -> Pinole ist schlecht
3. 5 und mehr Teilstriche -> Pinole ist gut
