Техническ ие данные автомата Руководство по эксплуатации SIPLACE серия X Размеры и вес ПО - версия SR.70x.xx и выше Издание 01/2011 114 3.3.4 Р ассто яние для м аневрирования тел ежки для пода чи компо не нто в 3.3.4.1 Р…
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Размеры и вес
113
3.3.3 Высота открытого защитного кожуха
3
3
3
3

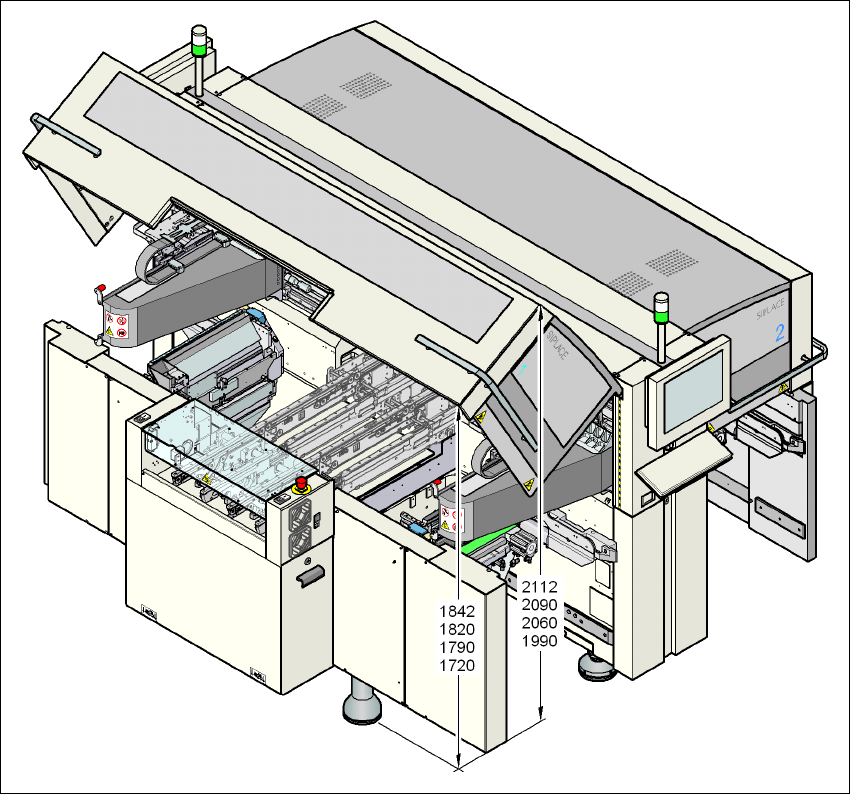

Pис. 3.3 - 5 Высота открытого защитного кожуха - размеры в миллиметрах
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Размеры и вес ПО-версия SR.70x.xx и выше Издание 01/2011
114
3.3.4 Расстояние для маневрирования тележки для подачи компонентов
3.3.4.1 Расстояние для маневрирования тележки для подачи компонентов
на автомате X4I
3
3

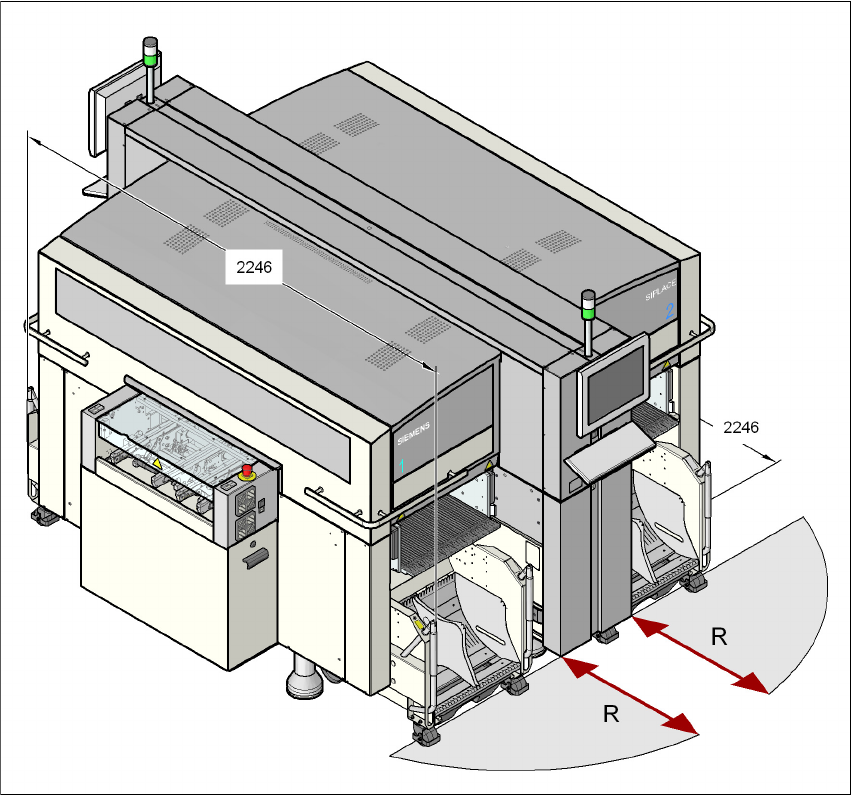

Pис. 3.3 - 6 Расстояние для маневрирования тележки для подачи компонентов на автомате X4I
Расстояние для маневрирования R тележек для подачи компонентов на автомате X4 со-
ставляет:
– 600 мм при откинутых вниз рукоятках
– 900 мм при поднятых вверх рукоятках
3
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Размеры и вес
115
3.3.4.2 Расстояние для маневрирования тележки для подачи компонентов
на автомате X4
3
3

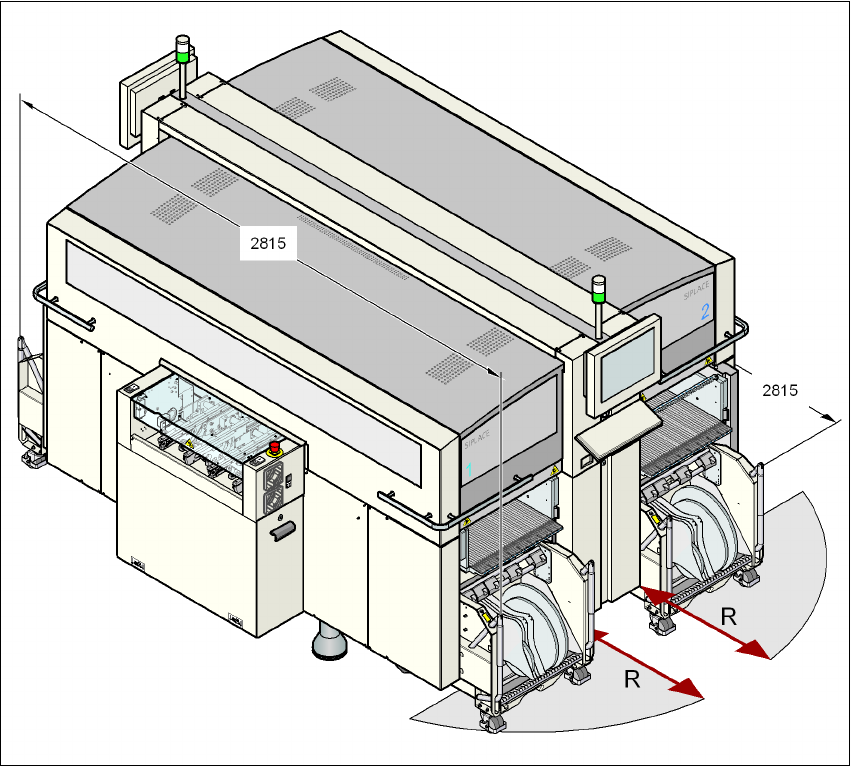

Pис. 3.3 - 7 Расстояние для маневрирования тележки для подачи компонентов на автомате X4
Расстояние для маневрирования R тележек для подачи компонентов на автомате X4 со-
ставляет:
– 750 мм при откинутых вниз рукоятках
– 1050 мм при поднятых вверх рукоятках
