Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Обзор узлов
119
3.4 Обзор узлов

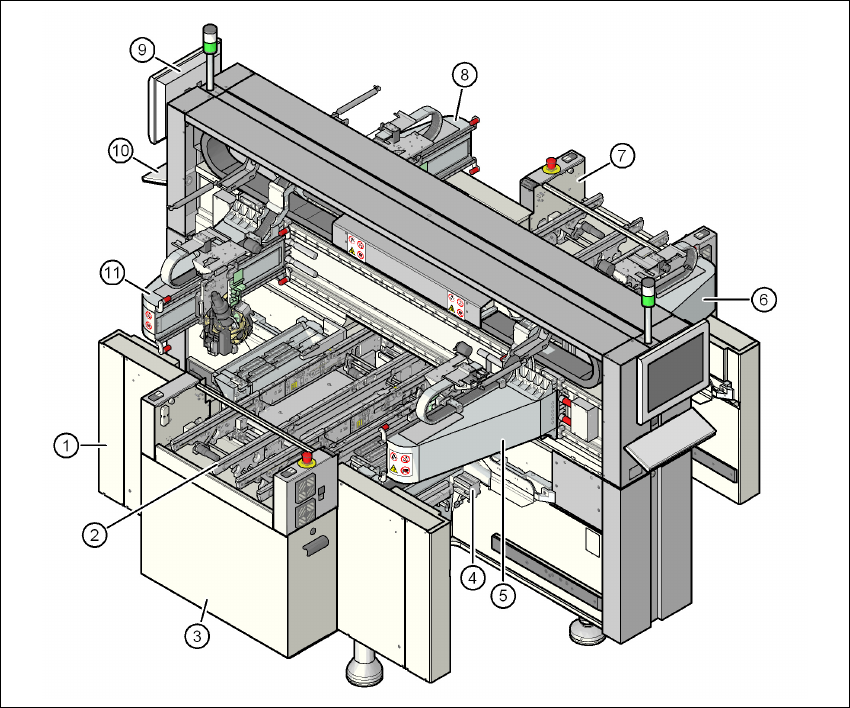

3.4.1 Обзор узлов SIPLACE X4I
3
3
Pис. 3.4 - 1 Автомат X4I - обзор узлов
(1) Рама машины
(2) Транспортер ПП (гибкий двойной транспортер)
(3) Монтажный блок на стороне подачи ПП
(4) Втягивающее устройство тележки для подачи компонентов, резак для ленты, направля-
ющий канал для пустой ленты (4 шт.)
(5) Портал 1 с монтажной головкой
(6) Портал 2 с монтажной головкой
(7) Монтажный блок на стороне вывода ПП
(8) Портал 3 с монтажной головкой
(9) Монитор
(2x)
(10) Клавиатура (2x)
(11) Портал 4 с монтажной головкой
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Обзор узлов ПО-версия SR.70x.xx и выше Издание 01/2011
120

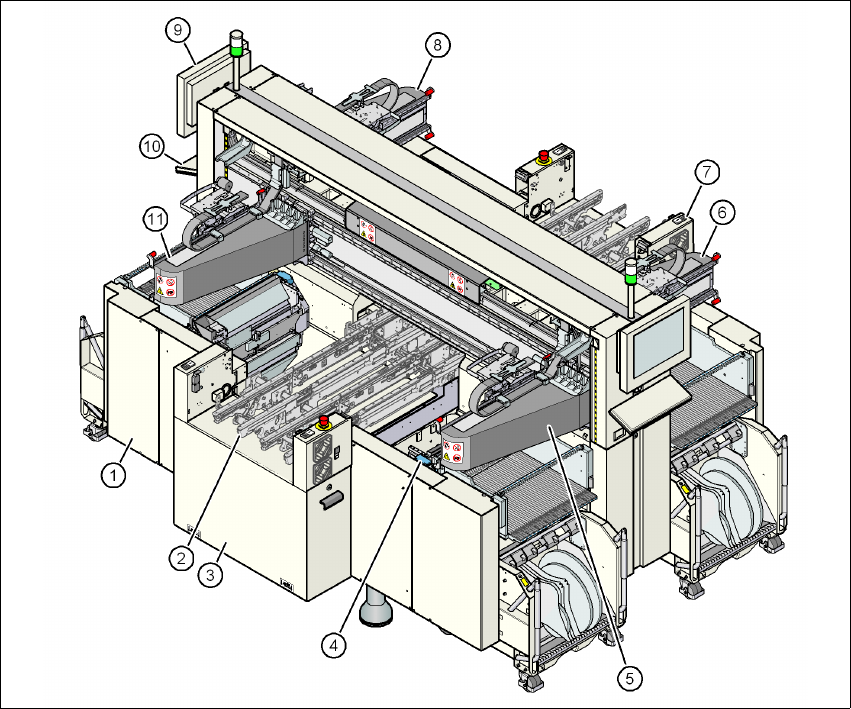

3.4.2 Обзор узлов SIPLACE X4
3
Pис. 3.4 - 2 Автомат X4 - обзор узлов
(1) Рама машины
(2) Транспортер ПП (гибкий двойной транспортер)
(3) Монтажный блок на стороне подачи ПП
(4) Втягивающее устройство тележки для подачи компонентов, резак для ленты, направля-
ющий канал для пустой ленты (4 шт.)
(5) Портал 1 с монтажной головкой
(6) Портал 2 с монтажной головкой
(7) Монтажный блок на стороне вывода ПП
(8) Портал 3 с монтажной головкой
(9) Монитор
(2x)
(10) Клавиатура (2x)
(11) Портал 4 с монтажной головкой
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Обзор узлов
121
3.4.3 Обзор узлов SIPLACE X3
3
Pис. 3.4 - 3 Автомат X3 - обзор узлов
(1) Рама машины
(2) Транспортер ПП (гибкий двойной транспортер)
(3) Монтажный блок на стороне подачи ПП
(4) Втягивающее устройство тележки для подачи компонентов, резак для ленты, направля-
ющий канал для пустой ленты (4 шт.)
(5) Портал 1 с монтажной головкой
(6) Монтажный блок на стороне вывода ПП
(7) Портал 3 с монтажной головкой
(8) Монитор (2x)
(9) Клавиатура (2x)
(10) Портал 4 с
монтажной головкой
