Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Обзор узлов ПО-версия SR.70x.xx и выше Издание 01/2011
122
3.4.4 Обзор узлов SIPLACE X2
3

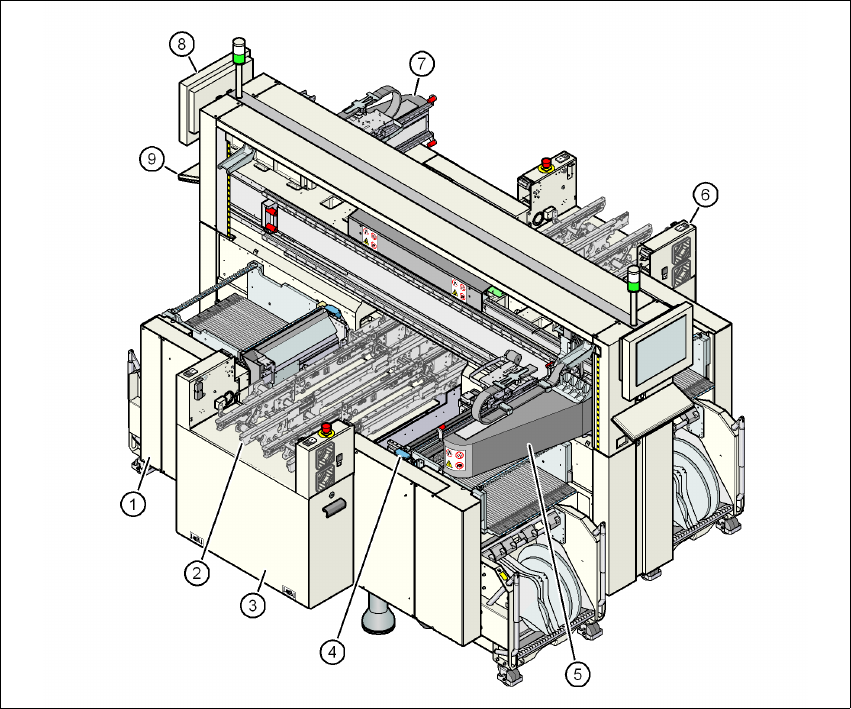

Pис. 3.4 - 4 Автомат X2 - обзор узлов
(1) Рама машины
(2) Транспортер ПП (гибкий двойной транспортер)
(3) Монтажный блок на стороне подачи ПП
(4) Втягивающее устройство тележки для подачи компонентов, резак для ленты, направля-
ющий канал для пустой ленты (4 шт.)
(5) Портал 1 с монтажной головкой
(6) Монтажный блок на стороне вывода ПП
(7) Портал 3 с монтажной головкой
(8) Монитор (2x)
(9) Клавиатура (2x)
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Монтажная головка
123
3.5 Монтажная головка
3.5.1 Монтажные головки SIPLACE SpeedStar для высокоскоростного монта-
жа
3
Pис. 3.5 - 1 SIPLACE SpeedStar - функциональные узлы, часть 1
(1) Привод DP, 20 приводов
(2) Плата "Вакуумный датчик контура удержания"
(3) Разъем для подачи сжатого воздуха для 20 сопел Вентури контура подбора/монтажа и
удержания
(4) Воздухоотвод для вентиля регулирования давления (7)
(5) Возвратный цилиндр
(6) Электродвигатель Z (электродвигатель с линейно движущимся ротором)
(7) Вентиль регулирования давления
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Монтажная головка ПО-версия SR.70x.xx и выше Издание 01/2011
124
3
Pис. 3.5 - 2 SIPLACE SpeedStar - функциональные узлы, часть 2
(1) Камера для компонентов C&P, тип 23, 6 x 6, цифровая
(2) Плата промежуточного распределителя
(3) Двигатель звезды
(4) Рукоятка
(5) датчик компонентов
(6) Звезда с 20 присосами
