Техническ ие данные автомата Руководство по эксплуатации SIPLACE серия X Монтажная головка ПО - версия SR.70x.xx и выше Издание 01/2011 124 3 P ис . 3.5 - 2 SIPLACE SpeedSt ar - функциональные уз лы , часть 2 (1) Камера …
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Монтажная головка
123
3.5 Монтажная головка
3.5.1 Монтажные головки SIPLACE SpeedStar для высокоскоростного монта-
жа
3

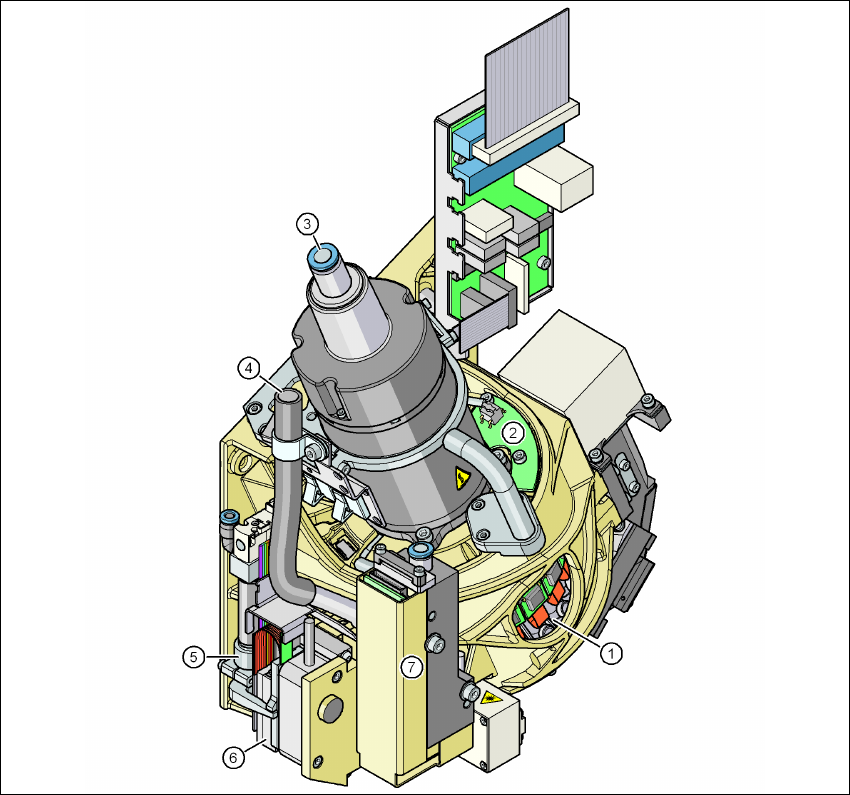

Pис. 3.5 - 1 SIPLACE SpeedStar - функциональные узлы, часть 1
(1) Привод DP, 20 приводов
(2) Плата "Вакуумный датчик контура удержания"
(3) Разъем для подачи сжатого воздуха для 20 сопел Вентури контура подбора/монтажа и
удержания
(4) Воздухоотвод для вентиля регулирования давления (7)
(5) Возвратный цилиндр
(6) Электродвигатель Z (электродвигатель с линейно движущимся ротором)
(7) Вентиль регулирования давления
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Монтажная головка ПО-версия SR.70x.xx и выше Издание 01/2011
124
3
Pис. 3.5 - 2 SIPLACE SpeedStar - функциональные узлы, часть 2
(1) Камера для компонентов C&P, тип 23, 6 x 6, цифровая
(2) Плата промежуточного распределителя
(3) Двигатель звезды
(4) Рукоятка
(5) датчик компонентов
(6) Звезда с 20 присосами
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Монтажная головка
125
3.5.1.1 Описание
SIPLACE SpeedStar (C&P20) работает по принципу Collect&Place ("собрать и поместить"),
т.е., в рамках одного цикла монтажной головкой забираются двадцать монтажных компо-
нентов. В положении монтажа и подбора датчик компонентов следит за тем, чтобы присос
подобрал один компонент. На пути перемещения в монтажное положение компоненты за-
бираются монтажной головкой, оптически центрируются и поворачиваются в
требуемое
монтажное положение. После этого при помощи струи воздуха они мягко и точно усажива-
ются на печатную плату.
Благодаря использованию монтажной головки C&P20 удалось значительно повысить про-
изводительность монтажной головки и вместе с тем - монтажного автомата. Компактная
конструкция головки C&P20 позволяет максимально сократить время цикла. При этом ось
звезды расположена по диагонали относительно
поверхности печатной платы. Благодаря
такой геометрии возможна компоновка сегментов на малой площади.
Кроме того, камера для компонентов уже встроена в головку C&P20. Это позволяет сокра-
тить время перемещения к наружным центрирующим камерам. Помимо этого, каждый сег-
мент имеет собственный привод DP для вращения присоса. Теперь присосы занимают
правильное положение не только
на единственной головной станции. Они могут в любой
момент и независимо друг от друга повернуться в требуемое монтажное положение.
Каждый сегмент оснащен собственным вакуум-генератором. Это позволило значительно
сократить время переключения между вакуумом и выдуваемым воздухом. Кроме этого, для
каждого отдельного присоса в контуре удержания может быть проведена вакуумная провер-
ка
.
Привод оси Z сегментов оснащен линейным электродвигателем с линейной системой из-
мерения перемещения и поэтому является предельно точным. В положении забора/монта-
жа привод оси Z перемещает вниз или вверх по вертикали.
