Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система порталов ПО-версия SR.70x.xx и выше Издание 01/2011
140
3.6 Система порталов
3.6.1 Расположение порталов
3.6.1.1 Расположение порталов в монтажном автомате X4I
3

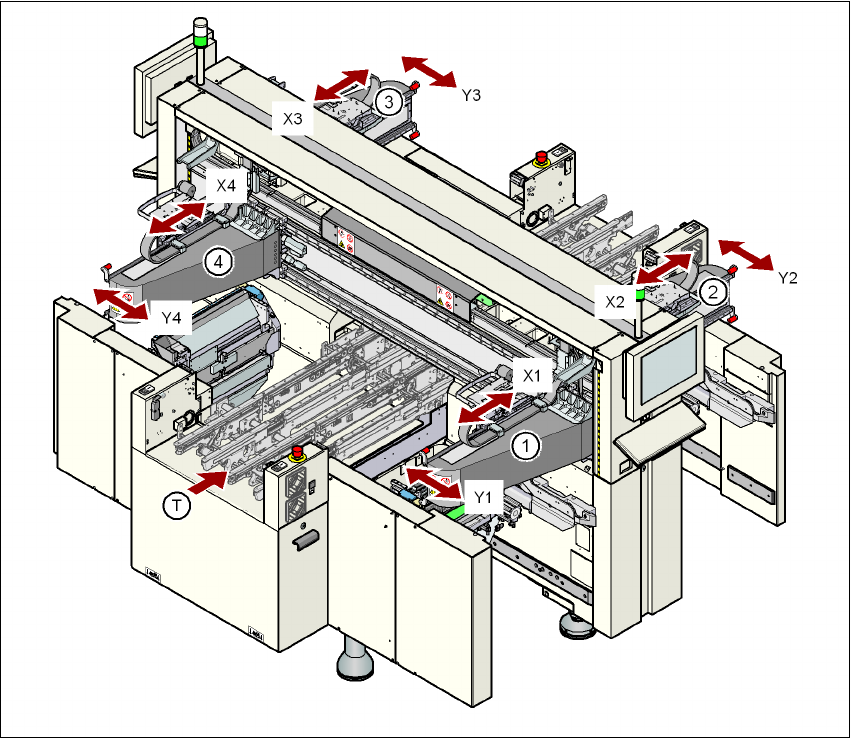

Pис. 3.6 - 1 Расположение порталов в монтажном автомате X4I
a, s, d, f (портал 1, портал 2, портал 3, портал 4)
X1 Ось X, портал 1
Y1 Ось Y, портал 1
X2 Ось X, портал 2
Y2 Ось Y, портал 2
X3 Ось X, портал 3
Y3 Ось Y, портал 3
X4 Ось X, портал 4
Y4 Ось Y, портал 4
(T) Направление транспортировки печатных плат
Зона монтажа 2
Зона монтажа 1
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Система порталов
141
3.6.1.2 Расположение порталов в монтажном автомате X4
3
Pис. 3.6 - 2 Расположение порталов в монтажном автомате X4
a, s, d, f (портал 1, портал 2, портал 3, портал 4)
X1 Ось X, портал 1
Y1 Ось Y, портал 1
X2 Ось X, портал 2
Y2 Ось Y, портал 2
X3 Ось X, портал 3
Y3 Ось Y, портал 3
X4 Ось X, портал 4
Y4 Ось Y, портал 4
(T) Направление транспортировки печатных плат
Зона монтажа 2
Зона монтажа 1
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система порталов ПО-версия SR.70x.xx и выше Издание 01/2011
142
3.6.1.3 Расположение порталов в монтажном автомате X3
3

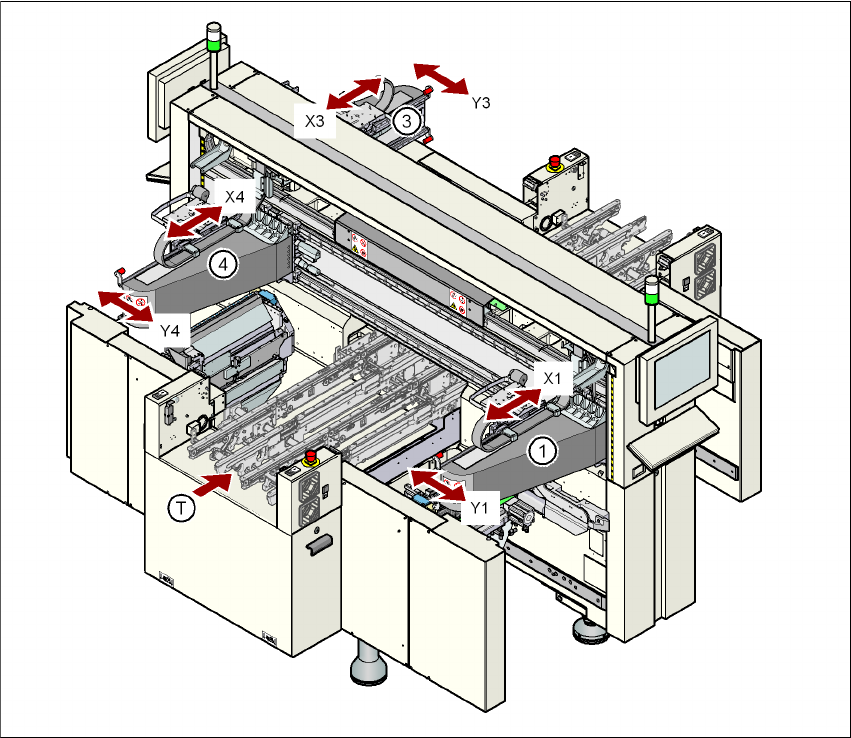

Pис. 3.6 - 3 Расположение порталов в монтажном автомате X3
a, d, f (портал 1, портал 3, портал 4)
X1 Ось X, портал 1
Y1 Ось Y, портал 1
X3 Ось X, портал 3
Y3 Ось Y, портал 3
X4 Ось X, портал 4
Y4 Ось Y, портал 4
(T) Направление транспортировки печатных плат
Зона монтажа 2
Зона монтажа 1
