3.6.4 Устройство оси Y
3

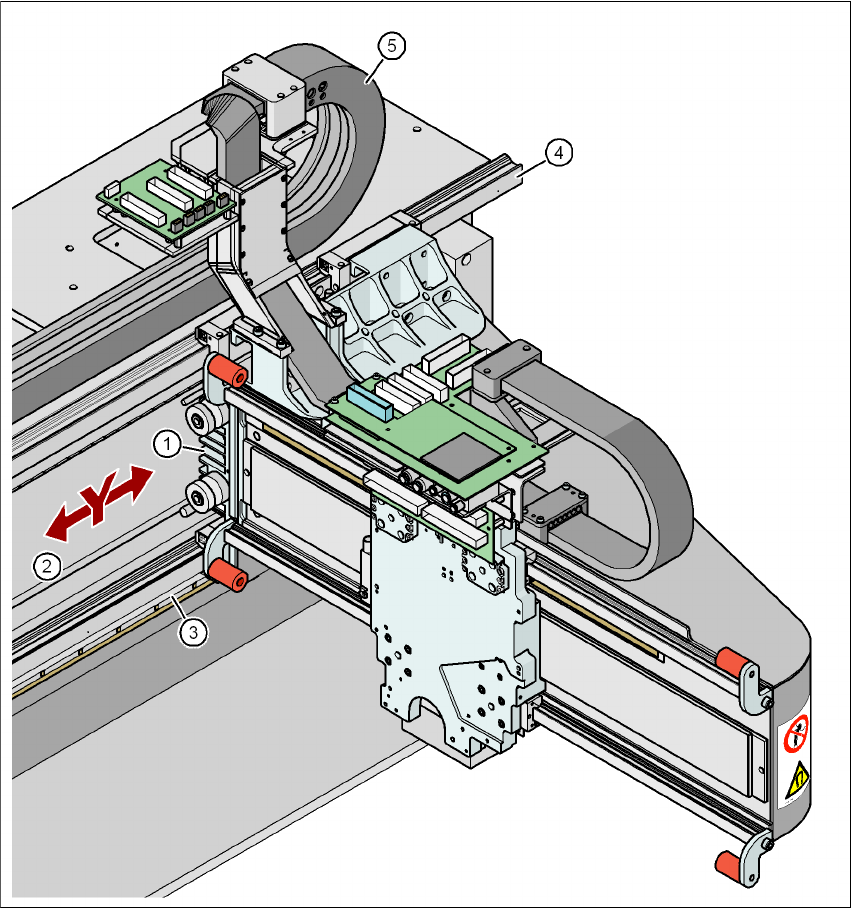

Pис. 3.6 - 6 Устройство оси Y
(1) Электродвигатель с линейно движущимся по оси Y ротором (первичный элемент)
(2) Постоянный магнит (вторичный элемент электродвигателя с линейно движущимся по
оси Y ротором)
(3) Линейная система измерения перемещения
(4) Направляющая система
(5) Кабельный шлеппер
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Система порталов
147
Ось Y по существу состоит из следующих узлов:
– Электродвигатель с линейно движущимся по оси Y ротором (первичный элемент)
(1)
– Постоянный магнит (вторичный элемент электродвигателя с линейно движущимся
по оси Y ротором) (2)
– Линейная система измерения перемещения (3)
– Направляющая система (4)
– Кабельный шлеппер (5)
Ось Y приводится в движение при помощи электродвигателя с линейно движущимся рото-
ром
. Вторичный элемент привода состоит из постоянного магнита и крепится на станине
машины. Первичный элемент прикручен к порталу.
3.6.5 Технические данные оси Y
3
Привод Прямой, электродвигатель с линейно движущимся
ротором
Макс. скорость 2,5 м/с
Перемещение 839 мм (SIPLACE X4I)
1430 мм (SIPLACE X4, X3, X2)
Система измерения перемещения Металлическая масштабная линейка
Длина линейки 1850 мм
Разрешение 1 мкм
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система транспортировки печатных плат ПО-версия SR.70x.xx и выше Издание 01/2011
148
3.7 Система транспортировки печатных плат
Для стандартного оснащения автомата предусматривается простой транспортер ПП. Дан-
ный вид транспортера особенно подходит для широких печатных плат. Гибкий двойной
транспортер ПП (см. раздел 3.7.2
, на стр. 150) и транспортер SIPLACE Quad Lane (см. раз-
дел 3.7.6
, на стр.157) поставляются с завода в качестве опции.
3.7.1 Простой транспортер печатных плат и гибкий двойной транспортер ПП
3.7.1.1 Устройство простого транспортера ПП
3

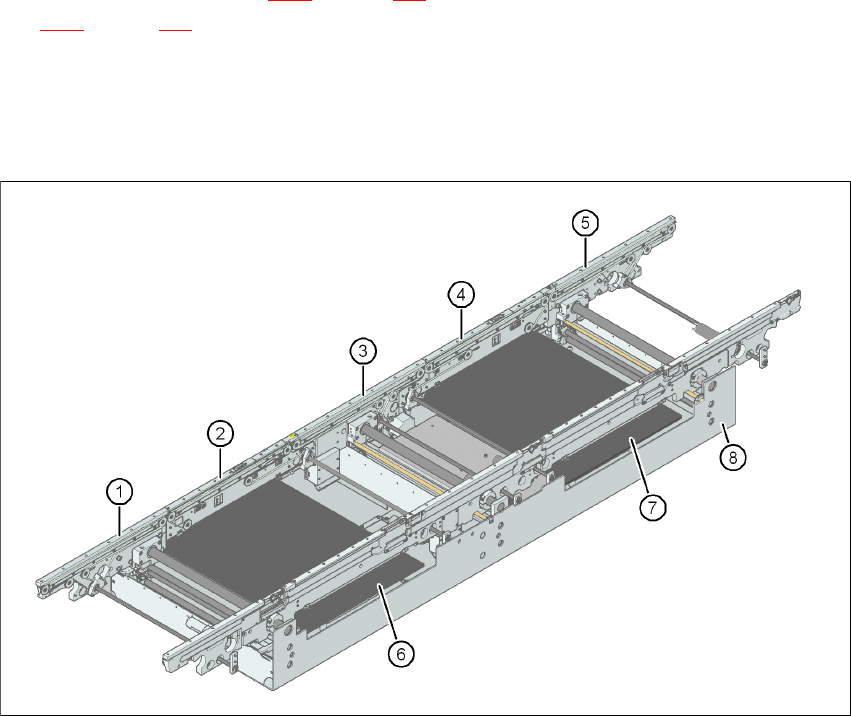

Pис. 3.7 - 1 Устройство простого транспортера ПП
(1) Подающий транспортер
(2) Технологический транспортер 1
(3) Промежуточный транспортер
(4) Технологический транспортер 2
(5) Выводной транспортер
(6) Подъемный столик 1
(7) Подъемный столик 2
(8) Монтажная ванна
