Руководство по эксплуатации SIPLACE серия X Технические данные автомата ПО - версия SR.70x.xx и выше Издание 01/2011 Система транспортировки печа тных плат 159 3.7.8 Определение стрелы прогиба пе чатной платы 3.7.8.1 Про…
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система транспортировки печатных плат ПО-версия SR.70x.xx и выше Издание 01/2011
158
3.7.7 Ширины печатных плат
3
3

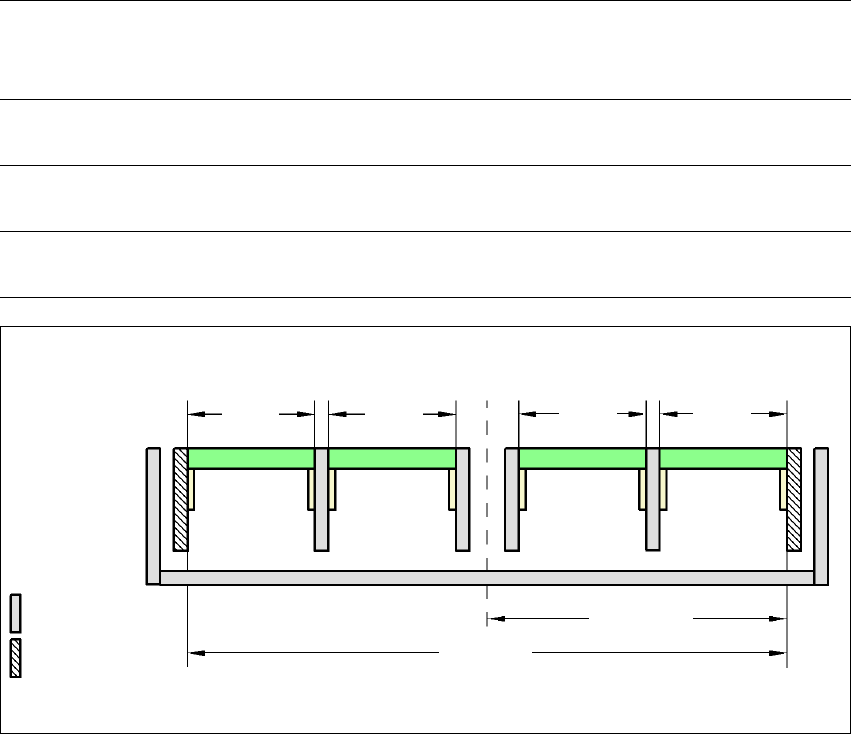

Pис. 3.7 - 6 Максимальные ширины печатных плат - неподвижный край транспортера 535 мм,
транспортер SIPLACE Quad Lane (4-х дорожечный транспортер)
Тип транспортера Ширина ПП
Дорожка 1R
[мм]
Ширина ПП
Дорожка 1L
[мм]
Ширина ПП
Дорожка 2R
[мм]
Ширина ПП
Дорожка 2L
[мм]
Транспортер SIPLACE Quad Lane
(4-х дорожечный)
макс. 114 макс. 114 макс. 114 макс. 114
Транспортер SIPLACE Quad Lane
в двухдорожечном режиме
макс. 178,5 макс. 178,5
Транспортер SIPLACE Quad Lane
в однодорожечном режиме
макс. 306,5
3
Макс.
114 мм
3
267,5 мм
3
535 мм
3
Подвижный край
транспортера
3
Неподвижный
край транспортера
3
Макс.
114 мм
3
Макс.
114 мм
3
Макс.
114 мм
3
Дорожка
2L
3
Дорожка
2R
3
Дорожка
1L
3
Дорожка
1R
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Система транспортировки печатных плат
159
3.7.8 Определение стрелы прогиба печатной платы
3.7.8.1 Прогиб печатной платы во время транспортировки
Прогиб печатной платы поперек направлению транспортировки не должен превышать 1%
от диагонали печатной платы, но составлять не более 2 мм.
3
Прогиб печатной платы по направлению транспортировки + толщина ПП < 5,5 мм
3
Неподвижный зажимный край
Подвижное зажимное
устройство
Печатная плата
Стенка транспортера
Неподвижный зажимный край
Транспортерная лента
Печатная плата
Направление
транспортировки ПП
5,5 мм
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система транспортировки печатных плат ПО-версия SR.70x.xx и выше Издание 01/2011
160
3.7.8.2 Прогиб печатной платы при выполнении монтажа
Если прогиб превышает 2 мм, то при фокусировании локальных ориентирующих марок и
чернильных марок по центру печатной платы могут возникнуть проблемы. Фокусность циф-
ровой камеры составляет 2 мм. При соблюдении всех допусков это значение уменьшается
до 1,5 мм. Помните о том, что за счет прогиба уменьшается высота компонента.
3
3
Максимальный прогиб печатной платы вниз - 0,5 мм
3
→ Используйте магнитную штифтовую опору для получения этого значения.
Подвижное зажимное
устройство
Неподвижный зажимный край
Печатная плата
Стенка транспортера
Печатная плата
Магнитная
штифтовая
опора
Подвижное зажимное
устройство
Неподвижный зажимный край
Стенка транспортера
0,5 мм
