3.7.8 Определение стрелы прогиба печатной платы
3.7.8.1 Прогиб печатной платы во время транспортировки
Прогиб печатной платы поперек направлению транспортировки не должен превышать 1%
от диагонали печатной платы, но составлять не более 2 мм.
3
Прогиб печатной платы по направлению транспортировки + толщина ПП < 5,5 мм
3
Неподвижный зажимный край
Подвижное зажимное
устройство
Печатная плата
Стенка транспортера
Неподвижный зажимный край
Транспортерная лента
Печатная плата
Направление
транспортировки ПП
5,5 мм
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система транспортировки печатных плат ПО-версия SR.70x.xx и выше Издание 01/2011
160

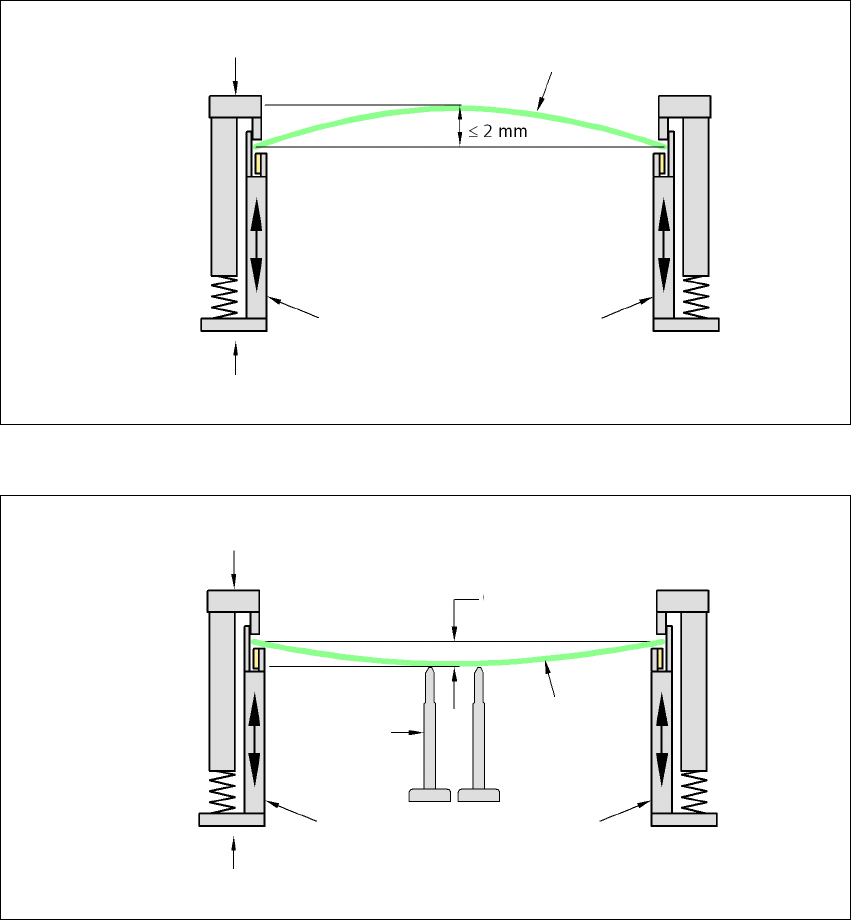

3.7.8.2 Прогиб печатной платы при выполнении монтажа
Если прогиб превышает 2 мм, то при фокусировании локальных ориентирующих марок и
чернильных марок по центру печатной платы могут возникнуть проблемы. Фокусность циф-
ровой камеры составляет 2 мм. При соблюдении всех допусков это значение уменьшается
до 1,5 мм. Помните о том, что за счет прогиба уменьшается высота компонента.
3
3
Максимальный прогиб печатной платы вниз - 0,5 мм
3
→ Используйте магнитную штифтовую опору для получения этого значения.
Подвижное зажимное
устройство
Неподвижный зажимный край
Печатная плата
Стенка транспортера
Печатная плата
Магнитная
штифтовая
опора
Подвижное зажимное
устройство
Неподвижный зажимный край
Стенка транспортера
0,5 мм
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Система технического зрения
161
3.8 Система технического зрения
3.8.1 Устройство
На каждой головке Collect&Place установлена камера для компонентов (см. рис. 3.5 - 2 стра-
ница 124
и pис. 3.5 - 4страница 128). Стационарная камера для компонентов, P&P (тип 33)
55 x 45, цифровая, для головки MultiStar и головки TwinStar, крепится на раме машины.
С помощью модуля СТЗ для компонентов определяется
– точная позиция компонента на присосе и
– геометрия корпуса.
Модуль СТЗ для печатных плат по ориентирующим маркам на печатных платах опреде-
ляет
– положение печатной платы,
– угол поворота печатной платы
–
и перекос печатной платы.
Камеры для ПП закреплены на нижней стороне порталов. При помощи ориентирующих ма-
рок на подающих модулях можно определить точную позицию забора компонентов, что
имеет важное значение при работе с малоразмерными компонентами.
ОПАСНО
РИСК СТОЛКНОВЕНИЯ С ГОЛОВКОЙ 3
При замене монтажной головки TwinStar на головку SpeedStar необходимо демонтировать
стационарные камеры для компонентов: тип 33, 55 x 45, цифровая и тип 25, 16 x 16, циф-
ровая (FC-камера) головки TwinStar, в противном случае головка SpeedStar столкнется с
корпусами камер.
При замене монтажной головки TwinStar на MultiStar установка стационарной цифровой
камеры для компонентов, тип 33, 55 x 45, осуществляется в нижнем положении.
