Руководство по эксплуатации SIPLACE серия X Технические данные автомата ПО - версия SR.70x.xx и выше Издание 01/2011 Система технического зрения 163 3.8.2.2 Камеры IC и FC на авт омате X3 3 P ис . 3.8 - 2 Камеры IC и FC …
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система технического зрения ПО-версия SR.70x.xx и выше Издание 01/2011
162
3.8.2 Монтажное положение стационарных камер - IC- и FC-камера
3.8.2.1 Камеры IC и FC на автомате X4
3

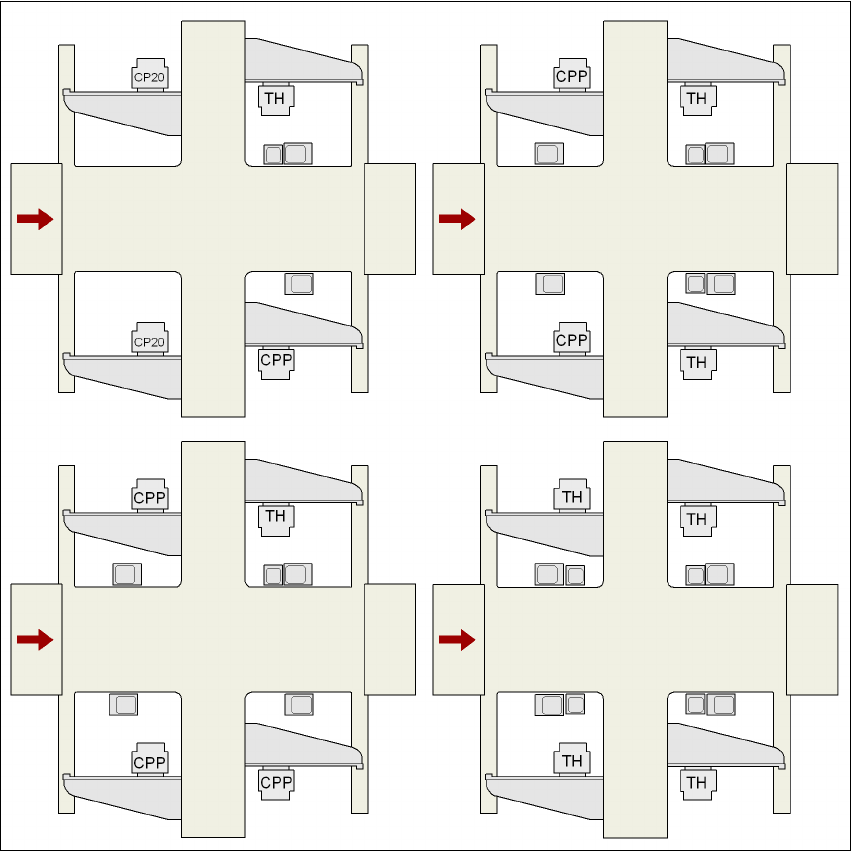

Pис. 3.8 - 1 Камеры IC и FC на автомате X4
CP20 SpeedStar
CPP MultiStar
TH TwinStar
25 FC-камера, тип 25
33 IC-камера, тип 33
P1, P2, P3, P4 Портал 1, портал 2, портал 3, портал 4
33
33
25 и 33 33
33
25 и 33
25 и 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
33
25 и 33
33
33 и 25
33 и 25
25 и 33
25 и 33
P3
P4
P2
P1
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Система технического зрения
163
3.8.2.2 Камеры IC и FC на автомате X3
3

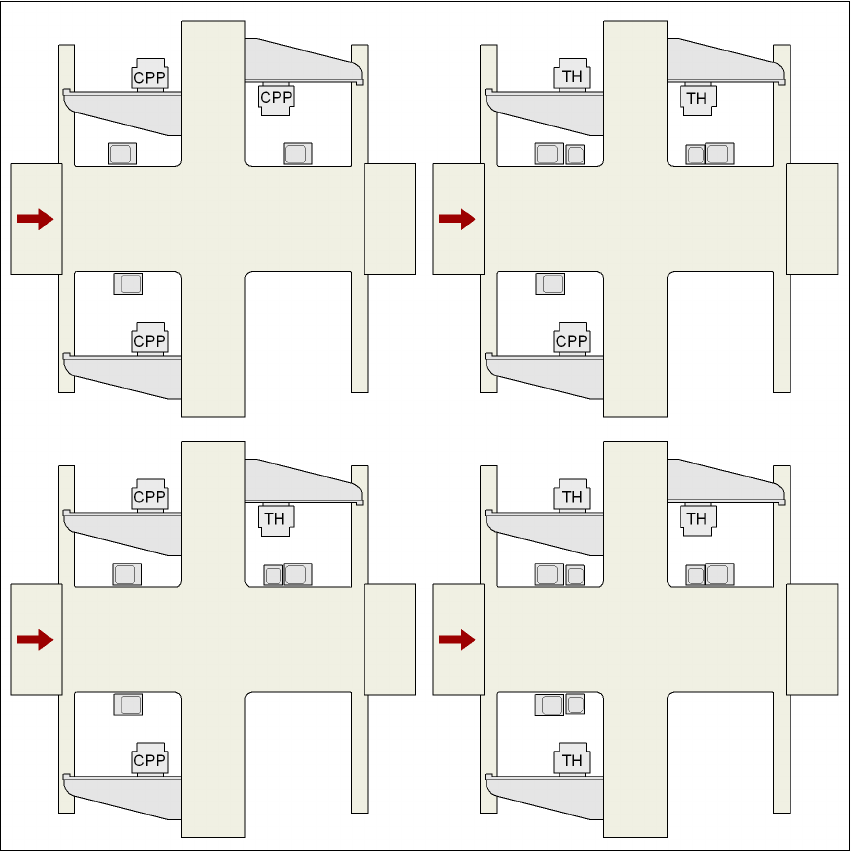

Pис. 3.8 - 2 Камеры IC и FC на автомате X3
CPP MultiStar
TH TwinStar
25 FC-камера, тип 25
33 IC-камера, тип 33
P1, P3, P4 Портал 1, портал 3, портал 4
33
25 и 33
33 33 и 25 25 и 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 и 25 25 и 33
P3
P4
P1
33 и 25
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Система технического зрения ПО-версия SR.70x.xx и выше Издание 01/2011
164
3.8.2.3 Камеры IC и FC на автомате X2
3

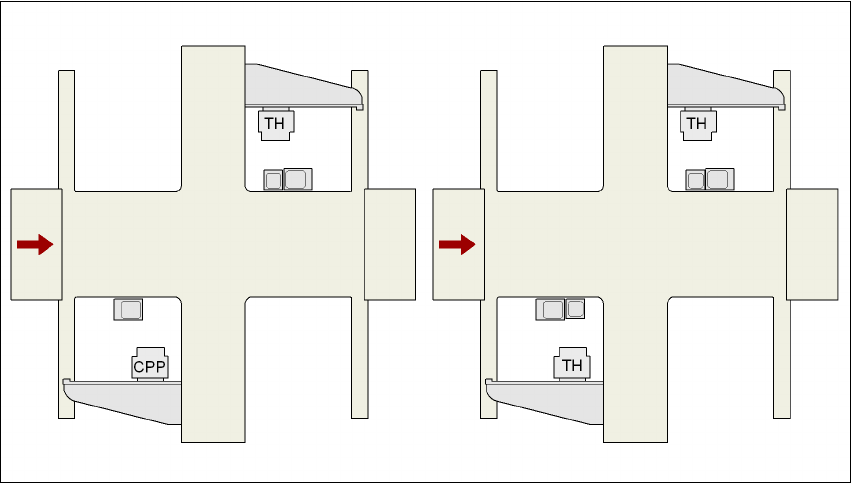

Pис. 3.8 - 3 Камеры IC и FC на автомате X2
CPP MultiStar
TH TwinStar
25 FC-камера, тип 25
33 IC-камера, тип 33
P1, P3 Портал 1, портал 3
25 и 33
33 и 25
25 и 33
P3 P3
P1
P1
33
