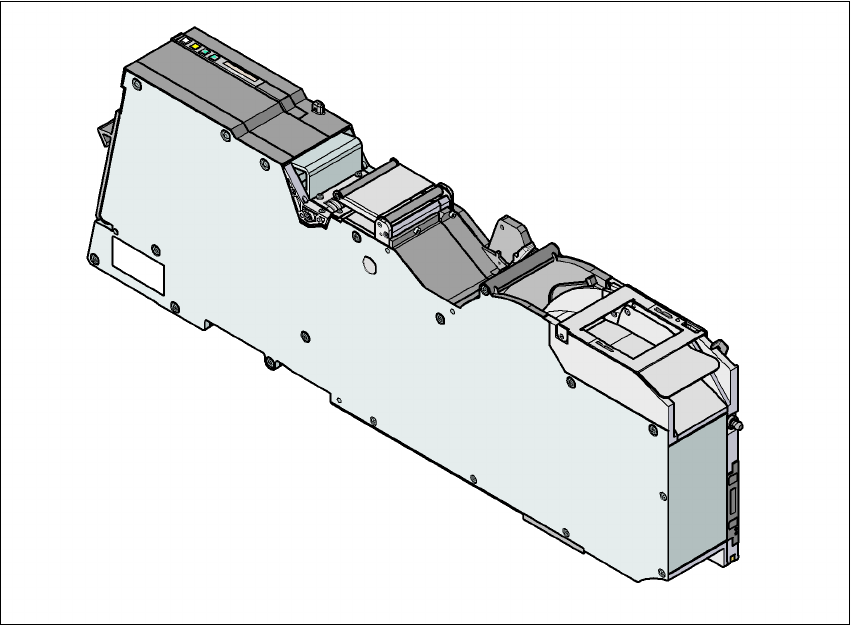

3.9.2.6 Ленточный подающий модуль 32 мм X
3
Pис. 3.9 - 8 Ленточный подающий модуль 32 мм X
3
3
Ленточный подающий модуль 32 мм X Изделие № 00141274-xx
Ленточный подающий модуль 32 мм X с дат-
чиком стыковки Изделие № 00141294-xx
Ширина 46,2 мм
Используемые места установки подающих
модулей 4
Ширина шага транспортера от 4 мм до 40 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предваритель-
но собранного подающего модуля на мон-
тажном автомате
≤ 8 с
Технические данные автомата Руководство по эксплуатации SIPLACE серия X
Подающие модули X ПО-версия SR.70x.xx и выше Издание 01/2011
180
3.9.2.7 Ленточный подающий модуль 44 мм X
3
Pис. 3.9 - 9 Ленточный подающий модуль 44 мм X
3
3
3
3
Ленточный подающий модуль 44 мм X Изделие № 00141275-xx
Ленточный подающий модуль 44 мм X с дат-
чиком стыковки Изделие № 00141295-xx
Ширина 58,0
Используемые места установки подающих
модулей 5
Ширина шага транспортера от 4 мм до 52 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предваритель-
но собранного подающего модуля на мон-
тажном автомате
≤ 8 с
Руководство по эксплуатации SIPLACE серия X Технические данные автомата
ПО-версия SR.70x.xx и выше Издание 01/2011 Подающие модули X
181
3.9.2.8 Ленточный подающий модуль 56 мм X
3
Pис. 3.9 - 10 Ленточный подающий модуль 56 мм X
3
3
3
Ленточный подающий модуль 56 мм X Изделие № 00141276-xx
Ленточный подающий модуль 56 мм X с дат-
чиком стыковки Изделие № 00141296-xx
Ширина 69,8
Используемые места установки подающих
модулей 6
Ширина шага транспортера от 4 мм до 64 мм с шагом изменения в 4 мм
Продолжительность замены ленты < 45 с
Продолжительность замены предваритель-
но собранного подающего модуля на мон-
тажном автомате
≤ 8 с
